ЧАСТОТНО-ИМПУЛЬСНЫЕ ПРЕОБРАЗОВАТЕЛИ
Устройства обработки определённых и случайных сигналов
Определённым (детерминированным) называется сигнал, характеристики которого могут быть определены в любой момент времени с вероятностью равной единице.Случайный сигнал отображает случайное физическое явление или физический процесс, причем зарегистрированный в единичном наблюдении. Сигнал не воспроизводится при повторных наблюдениях и не может быть описан явной математической зависимостью.
![PR Electronics 2255 vid s peredi](assets/img/PR_devices_periodic/2255.jpg)

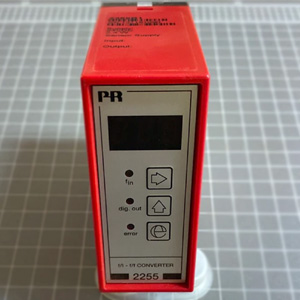

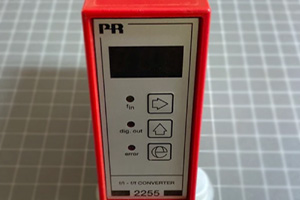

Тип 2255
Программируемый преобразователь частоты
![PR Electronics 2255 vid s peredi](assets/img/PR_devices_periodic/2255_1.jpg)
ОПИСАНИЕ ТИПА
Программируемый преобразователь 2255 f/I - f/f
отслеживает частоту или обработанное значение частоты и реагирует контактами при достижении выбранного значения или преобразует периодические сигналы в сигналы тока и напряжения (режим f/I)
Преобразователь математически обрабатывает (суммирует, делит или умножает) импульсы, собирает (хранит) данные быстрых импульсных последовательностей, масштабирует значения (всё режим f/f), а так же генерирует частоту.
Преобразователь конфигурируется на желаемую функцию при помощи механических регулировок, с кнопочным управлением, с лицевой панели прибора или без регулировок (в случае заводского исполнения по требованиям).
Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность NAMUR, на состояние выходных контактов.
Питание преобразователя – постоянным током.
Каждый модуль тестируется между входом, выходом и питанием (5 портов) напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
![PR Electronics 2255 vid s peredi](assets/img/PR_devices_periodic/2255.jpg)
Файлы для скачивания
![4222](assets/img/PR_devices_periodic/4222.jpg)

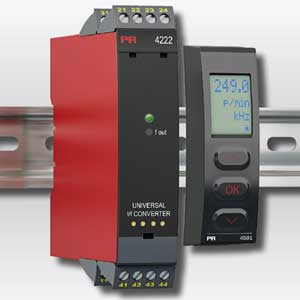

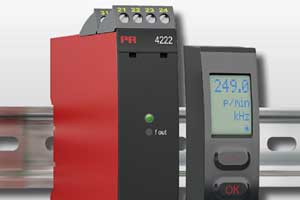

Тип 4222
Изолирующий универсальный преобразователь
![4222](assets/img/PR_devices_periodic/4222_1.jpg)
ОПИСАНИЕ ТИПА
Предназначен для преобразования аналоговых сигналов температуры, напряжения, потенциометра и линейного сопротивления в частотный сигнал. Может служить источником питания и изолятором сигналов для 2-проводных преобразователей.
Настройка и мониторинг (калибровка процесса, моделирование (имитация) сигналов и «реле») происходит через съемный передний дисплей (PR 4500). Он позволяет копировать конфигурацию между устройствами одного типа. 4222 оснащен электронными аппаратными переключателями, нет необходимости открывать устройство для установки DIP-переключателей.
Светодиод на передней панели указывают на состояние устройства – зеленый на нормальную работу.
Каждый модуль тестируется между входом, выходом и питания, высоким уровнем гальванической изоляции с напряжением 2,3 кВ переменного тока.
Архивированные данные регулярно подвергаются контролю на сохранность.
![4222](assets/img/PR_devices_periodic/4222.jpg)
Файлы для скачивания
![5202A](assets/img/PR_devices_periodic/5202.jpg)

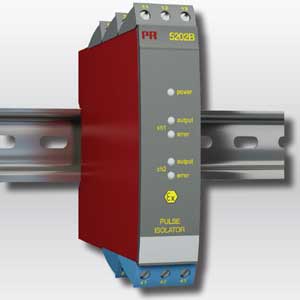

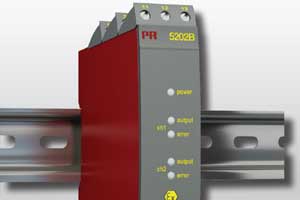

Тип 5202A
Устройство гальванической развязки импульсов
![5202A](assets/img/PR_devices_periodic/5202_1.jpg)
ОПИСАНИЕ ТИПА
Устройство предназначено для гальванической развязки входящих и выходящих импульсов. Подключаемые ко входу источники являются как «сухими» контактами так и контактами или датчиками со стандартом NAMUR.
«Сухие» контакты могут быть нагружены проверяющими линию резисторами номиналом - Rp = 15 кОм и Rs = 750 Ом (эти значения отличные от требований NAMUR).
Входной сигнал может распределяться на два выхода, а сигнал неисправности может быть выведен на отдельный выход (канал).
Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность, на состояние выходных контактов.
5202 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2.
Каждый модуль тестируется между входом, выходом и питания, высоким уровнем гальванической изоляции с напряжением 3,75 кВ переменного тока.
Питание преобразователя – универсальное, переменным или постоянным током.
![5202A](assets/img/PR_devices_periodic/5202.jpg)
Файлы для скачивания
![5223A](assets/img/PR_devices_periodic/5223.jpg)

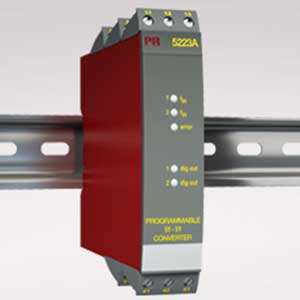

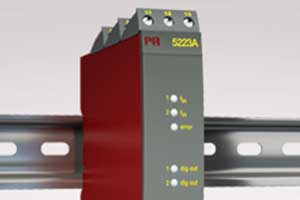

Тип 5223A
Программируемый преобразователь f/I - f/f
![5223A](assets/img/PR_devices_periodic/5223_1.jpg)
ОПИСАНИЕ ТИПА
Устройство отслеживает частоту или обработанное значение частоты и реагирует контактами при достижении выбранного значения или преобразует периодические сигналы в сигналы тока и напряжения ( режим f/I)
Преобразователь математически обрабатывает (делит или умножает) импульсы, объединяя данные с двух входов, собирает (хранит) данные быстрых импульсных последовательностей, масштабирует значения (всё режим f/f), а так же генерирует частоту.
Преобразователь конфигурируется на желаемую функцию при помощи стандартного ПК и комплекта программирования Loop Link.
Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность, на состояние выходных контактов.
Питание преобразователя – универсальное, переменным или постоянным током.
Каждый модуль тестируется между входом, выходом и питанием (5 портов) напряжением 3,75 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
![5223A](assets/img/PR_devices_periodic/5223.jpg)
Файлы для скачивания
![5225A](assets/img/PR_devices_periodic/5225.jpg)

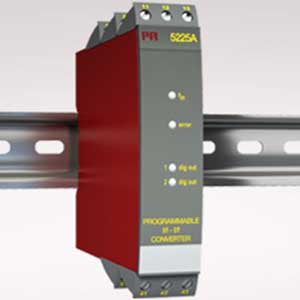

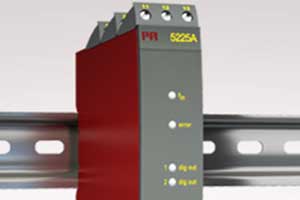

Тип 5225A
Программируемый преобразователь f/I - f/f
![5225A](assets/img/PR_devices_periodic/5225_1.jpg)
ОПИСАНИЕ ТИПА
5225A отслеживает частоту или обработанное значение частоты и реагирует контактами при достижении выбранного значения или преобразует периодические сигналы в сигналы тока и напряжения ( режим f/I)
Преобразователь математически обрабатывает (делит или умножает) импульсы, собирает (хранит) данные быстрых импульсных последовательностей, масштабирует значения (всё режим f/f), а так же генерирует частоту.
Преобразователь конфигурируется на желаемую функцию при помощи стандартного ПК и комплекта программирования Loop Link.
Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность, на состояние выходных контактов.
Питание преобразователя – универсальное, переменным или постоянным током.
Каждый модуль тестируется между входом, выходом и питанием (5 портов) напряжением 3,75 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
Основное отличие от 5223A - один канал.
![5225A](assets/img/PR_devices_periodic/5225.jpg)
Файлы для скачивания
![9202A](assets/img/PR_devices_periodic/9202.jpg)

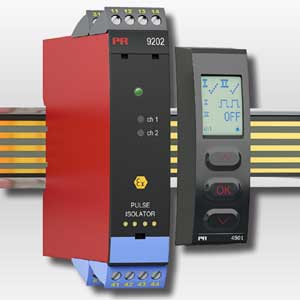

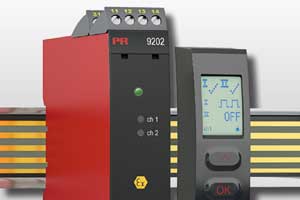

Тип 9202A
Устройство гальванической развязки импульсов
![9202A](assets/img/PR_devices_periodic/9202_1.jpg)
ОПИСАНИЕ ТИПА
Устройство предназначено для гальванической развязки входящих и выходящих импульсов. Подключаемые ко входу источники являются как «сухими» контактами так и контактами или датчиками со стандартом NAMUR.
«Сухие» контакты могут быть нагружены проверяющими линию резисторами номиналом - Rp = 15 кОм и Rs = 750 Ом (эти значения отличные от требований NAMUR).
Результат контроля ошибок и обрыва кабеля осуществляется с помощью отдельного реле, общего электронного коллективного сообщения через шину питания.
Настройка и мониторинг (моделирование (имитация) сигналов и «реле») происходит через съемный передний дисплей (PR 4500). Он позволяет копировать конфигурацию между устройствами одного типа. При использовании в качестве стационарного дисплея будут отражаться данных технологического процесса и статуса.
Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность, на состояние выходных контактов.
9202 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2 и подходит для использования в системах с уровнем безопасности (PL) «d» согласно ISO-13849.
Каждый модуль тестируется между входом, выходом и питанием (5 портов) напряжением 2,6 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
Питание преобразователя – резервированное, как через шину питания Power Rail 9400 н так и / или через отдельный источник питания.
