КЛАПАН ОТСЕЧНОЙ
ПНЕВМАТИЧЕСКИЙ, МЕМБРАННЫЙ
_pneumatic_diaphragm/2030.jpg)

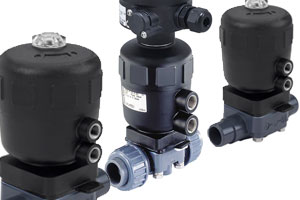

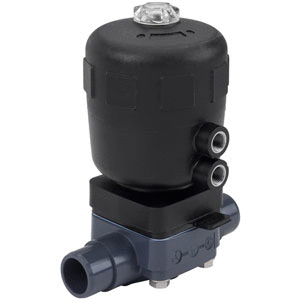

Тип 2030
2/2 ходовой мембранный пневмоклапан в пластиковом корпусе
_pneumatic_diaphragm/2030_karusel.gif)
ОПИСАНИЕ ТИПА
Пневмоклапан 2030 для нейтральных и агрессивных сред. Привод в стандартном исполнении из PA. Корпус изготавливается из пластика PVC-U, PP или PVDF.
Сочетание материалов корпуса и изолирующей мембраны из EPDM или PTFE позволяет использовать клапан для самых агрессивных сред. DN 15-100 мм.
Пневмопривод клапана может быть как простого действия (нормально закрытый или нормально открытый), так и двойного действия (открытие и закрытие клапана сжатым воздухом).
Присоединение: разъемная муфта под склейку/сварку, штуцер под склейку/сварку или фланцевое.
Обтекаемая конструкция корпуса без мертвых зон позволяет работать с большими расходами рабочей среды.
Файлы для скачивания
- Тип 2030 - описание на Русском
- 2, пусто
- 3, пусто
- 4, пусто
_pneumatic_diaphragm/2031.jpg)

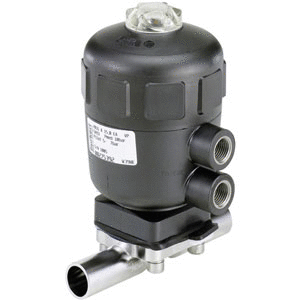

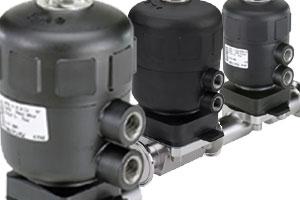

Тип 2031
2/2-ходовой мембранный клапан с пневматическим приводом в пластиковым корпусе (тип CLASSIC)
_pneumatic_diaphragm/2031_karusel.gif)
ОПИСАНИЕ ТИПА
Клапан с внешним управлением состоит из поршневого пневмопривода, мембраны и корпуса 2-ходового клапана.
Имеющийся привод с пластиковым корпусом позволяет использовать клапан в помещениях с высокими гигиеническими требованиями или в агрессивных средах.
Конструкция корпуса клапана имеет обтекаемую форму, минимальное количество застойных зон, высокую пропускную способность и универсальность в применении.
Корпус клапана и мембрана изготавливаются из всех стандартных материалов и предлагаются в основных вариантах исполнения.
Привод имеет компактную конструкцию в автоклавируемом исполнении (вариант PPS). Интеграция блоков автоматизации 8690/8691/8697 возможна на любом этапе модификации.
Доступно взрывозащищенное исполнение устройства ATEX/IECEx.
Корпус из пластика или нержавеющей стали.
В серийном исполнении привод оснащен встроенным оптическим индикатором положения; в качестве опции устанавливается ограничитель минимального/максимального хода.
_pneumatic_diaphragm/2033.jpg)

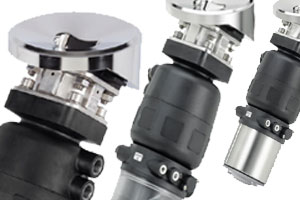

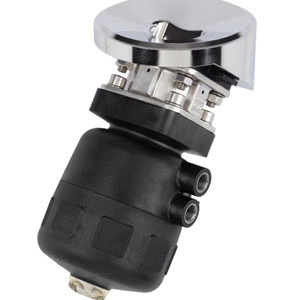

Тип 2033
Донный мембранный клапан с пневматическим приводом в пластиковом корпусе (тип CLASSIC)
_pneumatic_diaphragm/2033_karusel.gif)
ОПИСАНИЕ ТИПА
Мембранный клапан с внешним управлением состоит из поршневого пневмопривода, мембраны и корпуса донного клапана.
Хорошо зарекомендовавший себя надежный привод с пластиковым корпусом позволяет использовать клапан в помещениях с высокими гигиеническими требованиями, в агрессивных средах.
Конструкция корпуса клапана имеет обтекаемую форму и минимальное количество застойных зон, высокую пропускную способность и универсальность в применении.
Корпус клапана и мембрана изготавливаются из всех стандартных материалов.
Привод имеет компактную конструкцию в автоклавируемом исполнении (вариант PPS).
Доукомплектация блоков автоматизации 8690/8691/8697 возможна на любом этапе модификации. Доступно взрывозащищенное исполнение ATEX/IECEx.
Материал корпуса пластик или нержавеющая сталь. В серийном исполнении привод оснащен встроенным оптическим индикатором положения; опция - устанавливается ограничитель минимального/максимального хода.
Файлы для скачивания
- Типовой лист на 2033 нижний мембранный клапан с пневматическим управлением (CLASSIC), на Английском
- 2, пусто
- 3, пусто
- 4, пусто
_pneumatic_diaphragm/2103.jpg)

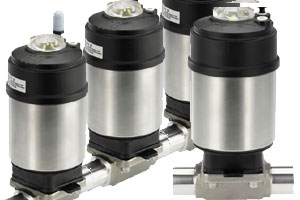

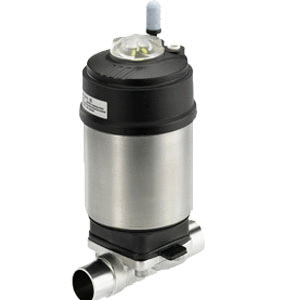

Тип 2103
2/2-ходовой мембранный клапан с пневматическим приводом, исполнение из нержавеющей стали (тип ELEMENT) для децентрализованной автоматизации
_pneumatic_diaphragm/2103_karusel.gif)
ОПИСАНИЕ ТИПА
Клапан с внешним управлением состоит из поршневого пневматического привода, мембраны и корпуса 2-ходового клапана.
Привод, с корпусом из нержавеющей стали, позволяет использовать клапан в помещениях с высокими гигиеническими требованиями или в агрессивных средах.
Конструкция корпуса клапана имеет обтекаемую форму, минимальное количество застойных зон, высокую пропускную способность и универсальность в применении.
Корпус клапана и мембрана изготавливаются из всех стандартных материалов и предлагаются в основных вариантах исполнения.
Привод имеет компактную конструкцию в автоклавируемом исполнении, с большим корпусом из нержавеющей стали и уплотнениями без воздушного зазора.
Интеграция блоков автоматизации, тип ELEMENT, возможна на любом этапе модификации (доукомплектация), блоки могут быть укомплектованы встроенным интерфейсом с полевой шиной.
Доступно взрывозащищенное исполнение устройства ATEX/IECEx.
Система, состоящая из клапана и блоков автоматизации со встроенными каналами управляющего воздуха (без всасывания наружного воздуха), имеет гладкие поверхности, отличается высокой степенью интеграции и компактностью.
Корпус предлагается из пластика или нержавеющей стали (поворачивается на 360°).
Клапан имеет степень защиты IP65/67 и NEMA 4X и обладает высокой химической стойкостью.
Файлы для скачивания
- Тип 2103 - руководcтво по эксплуатации
- 2, пусто
- 3, пусто
- 4, пусто
_pneumatic_diaphragm/3230.jpg)

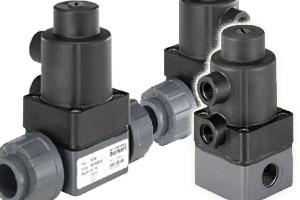

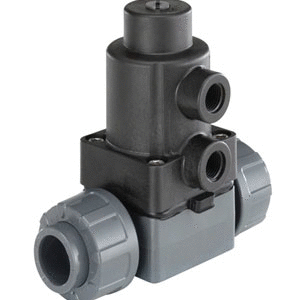

Тип 3230
2/2-ходовой мембранный пневмоклапан в пластиковом корпусе
_pneumatic_diaphragm/3230_karusel.gif)
ОПИСАНИЕ ТИПА
2/2-ходовой мембранный клапан из пластика, с внешним пневматическим приводом управления и возвратной пружиной.
Используется для загрязненных сред в технологическом и гидротехническом оборудовании.
Файлы для скачивания
_pneumatic_diaphragm/8801.jpg)
Тип 8801
Отсечные пневмоклапаны в системе с блоками управления
_pneumatic_diaphragm/8801_karusel.gif)
ОПИСАНИЕ ТИПА
Конструкция системы, тип 8801 On/Off Classic позволяет встраивать блоки автоматизации во все варианты комплектации - от цифровых/оптических обратных сигналов положения, пневматических устройств управления, встроенного в качестве опции интерфейса полевой шины до взрывозащищенной управляющей головки.
Интегрированная система, состоящая из клапана и блока автоматизации, отличается компактностью и имеет степень защиты IP65/67/NEMA4X.
