PR electronics 9106
Повторитель HART, изолятор для токовых сигналов

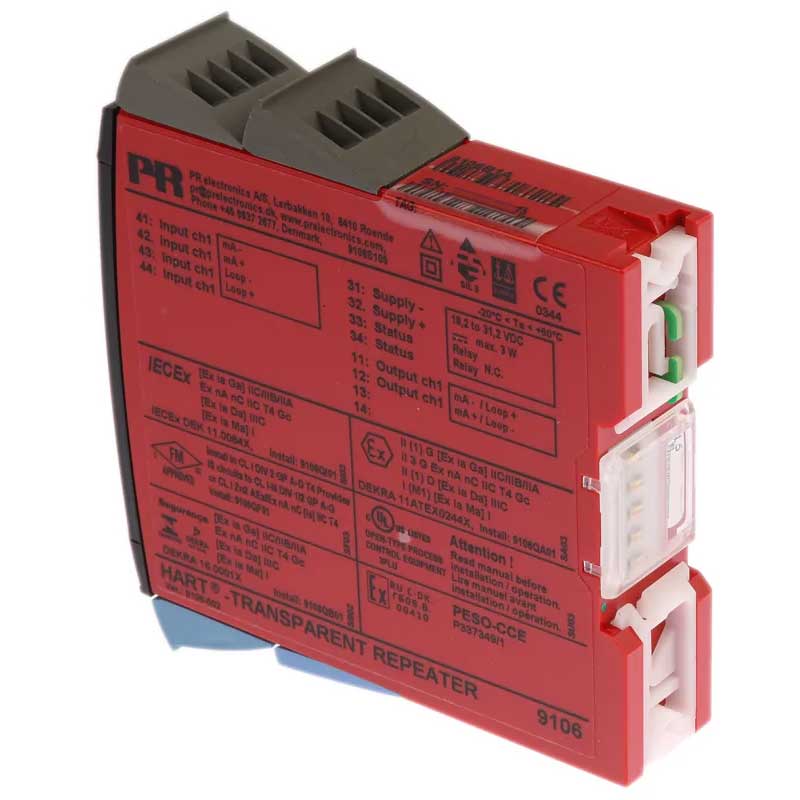

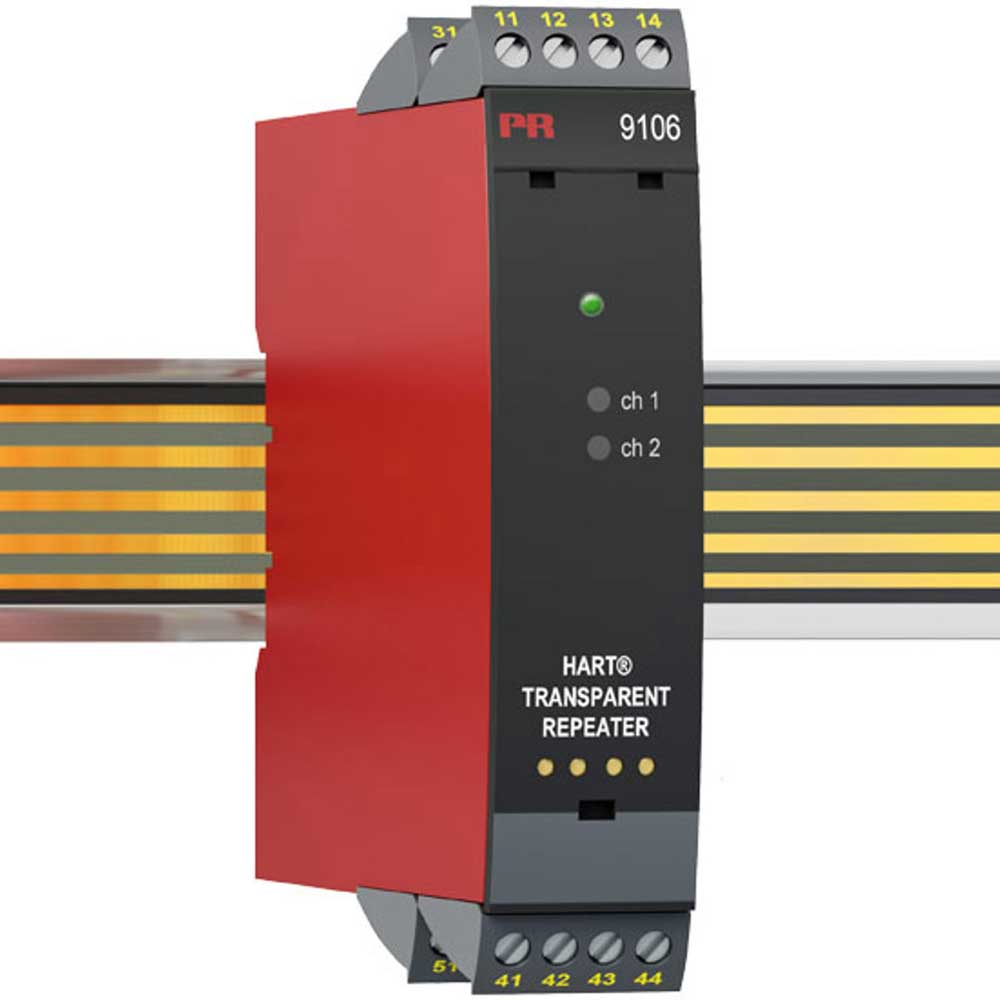

PR Electronics 9106
Повторитель HART, изолятор для токовых сигналов
- Бренд
- PR electronics
- Артикул производителя
- 9106
- Назначение
- Преобразование, защита сигнальных линий от выбросов напряжения и помех, изоляция входа от выхода
- Наличие
- Склад в Европе, Дания
Описание

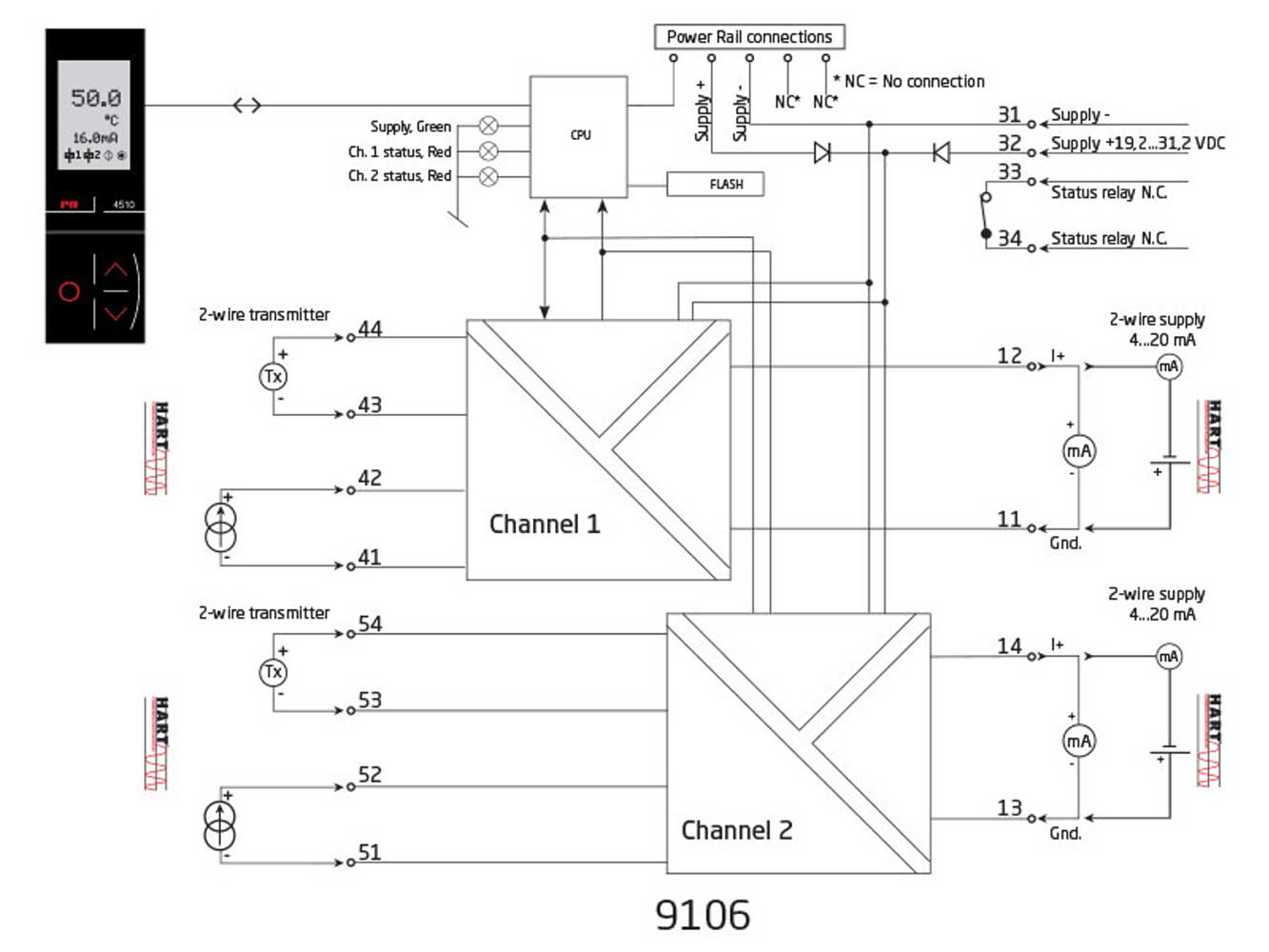

Модель 9106A это одно или двухканальный усилитель питания с гальванической развязкой.
Устройство питает 2-проводные преобразователи SMART, а также может использоваться в качестве источника питания для 2-проводных преобразователей SMART. Он поддерживает протоколы HART и BRAIN и прозрачен для них в обоих направлениях сигнала.
Модель 9106A можно использовать в безопасных зонах и в зоне 2/кл.1, разд. 2, можно использовать группы A, B, C, D.
В целях дублирования/миграции выходные данные можно отправлять в две разные DCS/PLC/HMI или в любую систему мониторинга.
9106AxBx можно использовать в качестве разветвителя/удвоителя сигнала в приложениях, связанных с безопасностью (контур SIL) со следующей конфигурацией выходов:
• Если 9106AxBx используется в приложении SIL2, то канал 1 используется для контура SIL, а канал 2 может использоваться также использоваться в контурах, не соответствующих SIL, т. е. также подключаться к системе, которая не соответствует SIL.
• При более высоких требованиях SIL (SIL 3) 9106AxBx можно использовать в качестве разветвителя/удвоителя. Канал 1 и канал 2 подключены к одному и тому же контроллеру, связанному с безопасностью, при этом канал 2 используется в качестве резервного диагностического канала (для получения дополнительной информации доступны отчет FMEDA и руководство по безопасности).

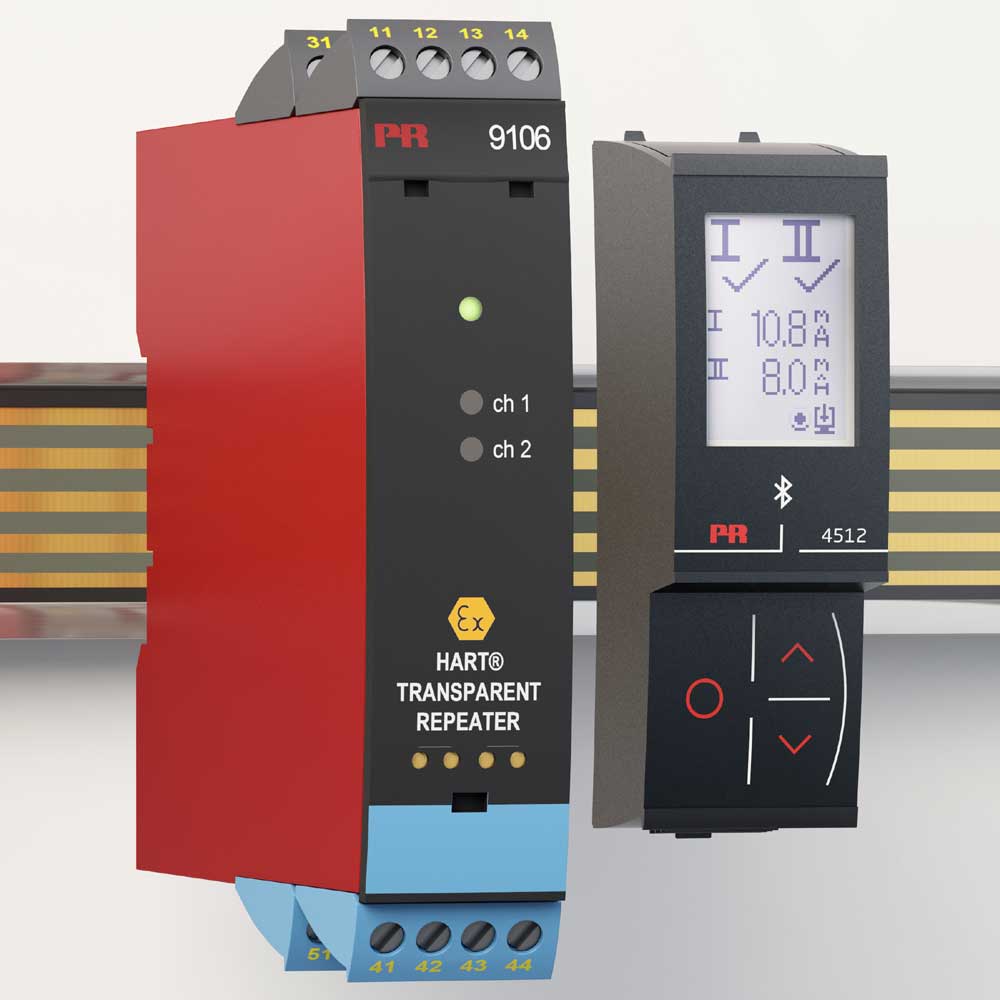

Съемные дисплеи серии PR 4500, а также зеленые и красные светодиоды на передней панели указывают рабочее состояние каждого канала.
Мониторинг событий ошибок и обрыва кабеля на входе через индивидуальное реле состояния и/или коллективный электронный сигнал через шину питания.
Подходит для использования в системах с уровнем производительности (PL) «d» согласно ISO-13849.
Высокая гальваническая развязка 2,6 кВ переменного тока.
Быстрое время отклика <5 мс
Высокая точность, лучше 0,1%.
2-проводное питание >16 В.
Устройства можно устанавливать вертикально или горизонтально без расстояния между соседними блоками.
