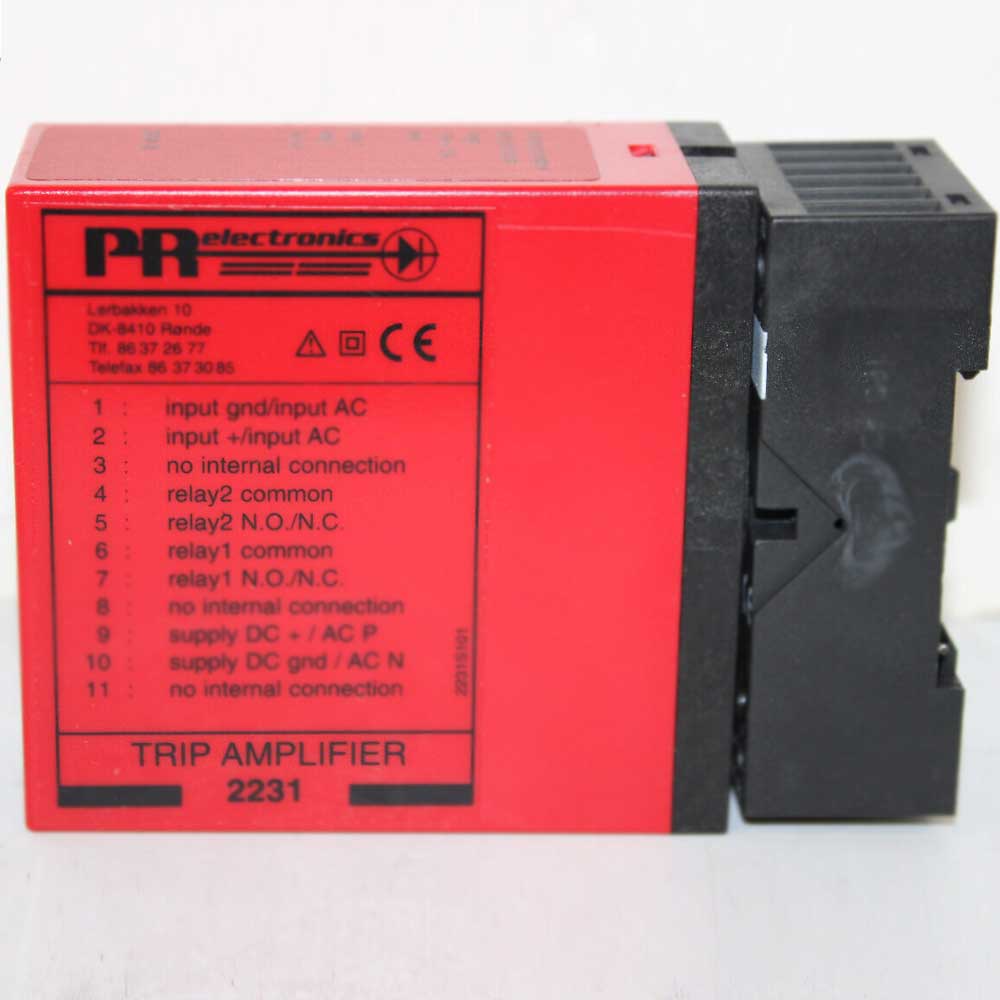

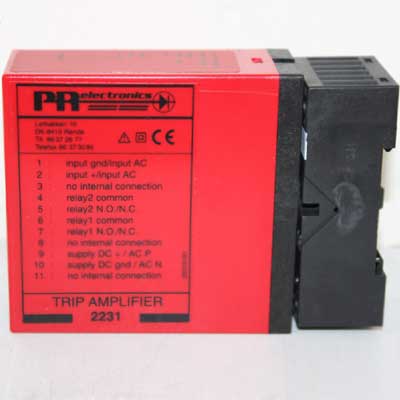

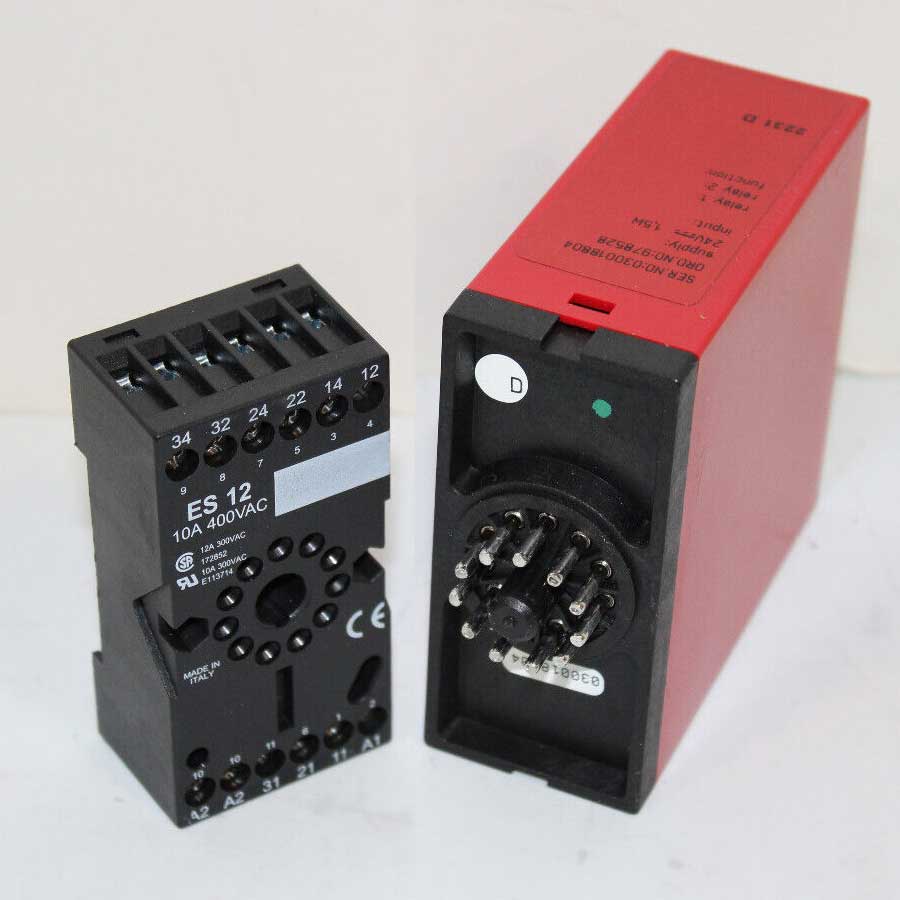

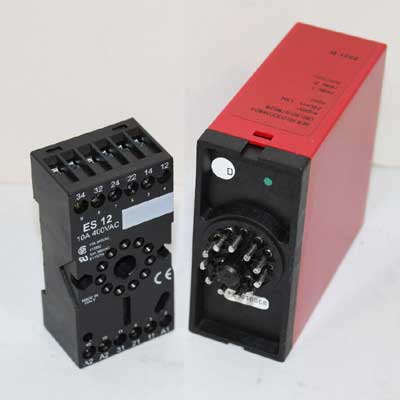

Реле контроля напряжения/тока 2231
Детектор уровня с измерением сигнала постоянного/переменного тока напряжения. Пригоден для применений, требующих точной настройки уставки и возможности выбора различных функций сигнализации. Может использоваться как одиночный и двойной барьерный контакт. Детектор сигнализации можно устанавливать в цепях PELV и SELV.
Устройство выполнено на базе микропроцессора, благодаря чему достигается очень точная настройка параметров процесса. Каждый модуль обеспечен данными базовой калибровки, что исключает разброс компонентных данных, таким образом, перепрограммирование входа на желаемый диапазон сигнала не требует последующей регулировки. Возможно ввести диапазоны, меньшие минимального входного диапазона на 0,5 V вплоть до 10 mV, однако это достигается за счет разрешения и времени реакции. Обратите внимание, электрические данные модуля соблюдаются только при том условии, что указанные мин. диапазоны и макс. смещение нуля не превышаются.

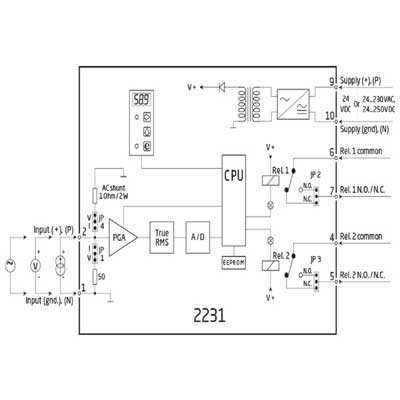

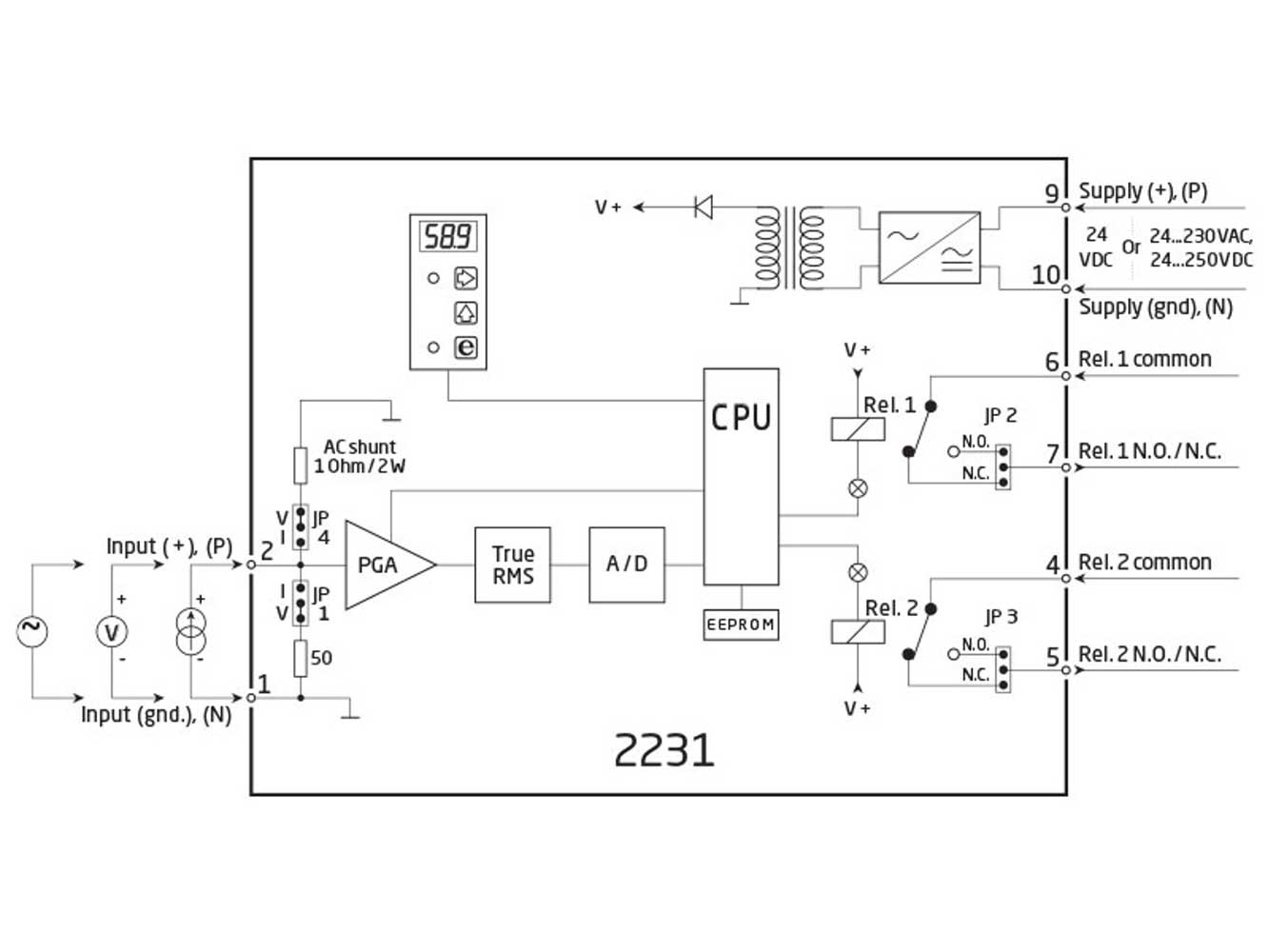

Стандартные входные сигналы постоянного тока в диапазоне 0...20 mA. Токовый сигнал детектируется шунтовым сопротивлением 50 Ω, подключаемым вручную через встроенный джампер. Сигналы напряжения постоянного тока в диапазоне 0...250 VDC. При измерении сигналов переменного тока до 1 A от трансформатора тока или токовых клещей используется внутренний входной шунт 1 Ω / 2 W. Обеспечитвается верность измерений сигналов эффективного переменного тока в диапазоне 0...250 VRMS, однако с амплитудным фактором < 5.
2231 обслуживаемые с лицевой панели, клавиши используются для программирования различных стандартных функций. Можно выбрать одиночный или двойной барьерный контакт, двойной барьерный контакт с реле 2 в качестве пред уставки, с гистерезисным окном для каждого реле, устанавливаемых как нижний и верхний порог и двойной барьерный контакт с удержанием на реле 2, до активации реле 1. Выбор функции прекращения или прерывания посредством внутреннего джампера.

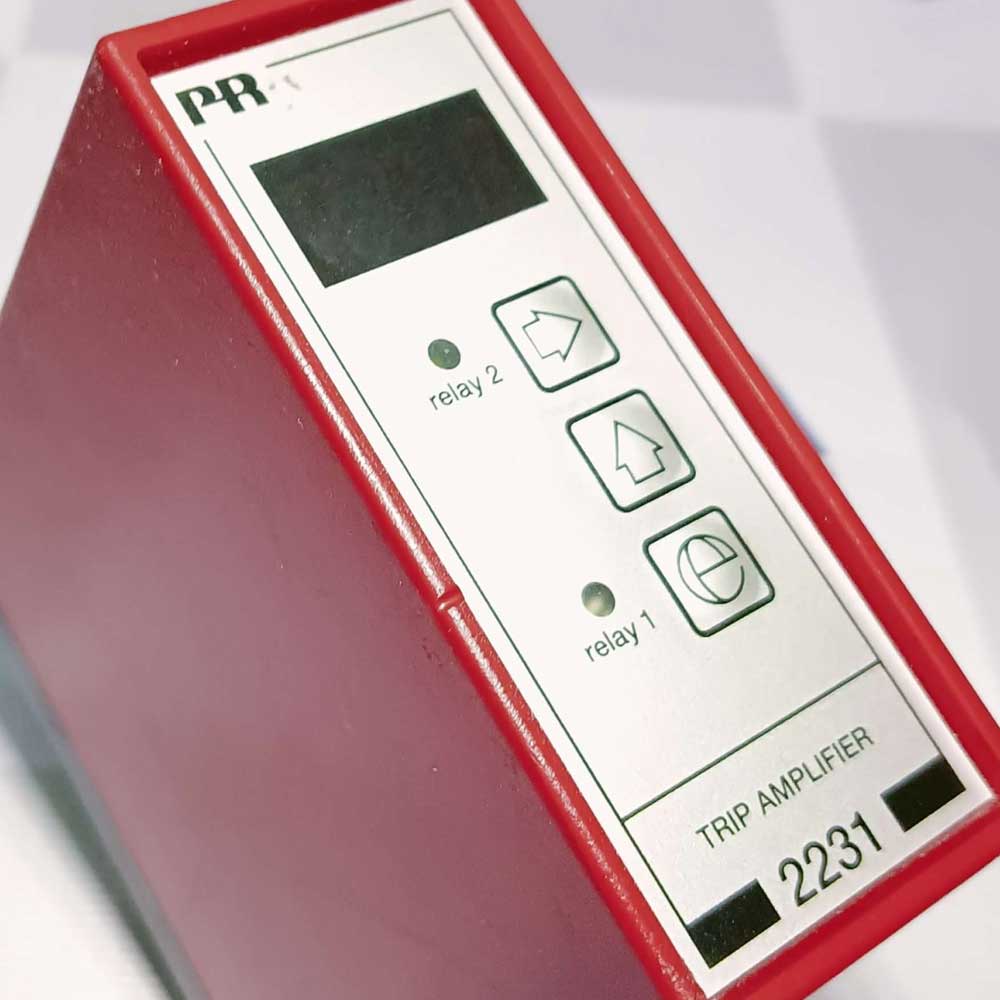

Клавиши на панели используются, кроме выбора функции, для настройки всех прочих параметров, таких как уставка, гистерезис, активное реле для повышающегося или понижающегося сигнала, задержки и входного сигнала. Клавиши-стрелки используются для быстрого доступа к изменению уставки. Доступ к вводу изменений можно защитить паролем.
Прибор имеет 3-хсимвольный дисплей при нормальной работе отражает входной сигнал в %. Нажимая клавиши на панели, можно вывести на показ все заданные параметры.
