PR electronics 3186
Усилитель, преобразователь, изолятор для токовых сигналов
1 или 2-канальное исполнение
PR Electronics 3186
Усилитель, преобразователь, изолятор для токовых сигналов

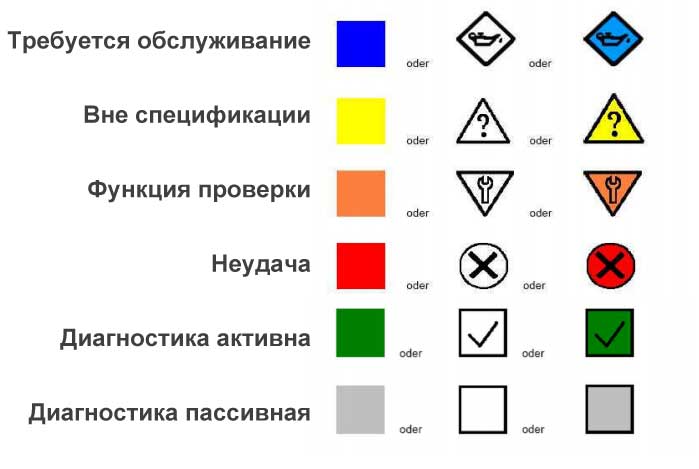

Благодаря стандарту NE 107 оператор предприятия может получать простой сигнал о состоянии работоспособности от любого полевого устройства самодиагностики, независимо от принципа работы или производителя, вместо множества кодов ошибок.
- Бренд
- PR electronics
- Артикул производителя
- 3186
- Назначение
- Преобразование, защита сигнальных линий от выбросов напряжения и помех, изоляция входа от выхода
- Наличие
- Склад в Европе, Дания
Описание

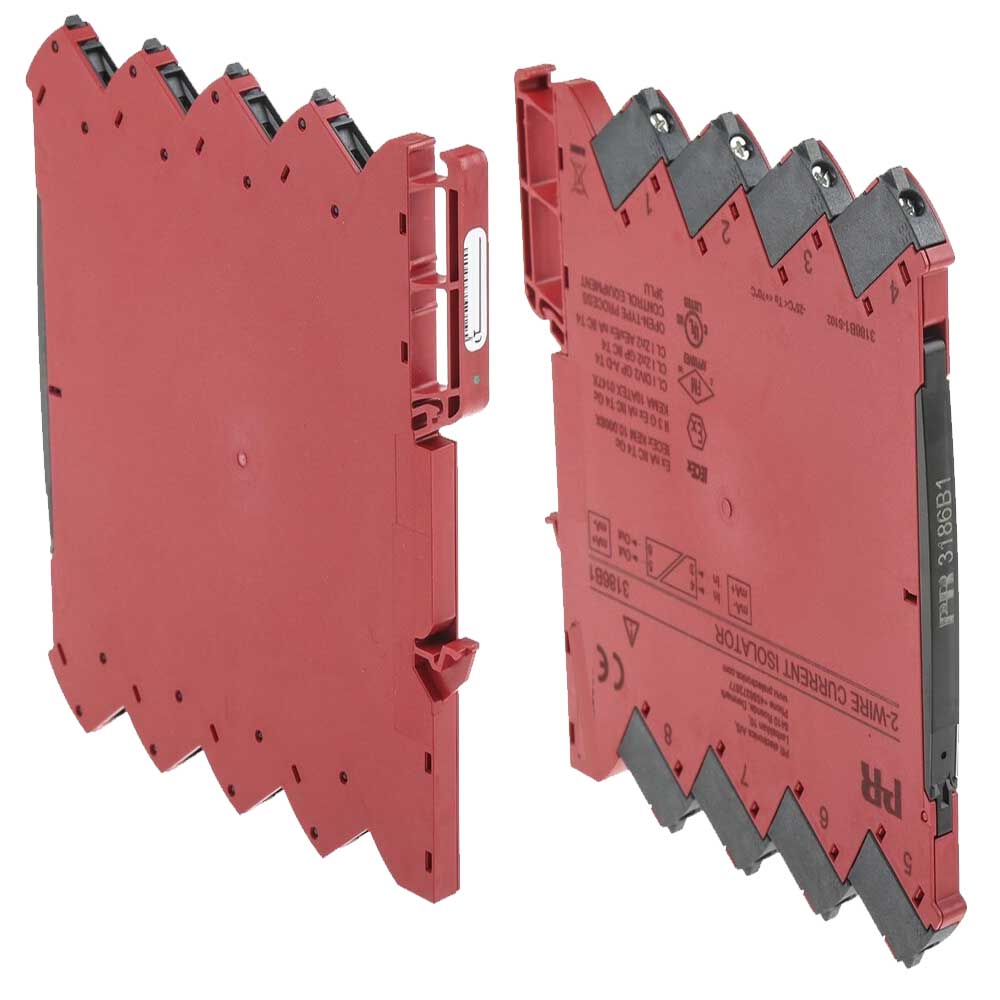

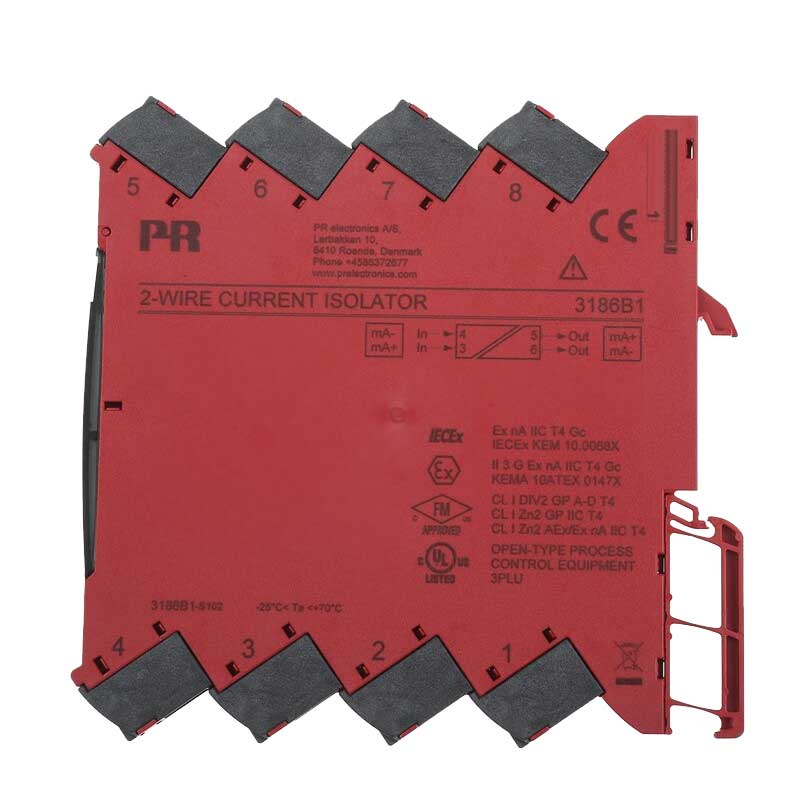

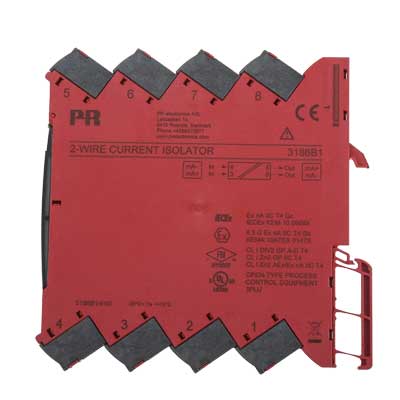

Модель 3186 представлена в двух модификациях.
3186A — это 2-проводной изолированный усилитель с питанием по выходу, который принимает пассивный входной сигнал и выдает его как пассивный выходной сигнал.
3186B представляет собой 2-проводной развязывающий усилитель с питанием по выходу, который принимает активный входной сигнал и выдает его как пассивный выходной сигнал 1:1.
Конкурентоспособный выбор по цене и технологии гальванической развязки.
Обеспечивает подавление перенапряжений и защищает системы управления от переходных процессов и шума.
3186 исключает контуры заземления и может использоваться для измерения плавающих сигналов.
Устройство можно установить в безопасной зоне или в Zone 2 and Cl. 1 Div 2
Питание модели 3186 осуществляется через аналоговый выход.
Широкий диапазон питания от 6...35 В.
Низкое падение входного и выходного напряжения, тип. 2,5 В (3186А).
Низкое падение входного напряжения ≤ 3 В (3186B), даже если на выходные клеммы не подается питание контура.
Точность преобразования, лучше 0,05% в диапазоне 3,8…20,5 мА.
Диапазон сигнала составляет 3,5...23 мА, что означает, что 3186 соответствует требованиям NAMUR NE43.
Входы и выходы являются плавающими и гальванически развязанными.
Высокая гальваническая развязка 2,5 кВ переменного тока.
Быстрое время отклика < 5 мс.
Отличное соотношение сигнал/шум > 60 дБ.
Монтаж на DIN-рейке, до 330 каналов на метр.
Расширенный диапазон рабочих температур от -25...+70°С.
3186A — это 2-проводной изолированный усилитель с питанием по выходу, который принимает пассивный входной сигнал и выдает его как пассивный выходной сигнал.
3186B представляет собой 2-проводной развязывающий усилитель с питанием по выходу, который принимает активный входной сигнал и выдает его как пассивный выходной сигнал 1:1.
Конкурентоспособный выбор по цене и технологии гальванической развязки.
Обеспечивает подавление перенапряжений и защищает системы управления от переходных процессов и шума.
3186 исключает контуры заземления и может использоваться для измерения плавающих сигналов.
Устройство можно установить в безопасной зоне или в Zone 2 and Cl. 1 Div 2
Питание модели 3186 осуществляется через аналоговый выход.
Широкий диапазон питания от 6...35 В.
Низкое падение входного и выходного напряжения, тип. 2,5 В (3186А).
Низкое падение входного напряжения ≤ 3 В (3186B), даже если на выходные клеммы не подается питание контура.
Точность преобразования, лучше 0,05% в диапазоне 3,8…20,5 мА.
Диапазон сигнала составляет 3,5...23 мА, что означает, что 3186 соответствует требованиям NAMUR NE43.
Входы и выходы являются плавающими и гальванически развязанными.
Высокая гальваническая развязка 2,5 кВ переменного тока.
Быстрое время отклика < 5 мс.
Отличное соотношение сигнал/шум > 60 дБ.
Монтаж на DIN-рейке, до 330 каналов на метр.
Расширенный диапазон рабочих температур от -25...+70°С.

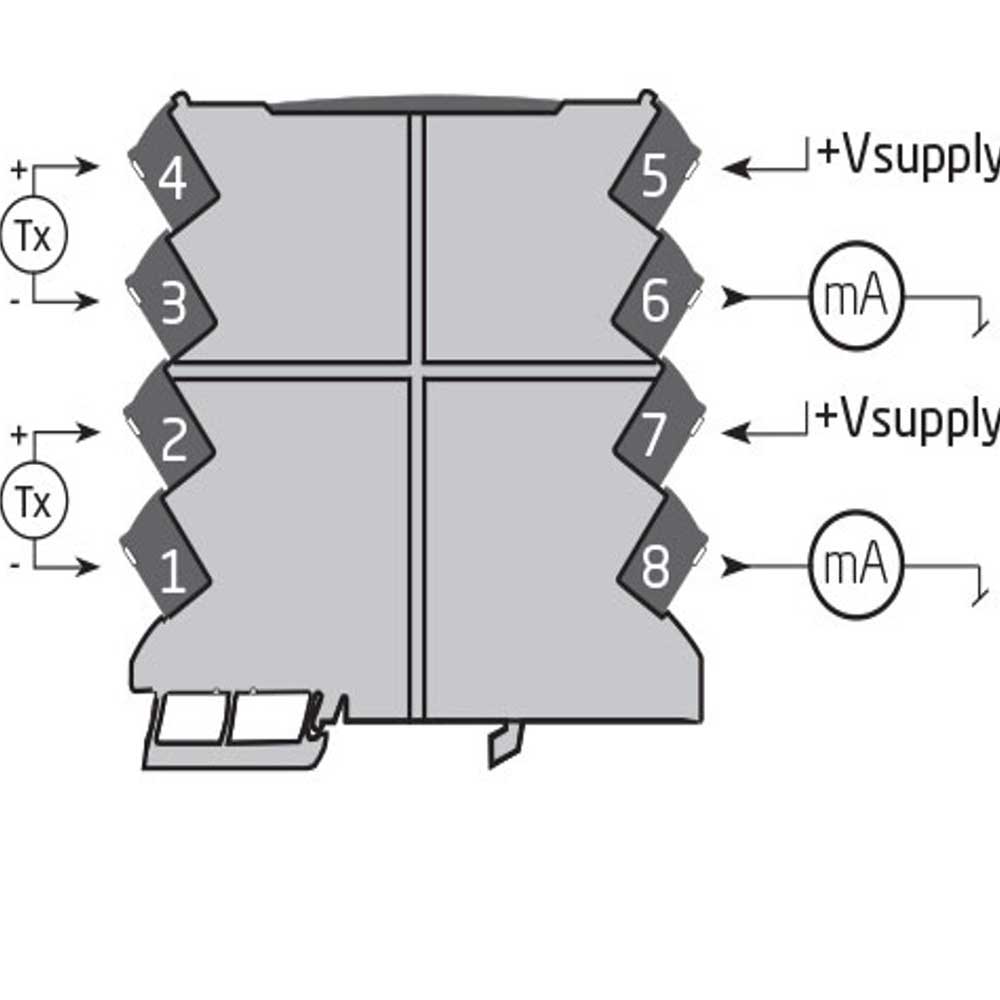

Тип 3186
Усилитель, преобразователь, изолятор для токовых сигналов,
с 1 или 2-канальными входами
Преобразователь токовых сигналов с развязкой 3186

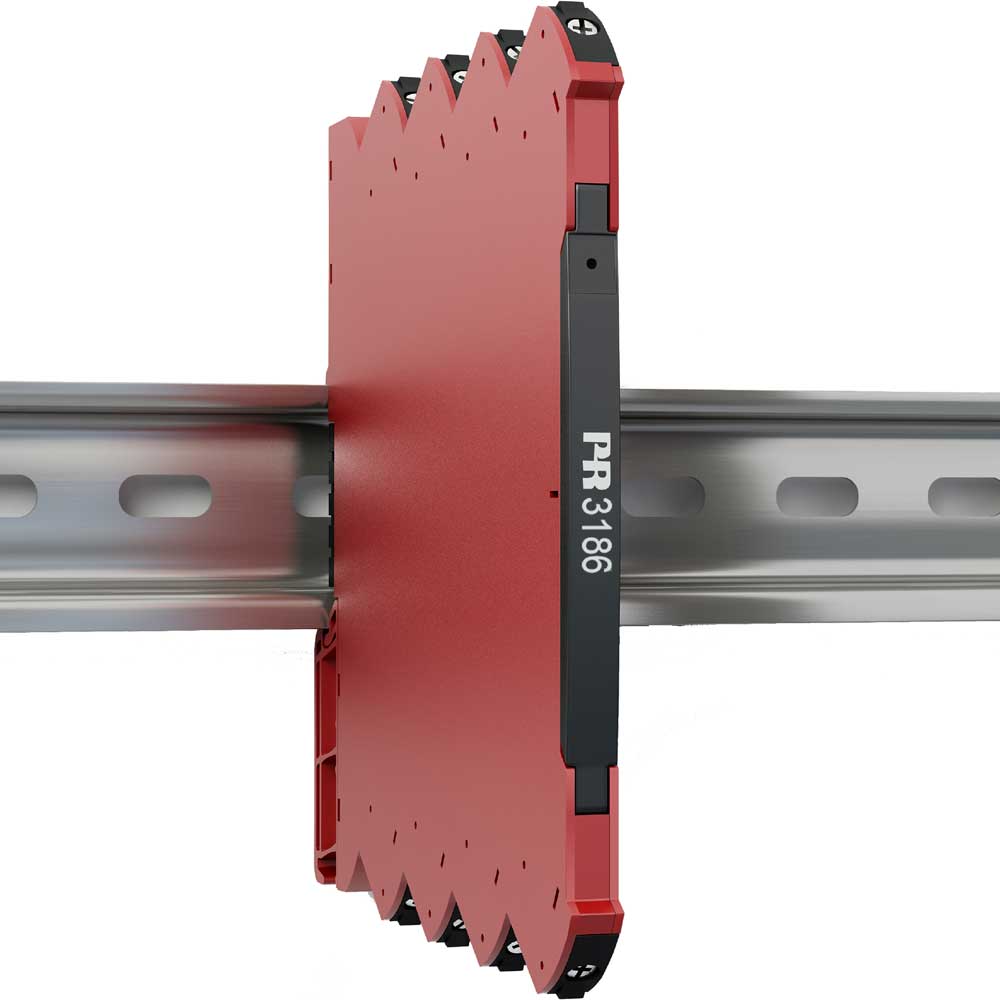

Устройства семейства 3000 могут устанавливаться на шину DIN или питающий шинопровод. Для морских применений обязательна установка модуля на шинный фиксатор (PR 9404). Блоки питания могут устанавливаться на питающий шинопровод в соответствии с требованиями заказчика.
На передней панели модулей семейства 3000 предусмотрено место для прикрепления маркировки. Это участок 5 х 7,5 мм.
В технических характеристиках указана максимальная необходимая мощность при номинальных рабочих значениях (напряжение питания 24 В, температура окружающей среды 60 °C, нагрузка 600 Ом и выходной ток 20 мА). В зависимости от выбранного источника питания могут потребоваться внешние защитные предохранители.
Устройства серии 3000 обладают множеством функций, упрощающих работу пользователя и позволяющих эффективно устранять неполадки. Мониторинг рабочего состояния/статуса осуществляется с помощью светодиодов на передней панели.
Устройства должны устанавливаться в пригодных оболочках-корпусах, обеспечивающих защиту не хуже IP54, с учетом условий среды, в которой будет производиться эксплуатация оборудования. При превышении температурой 70°C в номинальных условиях на кабеле или в точке кабельного ввода, или 80°C в месте разветвления проводов, температурная спецификация выбранного кабеля должна соответствовать текущей измеренной температуре. Чтобы предотвратить воспламенение взрывоопасной газовой среды, отключайте питание перед проведением технического обслуживания и не отделяйте контакты, находящиеся под напряжением, в атмосфере с присутствием взрывоопасных газов.
Для монтажа на питающую шину в зоне 2 разрешается использование только шины Power Rail 9400, запитанной от управления блоком питания Power Control Unit тип 9410. Не устанавливайте и не снимайте модули на питающую шину/с нее во взрывоопасной газовой среде.
