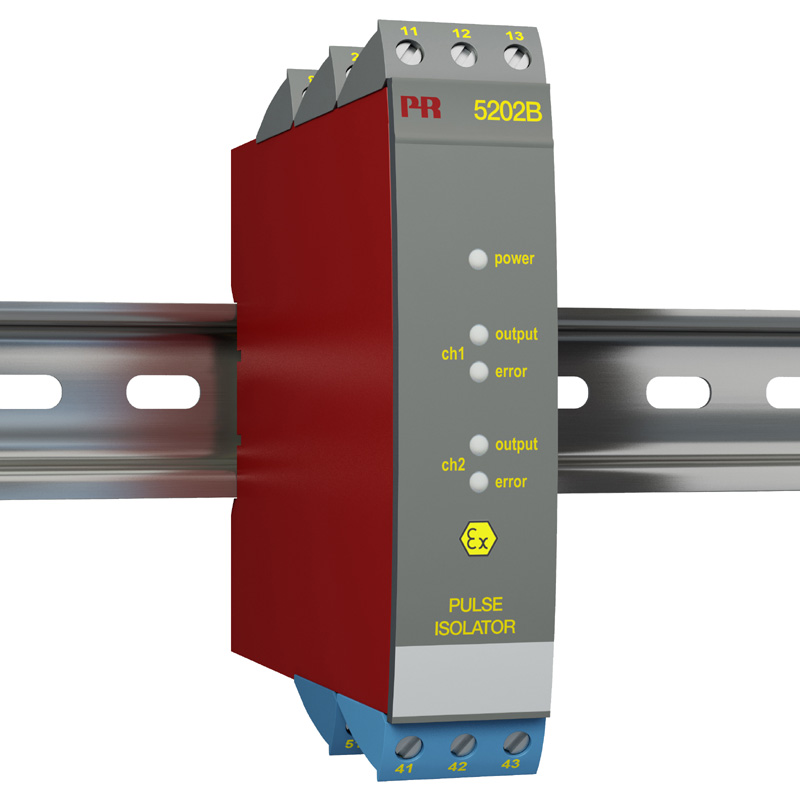

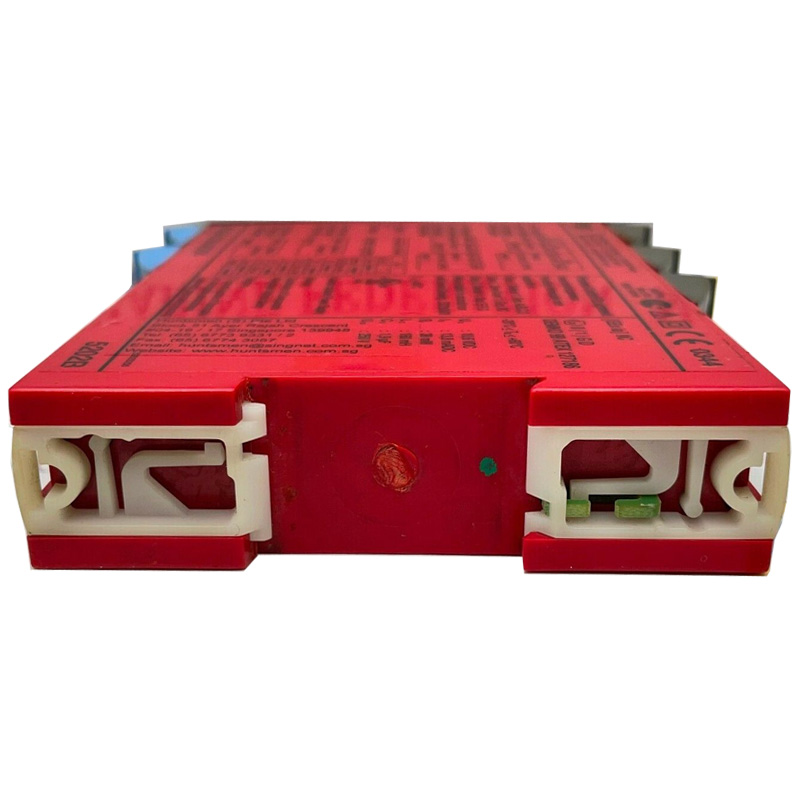

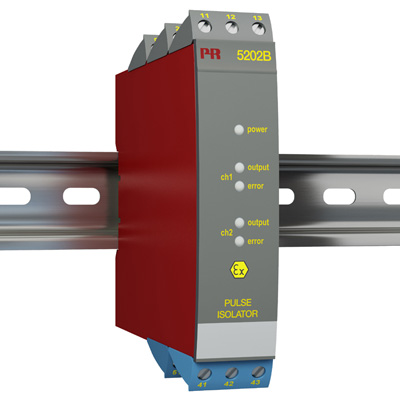

PR electronics 5202
Частотно импульсный преобразователь
PR Electronics 5202
Устройство гальванической развязки импульсов
- Бренд
- PR electronics
- Артикулы производителя
5202A1, 5202A2, 5202A4, 5202B1, 5202B2, 5202B4
- Назначение
- Изолирование устройств стандарта NAMUR и преобразование непрерывных аналоговых значений в дискретные
- Наличие
- Склад в Европе, Дания
Описание
Устройство гальванической развязки импульсов 5202
Устройство предназначено для гальванической развязки. Подключаемые к входу источники являются как «сухими» контактами так и контактами или датчиками со стандартом NAMUR.
«Сухие» контакты могут быть нагружены проверяющими линию резисторами.
Входной сигнал может распределяться на два выхода.

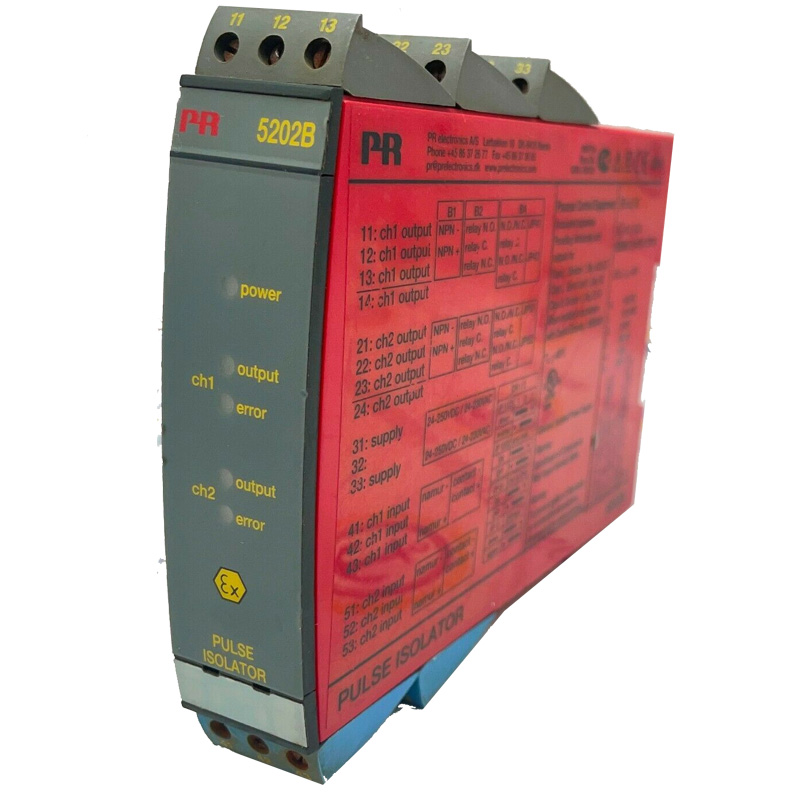

Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность, на состояние выходных контактов.
5202 удовлетворяет требованиям SIL 2.
Питание преобразователя – универсальное, переменным или постоянным током.
Устройство предназначено для гальванической развязки. Подключаемые к входу источники являются как «сухими» контактами так и контактами или датчиками со стандартом NAMUR.
«Сухие» контакты могут быть нагружены проверяющими линию резисторами.
Входной сигнал может распределяться на два выхода.
Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность, на состояние выходных контактов.
5202 удовлетворяет требованиям SIL 2.
Питание преобразователя – универсальное, переменным или постоянным током.
Тип 5202A
Устройство гальванической развязки импульсов
ОПИСАНИЕ ТИПА
Устройство предназначено для гальванической развязки входящих и выходящих импульсов. Подключаемые к входу источники являются как «сухими» контактами так и контактами или датчиками со стандартом NAMUR.

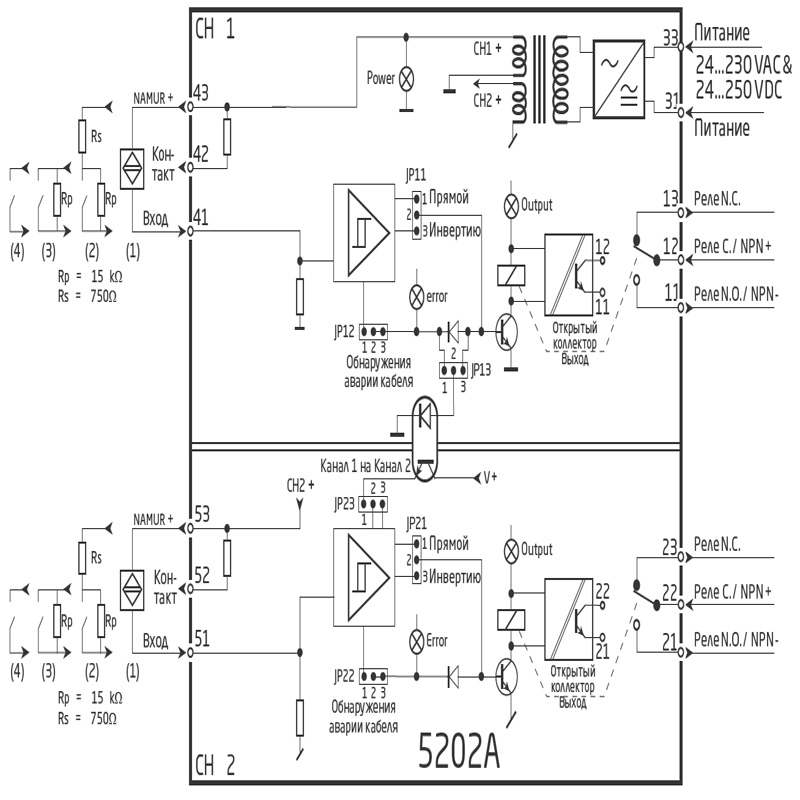

«Сухие» контакты могут быть нагружены проверяющими линию резисторами номиналом - Rp = 15 кОм и Rs = 750 Ом (эти значения отличные от требований NAMUR).
Входной сигнал может распределяться на два выхода, а сигнал неисправности может быть выведен на отдельный выход (канал).
Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность, на состояние выходных контактов.
5202 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2.
Каждый модуль тестируется между входом, выходом и питания, высоким уровнем гальванической изоляции с напряжением 3,75 кВ переменного тока.
Питание преобразователя – универсальное, переменным или постоянным током.
Устройство предназначено для гальванической развязки входящих и выходящих импульсов. Подключаемые к входу источники являются как «сухими» контактами так и контактами или датчиками со стандартом NAMUR.
«Сухие» контакты могут быть нагружены проверяющими линию резисторами номиналом - Rp = 15 кОм и Rs = 750 Ом (эти значения отличные от требований NAMUR).
Входной сигнал может распределяться на два выхода, а сигнал неисправности может быть выведен на отдельный выход (канал).
Светодиоды на передней панели указывают на состояние устройства – на нормальную работу, на неисправность, на состояние выходных контактов.
5202 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2.
Каждый модуль тестируется между входом, выходом и питания, высоким уровнем гальванической изоляции с напряжением 3,75 кВ переменного тока.
Питание преобразователя – универсальное, переменным или постоянным током.
