Инкрементальные поворотные энкодеры
Инкрементные поворотные энкодеры, вернее встроенные магнитные и оптические датчики, регистрируют определенное количество сигналов за каждый оборот вала, кол-во импульсов задается при изготовлении кодового колеса. Подсчет импульсов, измерение длительности периода и фазового сдвига между фронтами дает информацию о скорости и угле поворота вала (линейной позиции). Энкодер «работает» только тогда, когда вращается его вал.
Инкрементные энкодеры имею один или два или три канала вывода.
Одноканальный выводит только серию импульсов.
В двухканальных импульсы смещены относительно друг друга, смещение задаётся при изготовлении. По тому с какого канала импульс принят первым, судят о направлении вращения.
В третьем канале присутствует единственный импульс, появляющийся при полном повороте кодового колеса.
На заре компьютерной техники, в устройствах ввода-вывода под названием «Мышь» использовался аналогичный принцип снятия информации.
![SIKO ig06](assets/img/siko-rotoline/ig06-1.jpg)
IG06
Оптический инкрементальный энкодер
![SIKO ig06](assets/img/siko-rotoline/ig06-2.jpg)

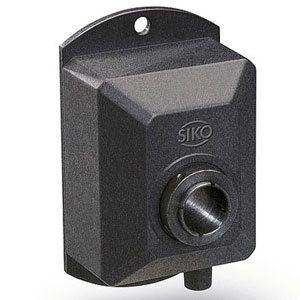

ОПИСАНИЕ ТИПА

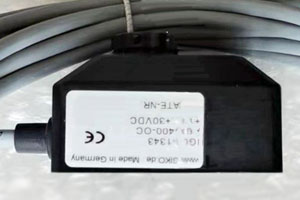

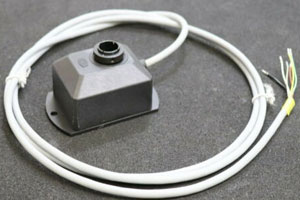

Оптический инкрементальный энкодер IG06 — это надежный инкрементальный энкодер со сквозным полым валом, который практически не поддается разрушению даже в самых суровых условиях окружающей среды.
Инкрементальные энкодеры (поворотные импульсные энкодеры) предлагают инкрементальный интерфейс с каналами передачи A, B, I, а также с инвертированными сигналами.
В зависимости от выбранного варианта выходной драйвер устроен как HTL (push-pull) или TTL (RS422 – LD).
В теории push-pull обеспечивает сигнал, уровень которого ограничивается напряжением питания.
Выходные цепи энкодера нагружаются диодом, который защищает от переполюсовки, ограничивает ток, задаёт выходной уровень сигнала.
![ig07](assets/img/siko-rotoline/ig07-1.jpg)
IG07
Оптический инкрементальный энкодер
![ig07](assets/img/siko-rotoline/ig07-2.jpg)

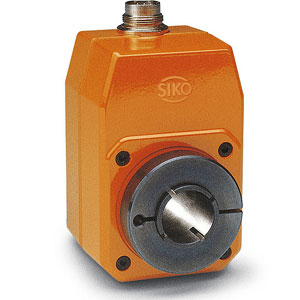

ОПИСАНИЕ ТИПА

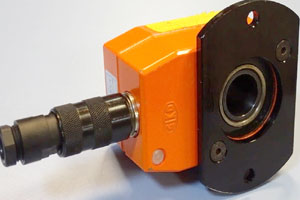

Оптический инкрементальный энкодер IG07 — это надежный инкрементальный энкодер со сквозным полым валом, который практически не поддается разрушению даже в самых суровых условиях окружающей среды.
Инкрементальные энкодеры (поворотные импульсные энкодеры) предлагают инкрементальный интерфейс с каналами передачи A, B, I, а также с инвертированными сигналами.
В зависимости от выбранного варианта выходной драйвер устроен как HTL (push-pull) или TTL (RS422 – LD).
В теории push-pull обеспечивает сигнал, уровень которого ограничивается напряжением питания.
Выходные цепи энкодера нагружаются диодом, который защищает от переполюсовки, ограничивает ток, задаёт выходной уровень сигнала.
![iv2800](assets/img/siko-rotoline/iv2800-1.jpg)
IV2800
Оптический инкрементальный энкодер
![iv2800 izometria](assets/img/siko-rotoline/iv2800-2.jpg)
ОПИСАНИЕ ТИПА

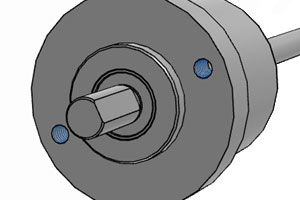

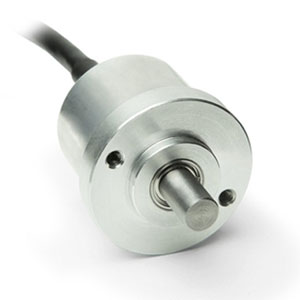

Оптический инкрементальный энкодер IV2800 миниатюрного исполнения. Малые размеры и как следствие небольшие осевые и радиальные нагрузки.
Энкодер преобразует угол поворота в дискретные сигналы, уровни и тип которых задаются при первоначальном подборе и далее не изменяются.
Входной сигнал обрабатывается методами; РР, ОР, LD.
Все энкодеры имеют защиту от переполюсовки питания и защиту от короткого замыкания.
Корпус изготовлен из алюминия
![IV5800](assets/img/siko-rotoline/iv5800-1.jpg)
IV5800
Оптический инкрементальный энкодер

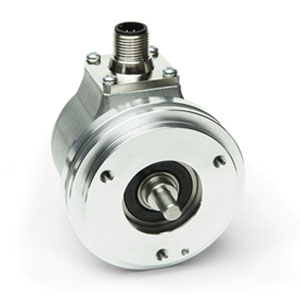

![IV5800 izometria](assets/img/siko-rotoline/iv5800-2.jpg)
ОПИСАНИЕ ТИПА

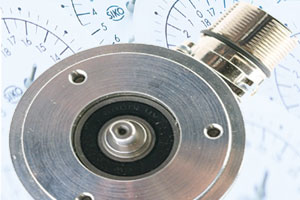

Оптический инкрементальный энкодер IV5800 прочного исполнения, надежный инкрементальный энкодер со сплошным нержавеющим валом (⌀ 6,8,10 мм).
Энкодер преобразует угол поворота в дискретные сигналы, уровни и тип которых задаются при первоначальном подборе и далее не изменяются.
Входной сигнал обрабатывается методами; РР, ОР, LD.
Инкрементальные энкодеры (поворотные импульсные энкодеры) предлагают инкрементальный интерфейс с каналами передачи A, B, I, а также с инвертированными сигналами.
Все энкодеры имеют защиту от переполюсовки питания и защиту от короткого замыкания.
Корпус изготовлен из литьевого сплава.

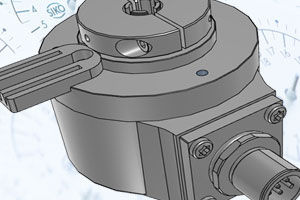

![IH5815](assets/img/siko-rotoline/ih5815-1.jpg)
IH5815
Оптический инкрементальный энкодер

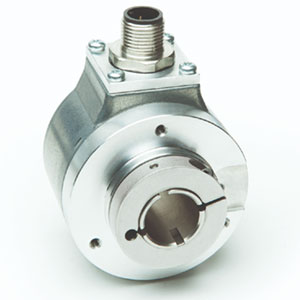

![IH5815 izometria](assets/img/siko-rotoline/ih5815-2.jpg)
ОПИСАНИЕ ТИПА

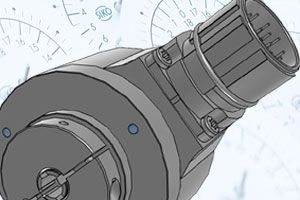

Оптический инкрементальный энкодер IH5815, имеет максимальную частоту вращения 12000 об/мин.
Прочный корпус, высокую адропрочность и виброустойчивость.
Устройство позволяют испытывать радиальную нагрузку до 10 кгс, а осевую до 5 кгс.
Энкодер преобразует угол поворота в дискретные сигналы, уровни и тип которых задаются при первоначальном подборе и далее не изменяются.
Входной сигнал обрабатывается методами; РР, ОР, LD
Все энкодеры имеют защиту от переполюсовки питания и защиту от короткого замыкания.
Корпус изготовлен из литьевых сплавов (типа алюминий).

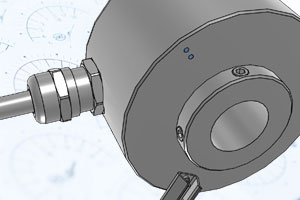

![IH5828](assets/img/siko-rotoline/ih5828-1.jpg)
IH5828
Оптический инкрементальный энкодер

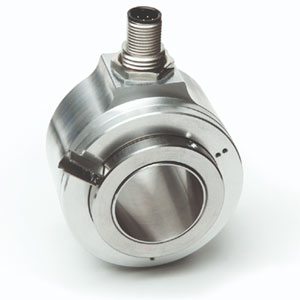

![IH5828 izometria](assets/img/siko-rotoline/ih5828-2.jpg)
ОПИСАНИЕ ТИПА

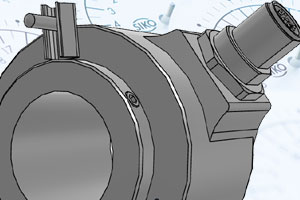

Оптический инкрементальный энкодер IH5828, имеет максимальную частоту вращения 12000 об/мин.
Прочный корпус, высокую адропрочность и виброустойчивость.
Устройство позволяют испытывать радиальную нагрузку до 10 кгс, а осевую до 5 кгс.
Энкодер преобразует угол поворота в дискретные сигналы, уровни и тип которых задаются при первоначальном подборе и далее не изменяются.
Входной сигнал обрабатывается методами; РР, ОР, LD
Все энкодеры имеют защиту от переполюсовки питания и защиту от короткого замыкания.
Корпус изготовлен из литьевых сплавов (типа алюминий).
