PR electronics
Многофункциональные
преобразователи

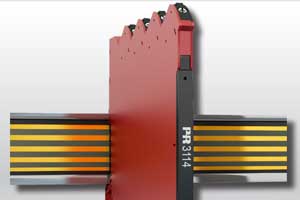

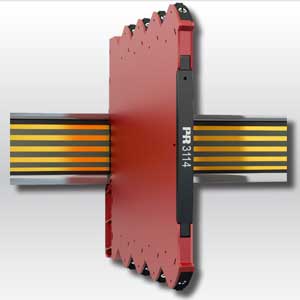

Тип 3114
Изолирующий универсальный преобразователь
ОПИСАНИЕ ТИПА
Основное назначение - преобразование / изоляция аналоговых сигналов.
Подходит практически для любого преобразования сигнала;
Линеаризация температуры, измеренной датчиком сопротивления или термочувствительным элементом.
Преобразование изменения линейного сопротивления в стандартный аналоговый сигнал тока / напряжения,
например от клапанов, задвижек или линейных передвижений дополнительно установленного потенциометра.
Также.
Источник напряжения питания и изолятор сигнала для 2-проводных модулей.
Управление технологическим процессом через стандартный аналоговый выход.
Гальв. развязка аналоговых сигналов и измерение плавающих сигналов.
Все рабочие параметры могут быть изменены.
Высокая производительность, гибкий дизайн.
Программирование с помощью дисплея 4501 и Confi gmate 4590.
Файлы для скачивания

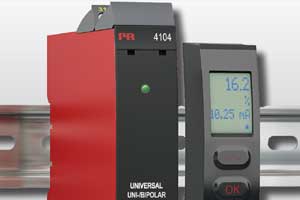

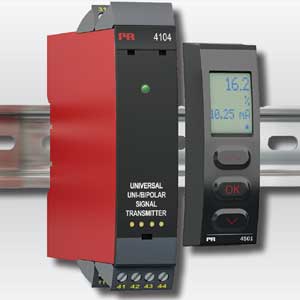

Тип 4104
Универсальный преобразователь уни/биполярных сигналов
ОПИСАНИЕ ТИПА
Малое время отклика (<20 мс) позволяет использовать 4104 для измерения сигналов генерируемых датчиками - крутящего момента, положения, тока и ускорения от 2- и 3-проводных датчиков.
Подходит практически для любого преобразования напряжения и тока, поскольку двух- и униполярные входы и выходы могут быть настроены в соответствии с пользователем.
Благодаря активным или пассивным входам / выходам, 4104 идеально подходит для токовых петель и позволяет оптимизировать подключения. Токовый выход обеспечивает сопротивление до 800 Ом с регулируемым временем отклика 0,0 ... 60,0 секунды.
Преобразует небольшие биполярные входные сигналы в большие биполярные или униполярные выходные сигналы, например вход от ± 1 до ± 10 Вольт или выход 4… 20 мА. Подходит для пропорционального управления, так как входы / выходы могут быть выбраны напрямую или инвертированы.
С «функцией V-образной кривой» на выходе может выводиться 100–0–100%, если на входе присутствует 0–100%.
Благодаря использованию новейших технологий достигается максимальная точность и помехозащищенность. К примеру, стабильность <0,001% нагрузки в мА на выходе при диапазоне 100 Ом , а соотношение сигнал / шум > 60 дБ.
4104 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
Каждый модуль тестируется с высоким уровнем гальванической изоляции 3 портов с напряжением 2,3 кВ переменного тока
Низкое энергопотребление системы позволяет устанавливать без воздушных зазоров и щелей даже при температуре окружающей среды 60 ° C.
Конфигурация, мониторинг, калибровка процесса и многое другое выполняются с помощью съемного дисплея 45xx. Все настройки можно защитить паролем.
Файлы для скачивания

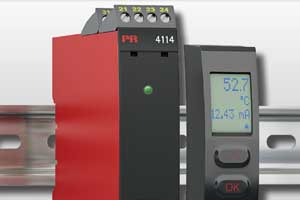

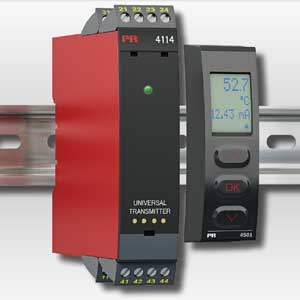

Тип 4114
Универсальный преобразователь
ОПИСАНИЕ ТИПА
4114 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2 и подходит для использования в системах с уровнем безопасности (PL) «d» согласно ISO-13849.
Модуль программируется через съемный дисплей (4501) - калибровка процесса, имитация сигнала, защита паролем, диагностика ошибок и выбор текстов справки на нескольких языках.
4114 оснащен электронными аппаратными переключателями и нет необходимости открывать устройство для установки DIP-переключателей.
Светодиоды на передней панели указывает на состояние устройства.
4114 позволяет управлять технологическим процессом через аналоговый выход, измерять температуру с помощью датчика сопротивления или термопары.
Линейное изменение сопротивления преобразуется в стандартный аналоговый сигнал тока / напряжения, например в соленоидных клапанах, дроссельных заслонках или линейных перемещений с подключенными потенциометрами.
Аналоговые сигналы (входные и выходные) гальванически развязаны с землей. 4114 может служить источником питания и изолятором сигналов для 2-проводных преобразователей.
Каждый модуль тестируется с высоким уровнем гальванической изоляции 3 портов с напряжением 2,3 кВ переменного тока.
Файлы для скачивания

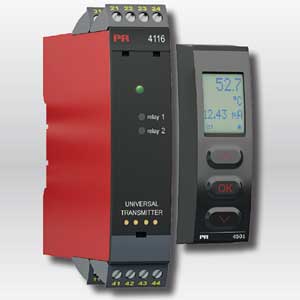

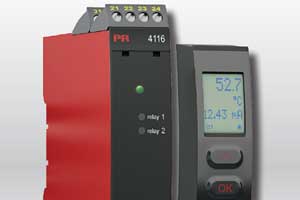

Тип 4116
Универсальный преобразователь
ОПИСАНИЕ ТИПА
4116 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2 и подходит для использования в системах с уровнем безопасности (PL) «d» согласно ISO-13849.
Модуль программируется через съемный дисплей (45хх) - калибровка процесса, имитация сигнала, защита паролем, диагностика ошибок и выбор текстов справки на нескольких языках.
4116 оснащен электронными аппаратными переключателями и нет необходимости открывать устройство для установки DIP-переключателей. Светодиоды на передней панели указывает на состояние устройства.
4116 позволяет управлять технологическим процессом через аналоговый выход, измерять температуру с помощью датчика сопротивления или термопары, а так же 2 парами беспотенциальных релейных контактов.
Линейное изменение сопротивления преобразуется в стандартный аналоговый сигнал тока / напряжения, например в соленоидных клапанах, дроссельных заслонках или линейных перемещений с подключенными потенциометрами.
Аналоговые сигналы (входные и выходные) гальванически развязаны с землей. 4116 может служить источником питания и изолятором сигналов для 2-проводных преобразователей.
Благодаря чрезвычайно низкому энергопотреблению агрегаты можно устанавливать бок о бок, без зазора между ними даже при температуре окружающей среды 60°C.
Каждый модуль тестируется с высоким уровнем гальванической изоляции 4 портов с напряжением 2,3 кВ переменного тока.
Файлы для скачивания

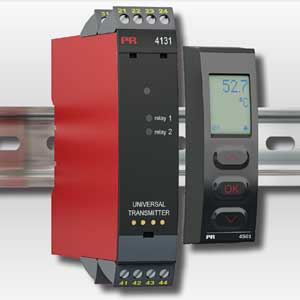

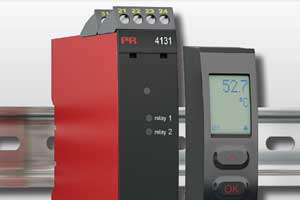

Тип 4131
Универсальное пороговое устройство
ОПИСАНИЕ ТИПА
4131 позволяет управлять технологическим процессом через 2 пары беспотенциальных релейных контактов, обрабатывая параметры входных аналоговых сигналов, измеряя температуру с помощью датчика сопротивления или термопары. 4131 - коммутационный усилитель с рабочей зоной, которая определяется верхней и нижней уставкой. Реле меняет свое состояние при выходе за установленные границы. Есть функция блокировки контакта, при которой реле срабатывает и может быть сброшено только вручную.
Модуль программируется через съемный дисплей (4501) - калибровка процесса, имитация сигнала, защита паролем, диагностика ошибок и выбор текстов справки на нескольких языках. 4131 оснащен электронными аппаратными переключателями, нет необходимости открывать устройство для установки DIP-переключателей. Светодиоды на передней панели указывает на состояние устройства.
Технически совершенный мониторинг неисправностей датчика, при котором реле немедленно и с приоритетом сохраняет состояние и, таким образом, позволяет процессу продолжаться. Другое реле может использоваться для сигнализации ошибки датчика и таким образом, неисправный датчик может быть немедленно заменен.
Каждый модуль тестируется с высоким уровнем гальванической изоляции 4 портов с напряжением 2,3 кВ переменного тока.
Файлы для скачивания

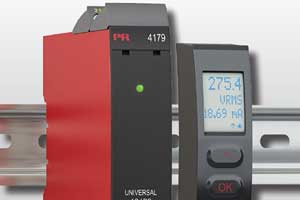

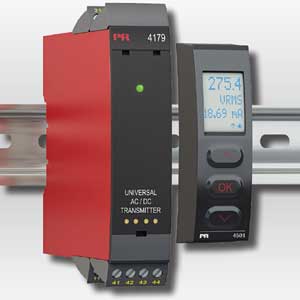

Тип 4179
Универсальный преобразователь постоянного /переменного тока
ОПИСАНИЕ ТИПА
4179 преобразует входные значения переменного тока / напряжения в биполярные или униполярные, входные диапазоны настраиваются. Входные предельные значения контролируются, настравиваются для защиты вывода, для повышения безопасности. Например, вход 0… 1 В переменного тока возможно преобразовать в ± 10 В или выход 4… 20 мА с минимальным диапазоном 0,5 A или 0,5 В переменного тока.
Модуль программируется через съемный дисплей (45хх) - Конфигурация, мониторинг, калибровка процесса и многое другое выполняются с помощью съемного дисплея 45xx. Все настройки можно защитить паролем.
Благодаря использованию новейших технологий достигается максимальная точность и помехозащищенность. К примеру, стабильность < 0,001% нагрузки в мА на выходе при диапазоне 100 Ом , а соотношение сигнал / шум > 60 дБ.
4179 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2 и подходит для использования в системах с уровнем безопасности (PL) «d» согласно ISO-13849.
Благодаря чрезвычайно низкому энергопотреблению агрегаты можно устанавливать бок о бок, без зазора между ними даже при температуре окружающей среды 60 ° C.
4179 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
Каждый модуль тестируется с высоким уровнем гальванической изоляции 3 портов с напряжением 2,3 кВ переменного тока.
Файлы для скачивания

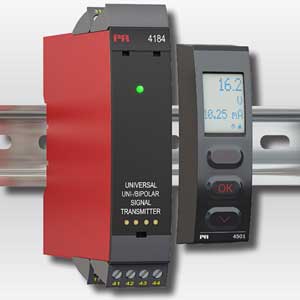

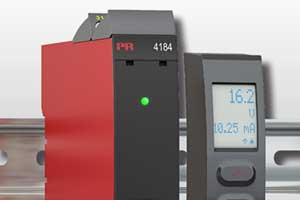

Тип 4184
Универсальный преобразователь уни-/биполярных сигналов
ОПИСАНИЕ ТИПА
4184 преобразует биполярные и униполярные входные значения постоянного тока / напряжения в биполярные или униполярные. Входные диапазоны настраиваются, предельные значения контролируются, для защиты вывода.
Измерения проводятся как с 2-проводным так и 3-проводным подключениями. Малое время отклика < 20 мс позволяет измерять сигналы от датчиков вращения, положения, ускорения и тока.
Токовый выход нагружается до 1 кОм с регулируемым временем отклика 0,0… 60,0 секунд и имеет возможность безопасного считывания. Входной диапазон свободно программируется в диапазоне до ± 300 V и до ± 100 мА.
Есть возможность масштабирования диапазона входных и выходных сигналов, см инcтрукцию.
Конфигурация, мониторинг, калибровка процесса и многое другое выполняются с помощью съемного дисплея 45xx. Все настройки можно защитить паролем.
Благодаря использованию новейших технологий достигается максимальная точность и помехозащищенность. К примеру, стабильность <0,001% нагрузки в мА на выходе при диапазоне 100 Ом , а соотношение сигнал / шум > 60 дБ.
Благодаря чрезвычайно низкому энергопотреблению агрегаты можно устанавливать бок о бок, без зазора между ними даже при температуре окружающей среды 60 ° C.
4184 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2 и подходит для использования в системах с уровнем безопасности (PL) «d» согласно ISO-13849.
4184 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
Каждый модуль тестируется с высоким уровнем гальванической изоляции 3 портов с напряжением 2,3 кВ переменного тока.
Файлы для скачивания

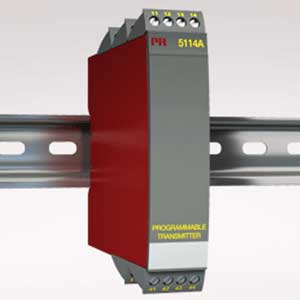

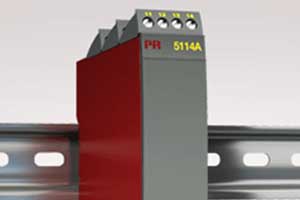

Тип 5114A
Программируемый преобразователь/усилитель
ОПИСАНИЕ ТИПА
Устройство имеет микропроцессорную базу с эффективным исполнением
программ. Данные о заводской калибровке и о текущей конфигурации
прибора хранятся в EEPROM, что предохраняет данные от стирания или
изменения при отсутствии напряжения. Каналы 2-канального варианта
исполнения полностью гальванически развязаны. Посредством перемычек
на печатной плате вход стандартного варианта исполнения можно
запрограммировать либо как вход температуры, либо как вход тока /
напряжения. Это означает, что один из каналов может использоваться, напр.,
как передатчик температуры, а другой - как усиливающий барьер. Диапазон
измерения, параметры сигналов и выходная шкала конфигурируются на
конкретную задачу при помощи ПК и коммуникационного интерфейса Loop
Link от PR electronics A/S
Файлы для скачивания

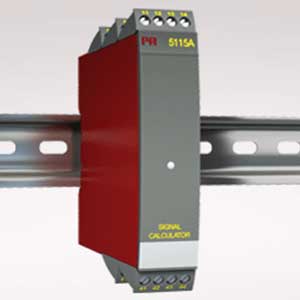

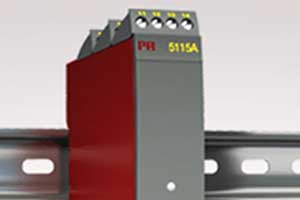

Тип 5115A
Вычисляющий преобразователь сигналов
ОПИСАНИЕ ТИПА
Общий процессор позволяет дублированное измерение температуры с помощью двух датчиков температуры (и иных входных сигналов), при этом другой датчик температуры принимает измерения на себя, если в первом датчике возникает ошибка. Так же дублируется входной сигнал на два отдельных аналоговых выхода.
Разные режимы свечения светодиода на передней панели указывает на состояние устройства - на нормальную работу, неисправность каждого датчика и функциональные неисправности.
Происходит постоянная проверка важных данных хранилища в целях безопасности.
Каждый модуль тестируется с высоким уровнем гальванической изоляции 5 портов, гальваническая развязка 3,75 kV~.
Возможно вычисление сигналов с четырьмя функциями арифметического вычисления: сложение, вычитание, умножение и деление.
Источник питания рассчитан для 2-проводного передатчика.
Программирование PR5115A для конкретного приложения возможно за секунды с помощью программы конфигурации PReset (если знаешь куда жать ;).
Файлы для скачивания

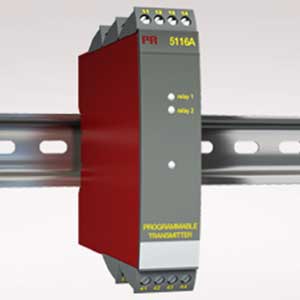

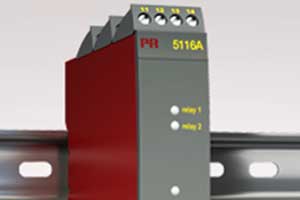

Тип 5116A
Программируемый преобразователь
с релейными контактами
ОПИСАНИЕ ТИПА
5116 позволяет управлять технологическим процессом через 2 пары беспотенциальных релейных контактов, обрабатывая параметры входных аналоговых сигналов, измеряя температуру с помощью датчика сопротивления или термопары.
Линейное изменение сопротивления преобразуется в стандартный аналоговый сигнал тока / напряжения, например в соленоидных клапанах, дроссельных заслонках или линейных перемещений с подключенными потенциометрами. Аналоговые сигналы (входные и выходные) гальванически развязаны с землей. 5116 может служить источником питания и изолятором сигналов для 2-проводных преобразователей.
Разные режимы свечения зеленого светодиода на передней панели указывает на состояние устройства - на нормальную работу, неисправность каждого датчика и функциональные неисправности. Желтые светодиоды загораются при срабатывании выходного реле.
При помощи кнопки на передней панели вход можно откалибровать точно в соответствии с диапазоном сигналов, порожденных процессом. Смещения нуля сигнала от технологического процесса можно корректировать простым нажатием на кнопку.
Архивированные данные регулярно подвергаются контролю на сохранность.
Программирование PR5116 для конкретного приложения возможно за секунды с помощью программы конфигурации PReset (если знаешь куда жать ;).
Каждый модуль тестируется с высоким уровнем гальванической изоляции 5 портов, гальваническая развязка 3,75 kV~.
Файлы для скачивания

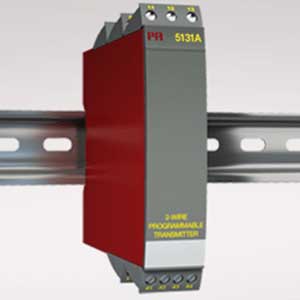

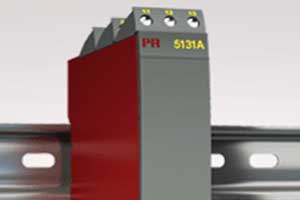

Тип 5131A
2-ПРОВОДНЫЙ ПРОГРАММИРУЕМЫЙ ИЗМЕРИТЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ-ПЕРЕДАТЧИК
ОПИСАНИЕ ТИПА
Ядром устройства является микропроцессор с эффективным выполнением
программ. Базовые данные калибровки и текущая настройка сохраняются
в EEPROM, что предотвращает потерю или искажение значений при
отсутствии питания.
В 2-канальном исполнении предусмотрено полное
гальваническое разделение каналов.
При помощи перемычки на печатной
плате можно настроить вход стандартного исполнения устройства на
вход либо сигналов температуры, либо сигналов тока / напряжения. Это
означает, что один канал может использоваться для, напр., передачи
температурных сигналов, а другой - в качестве изолирующего усилителя.
Диапазон измерения, параметры сигнала и диапазон выходного сигнала
конфигурируют под конкретную задачу с помощью ПК и интерфейса обмена
данными Loop Link от PR electronics A/S.
Файлы для скачивания

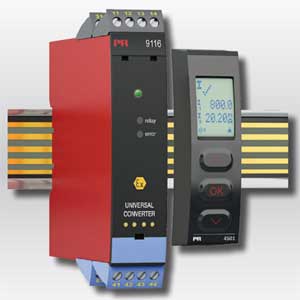

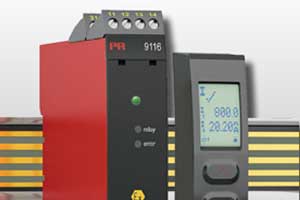

Тип 9116A
Универсальный преобразователь
ОПИСАНИЕ ТИПА
Предназначен для преобразования и масштабирования сигналов температуры, напряжения, потенциометра и линейного сопротивления.
9116A был разработан и сертифицирован для приложений SIL 2 в соответствии с требованиями директивы IEC 61508 и его можно использовать в безопасных зонах и в Зоне 2 / Cl.1, Div. 2 можно использовать группы A, B, C, D.
Настройка и мониторинг (калибровка процесса, моделирование сигналов и реле) происходит через съемный передний дисплей (PR 45xx). Он позволяет копировать конфигурацию между устройствами одного типа, а контроль аварийных ситуаций и обрывов кабеля происходит с помощью отдельного «статусного» реле состояния и / или общего электронного сигнала по шине питания.
Разноцветные светодиоды на передней панели указывают на состояние устройства – зеленый на нормальную работу, а красный на неисправность. Желтые светодиоды загораются при срабатывании выходного реле.
9116 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2 и подходит для использования в системах с уровнем безопасности (PL) «d» согласно ISO-13849.
Каждый модуль тестируется между входом, выходом и питания, высоким уровнем гальванической изоляции с напряжением 2,6 кВ переменного тока.
