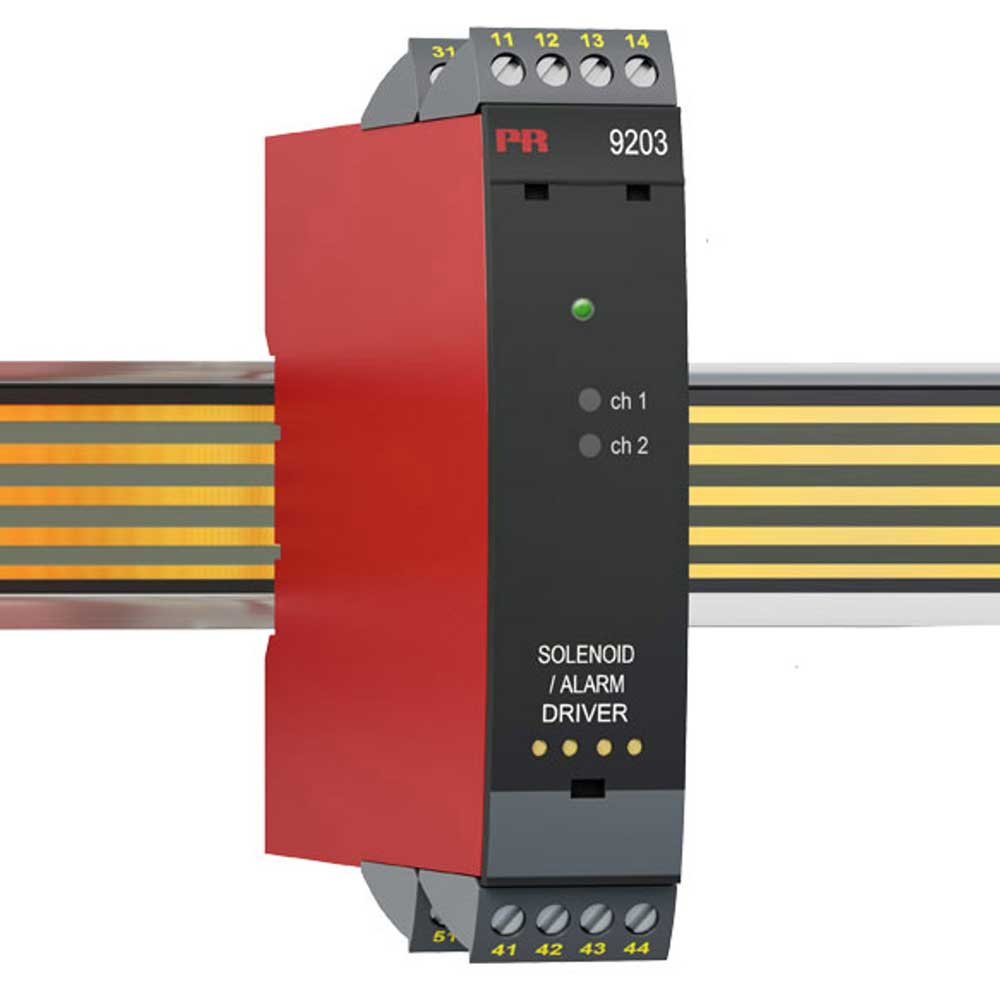

PR electronics 9203
Универсальный драйвер для клапанов,
устройств акустической сигнализации и СИД
PR Electronics 9203
Универсальный драйвер для клапанов, устройств акустической сигнализации и СИД
- Бренд
- PR electronics
- Артикул производителя
- 9203
- Назначение
- Для управления двухпозиционными электромагнитными клапанами (ON/OFF), акустической сигнализацией и СИД,
расположенными в безопасной зоне или в взрывоопасной зоне - Наличие
- Склад в Европе, Дания
Описание
Модель 9203A это универсальный драйвер для клапанов, устройств акустической сигнализации и СИД
В модуль 9203Bxxx встроено три барьера искрозащиты.
2 модификации исполнения предоставляют возможность выбора низкого (35 мА) и высокого (60 мА) уровня тока на выходе, соответственно.
Конфигурирование и мониторинг с помощью приставки с дисплеем (PR 4500).
Выбор прямой или непрямой функции для каждого канала через PR 4500, при необходимости возможность снижения выходного тока для применений во взрывоопасных зонах.
При использовании PR 4500 мониторинг выходных токовых сигналов в Ех-зону.
Возможность резервного питания по шине и/или отдельного источника.
9203Axxxx устанавливается в безопасной зоне или зоне 2 / Cl. 1, div. 2, Gr. А, В, С, D.
9203Bxxxx можно устанавливать в безопасной зоне или зоне 2 / div. 2 для передачи сигналов в зону 0, 1, 2 и зону 20, 21, 22, включая М1 рудничное оборудование / Class I/II/III, Div. 1, Gr. A-G.
Драйвер для управления двухпозиционными электромагнитными клапанами (ON/OFF), акустической сигнализацией и СИД, расположенными в безопасной зоне или в взрывоопасной зоне
Мониторинг внутренних сбоев посредством индивидуальных статусных реле и/или коллективного электронного сигнала через питающую шину.
Сертифицирован для использования в системах SIL 2 в соотв. с IEC 61508.
Может использоваться в системах уровня эффективности защиты «d» согласно ISO-13849.
1 зеленый и 2 желтых/красных СИД спереди индицируют статус
Модель 9203A это универсальный драйвер для клапанов, устройств акустической сигнализации и СИД
В модуль 9203Bxxx встроено три барьера искрозащиты.
2 модификации исполнения предоставляют возможность выбора низкого (35 мА) и высокого (60 мА) уровня тока на выходе, соответственно.
Конфигурирование и мониторинг с помощью приставки с дисплеем (PR 4500).
Выбор прямой или непрямой функции для каждого канала через PR 4500, при необходимости возможность снижения выходного тока для применений во взрывоопасных зонах.
При использовании PR 4500 мониторинг выходных токовых сигналов в Ех-зону.
Возможность резервного питания по шине и/или отдельного источника.
9203Axxxx устанавливается в безопасной зоне или зоне 2 / Cl. 1, div. 2, Gr. А, В, С, D.
9203Bxxxx можно устанавливать в безопасной зоне или зоне 2 / div. 2 для передачи сигналов в зону 0, 1, 2 и зону 20, 21, 22, включая М1 рудничное оборудование / Class I/II/III, Div. 1, Gr. A-G.
Драйвер для управления двухпозиционными электромагнитными клапанами (ON/OFF), акустической сигнализацией и СИД, расположенными в безопасной зоне или в взрывоопасной зоне
Мониторинг внутренних сбоев посредством индивидуальных статусных реле и/или коллективного электронного сигнала через питающую шину.
Сертифицирован для использования в системах SIL 2 в соотв. с IEC 61508.
Может использоваться в системах уровня эффективности защиты «d» согласно ISO-13849.
1 зеленый и 2 желтых/красных СИД спереди индицируют статус
Тип 9203
Универсальный драйвер для клапанов, устройств акустической сигнализации и СИД
Модель 9203A Универсальный драйвер для клапанов, устройств акустической сигнализации и СИД
Универсальный драйвер для управления соленоидами и т.п.
Две аппаратные версии позволяют выбрать низкий (35 мА) или высокий (60 мА) выходной ток.
Конфигурация и мониторинг с помощью съемного дисплея на передней панели (PR 4500).
Выбор прямой или инвертированной функции для каждого канала с помощью PR 45xx и возможность уменьшения выходного тока в соответствии с применением.
Дополнительный контроль выходного тока с помощью PR 4500.
Опциональное резервное питание через шину питания и/или отдельный источник питания.
Модель 9203A можно устанавливать в безопасной зоне и в зоне 2 / Класс 1, Раздел 2, Группы A, B, C, D.
Возможно управление соленоидами ВКЛ/ВЫКЛ, звуковой сигнализацией и светодиодами.
9203A управляется сигналом NPN/PNP или «сухим» контактом.
Мониторинг внутренних событий ошибок через индивидуальное реле состояния и/или коллективный электронный сигнал через шину питания.
Модель 9203A была спроектирована, разработана и сертифицирована для использования в приложениях SIL 2 в соответствии с требованиями IEC 61508.
Подходит для использования в системах до уровня производительности «d» в соответствии с ISO-13849.

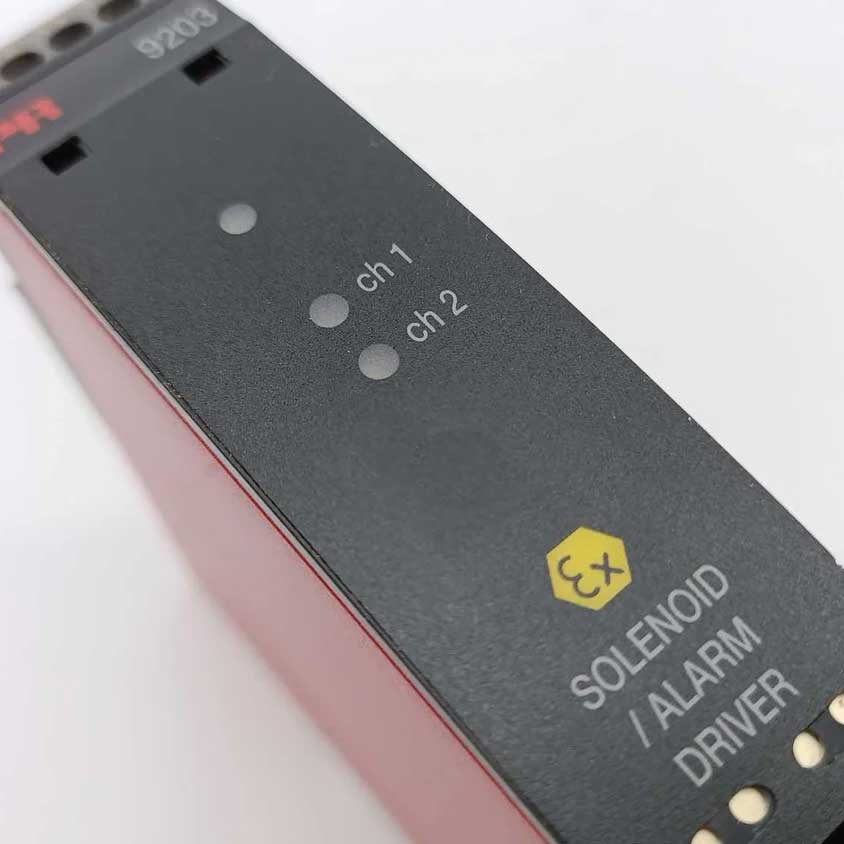

На передней панели имеются 1 зеленый и 2 желто-красных светодиода указывающие на рабочее состояние и неисправности.
Гальваническая развязка 2,6 кВ переменного тока между входом, выходом и питанием.
Устройства можно монтировать вертикально или горизонтально без соблюдения расстояния между соседними блоками.
Универсальный драйвер для управления соленоидами и т.п.
Две аппаратные версии позволяют выбрать низкий (35 мА) или высокий (60 мА) выходной ток.
Конфигурация и мониторинг с помощью съемного дисплея на передней панели (PR 4500).
Выбор прямой или инвертированной функции для каждого канала с помощью PR 45xx и возможность уменьшения выходного тока в соответствии с применением.
Дополнительный контроль выходного тока с помощью PR 4500.
Опциональное резервное питание через шину питания и/или отдельный источник питания.
Модель 9203A можно устанавливать в безопасной зоне и в зоне 2 / Класс 1, Раздел 2, Группы A, B, C, D.
Возможно управление соленоидами ВКЛ/ВЫКЛ, звуковой сигнализацией и светодиодами.
9203A управляется сигналом NPN/PNP или «сухим» контактом.
Мониторинг внутренних событий ошибок через индивидуальное реле состояния и/или коллективный электронный сигнал через шину питания.
Модель 9203A была спроектирована, разработана и сертифицирована для использования в приложениях SIL 2 в соответствии с требованиями IEC 61508.
Подходит для использования в системах до уровня производительности «d» в соответствии с ISO-13849.
На передней панели имеются 1 зеленый и 2 желто-красных светодиода указывающие на рабочее состояние и неисправности.
Гальваническая развязка 2,6 кВ переменного тока между входом, выходом и питанием.
Устройства можно монтировать вертикально или горизонтально без соблюдения расстояния между соседними блоками.
