8701 Burkert

ОПИСАНИЕ ТИПА

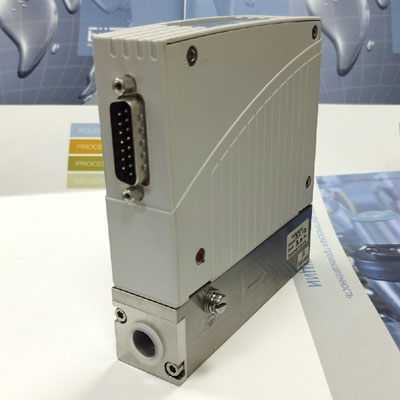

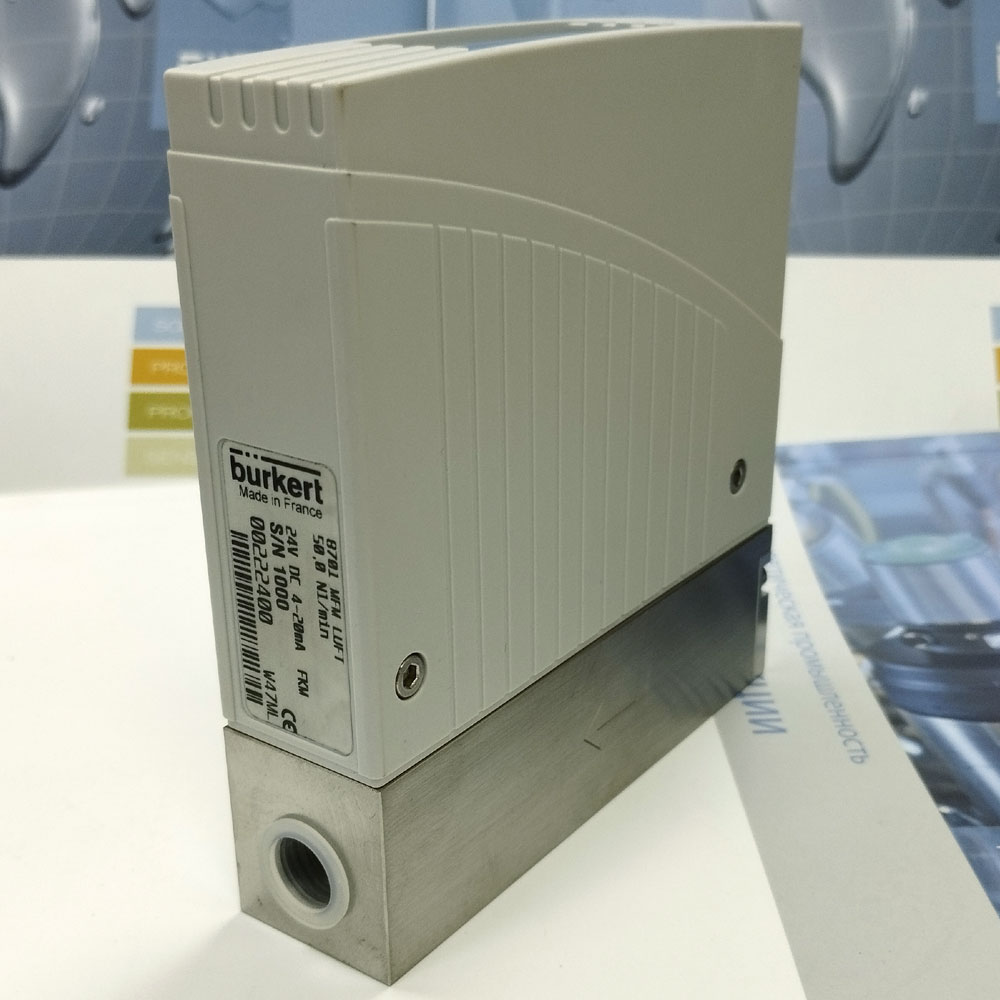

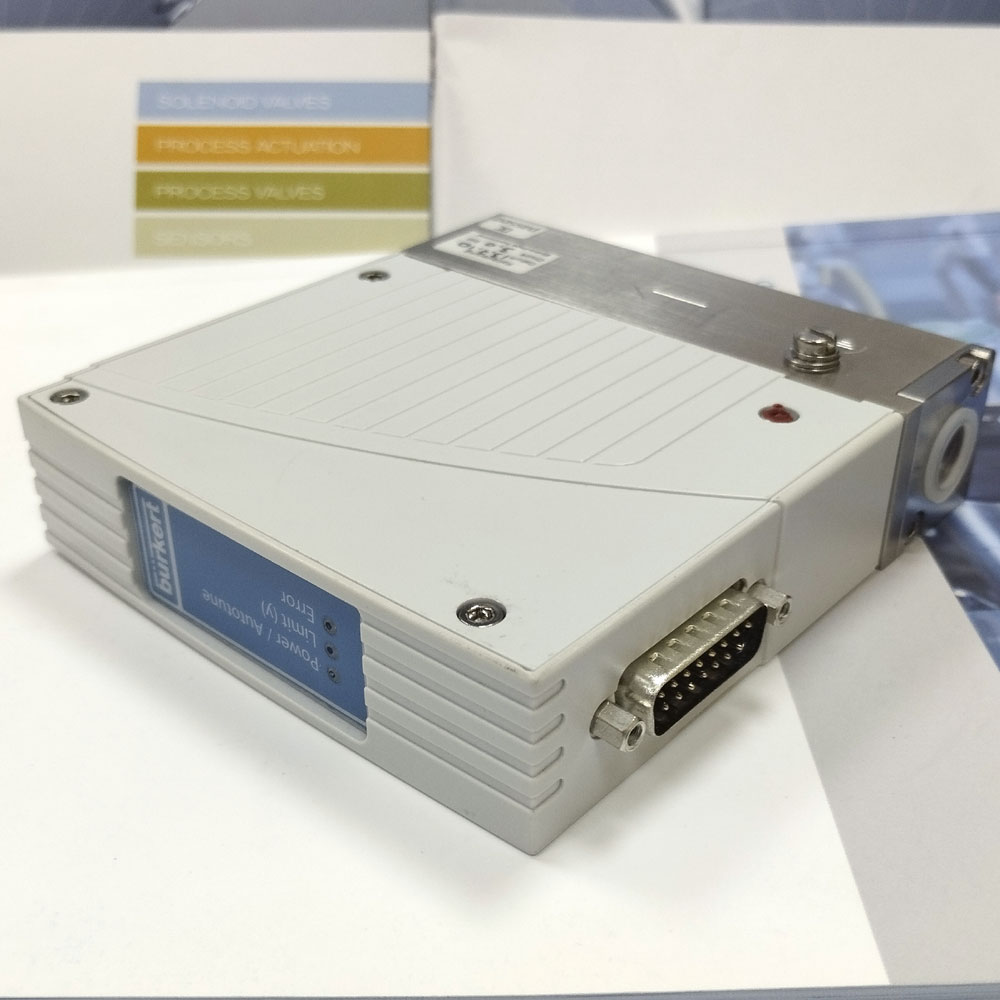

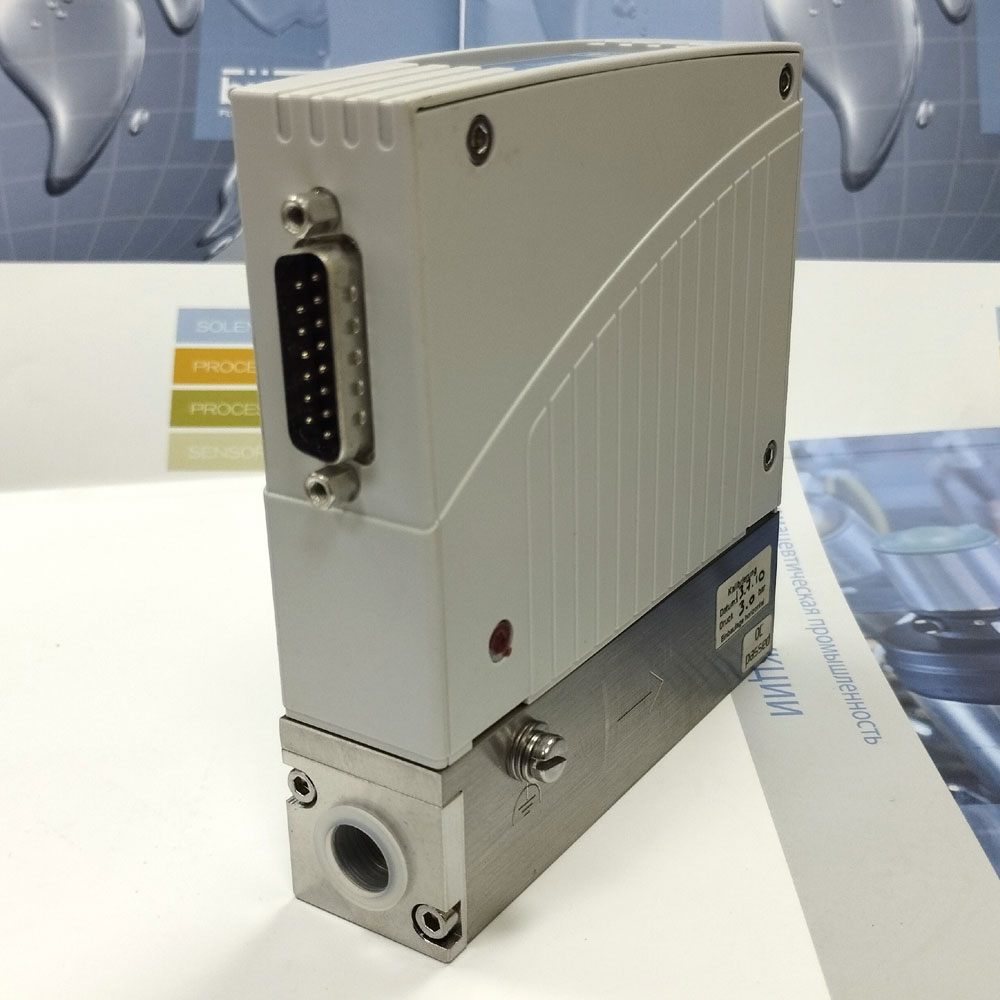

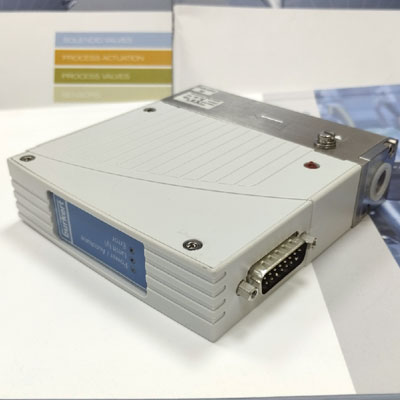

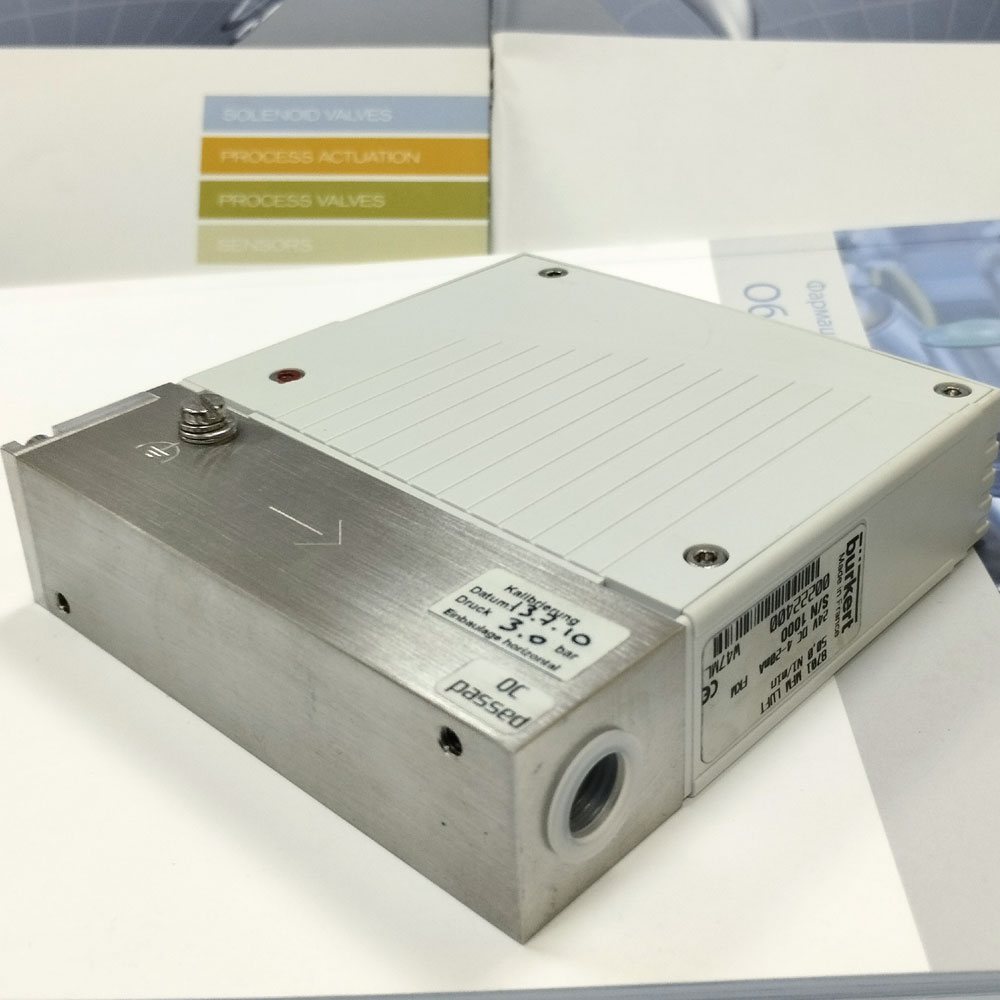

 Расходомер Burkert 8701  Расходомеры служат для прямого измерения массового расхода газа. При использовании приборов для измерения объемного расхода необходимо дополнительно измерять температуру, давление или плотность, поскольку плотность и объем газом изменяются в зависимости от давления. Измерение массового расхода, напротив, не зависит от давления и температуры. Цифровой расходомер типа 8701 оснащен сенсором на кремниевых кристаллах, установленном непосредственно в байпасном канале. Это обеспечивает очень быстрое время отклика прибора. Актуальный расход выдается либо в виде аналогового стандартного сигнала, либо через интерфейс RS. Расходомер типа 8701 калибруется по двум различным газам, выбор которых осуществляется пользователем. Материал деталей, вступающих в контакт со средой, подбирается индивидуально, в зависимости от спецификации заказчика, что позволяет работать со всеми стандартными газами.
 Типичные области применения, где измеряется расход газа:
  • испытательные стенды,
  • технология защиты окружающей среды,
  • медицинская техника,
  • аналитические приборы.
 Расходомер типа 8701 осуществляет измерение в байпасном канале. Ламинарный элемент, находящийся в основном канале, создает незначительное падение давления, благодаря чему часть общего потока уходит в байпасный канал. Установленный там датчик регистрирует массовый расход как разницу температур. Измерение происходит в проточном канале специальной формы, на стенке которого расположен кремниевый чип с мембраной. На этой мембране установлены термосопротивление и симметрично по отношению к нему два температурных датчика - по направлению потока и против него (технология CMOSens®). Если на термосопротивление подается постоянное напряжение, то разница сопротивлений температурных датчиков будет являться величиной массового расхода газа, проходящего через чип.
