PR electronics 3111
Температурные преобразователи

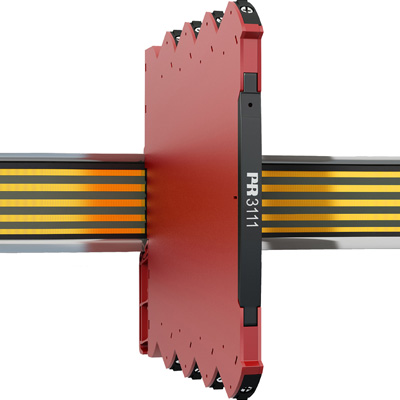

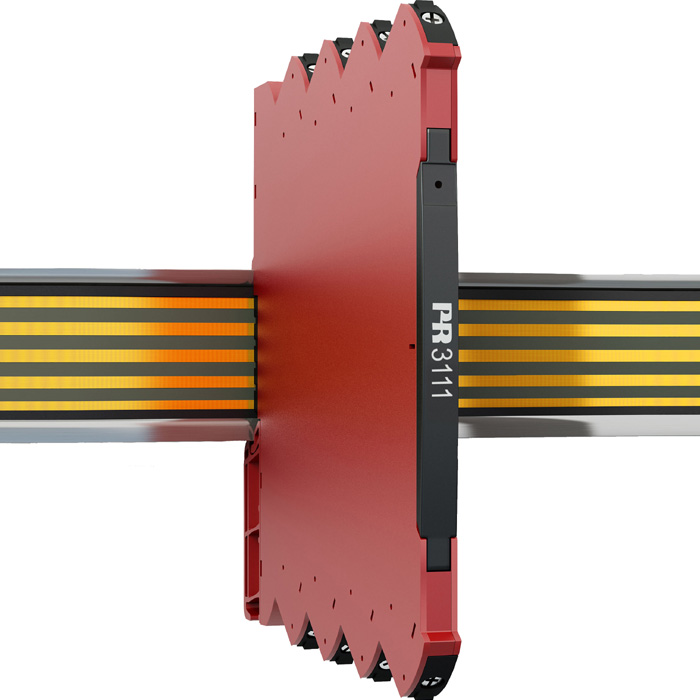

PR Electronics 3111
Преобразователь сигналов от термопар,
с гальванической развязкой
- Бренд
- PR electronics
- Артикул производителя
- 3111
- Назначение
- Преобразование выходных значений термоэлектрических преобразователей в аналоговые значения тока, напряжения
- Наличие
- Склад в Европе, Дания
Обзор
Предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ) в аналоговые значения тока и напряжения. Точность преобразования во всех доступных диапазонах, менее 0,05%. Термопара подключается по двухпроводной линии.
Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <30 мс) и сглаживать выходной сигнал датчика (при установке <300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
Преобразователь 3111 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
Тип 3111
Преобразователь Pt100
ОПИСАНИЕ ТИПА
Предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ) в аналоговые значения тока и напряжения. Точность преобразования во всех доступных диапазонах, менее 0,05%. Термопара подключается по двухпроводной линии.
Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <30 мс) и сглаживать выходной сигнал датчика (при установке <300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
3111 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
Преобразователь 3111 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.
