SIKO-RotoLine
Абсолютные поворотные энкодеры
Абсолютные поворотные энкодеры как датчики угла поворота.
Величина поворота определяется положением исследуемого тела в пространстве по отношению к чувствительному элементу. В зависимости от типа используемой системы снятия информации, датчики угла поворота можно разделить на группы.
Оптические.
Магнитные.
Ёмкостные.
Резистивные.
Механические (контактные).
Использование типа применяемой технологии определяется условиями работы, размещения, требуемой точности (плотности выводимых данных), взаимосвязи с системами управления, ну и ценой.
Исследуемое тело, как правило диск в поворотных системах, имеет уникальное сочетание возбудителей электрического сигнала, адаптированный под требуемые условия по снятию информации. Собранные сигналы выводятся последовательно или параллельно, сырие или преобразованные. Плотность, точность расположения, взаимное размещение возбудителей определяет поток выводимых данных, преобразуемых в электрические сигналы. Учитывая структуру расположения возбудителей используются алгоритмы уменьшающие вероятность возникновения ошибок, накапливания и предварительной обработки постапающих данных.
Система датчика угла поворота и преобразователя снимаемых сигналов и называется «энкодером».
Абсолютные энкодеры как система, используя принцип уникальности выводимых данных, гарантируют однозначное их трактование. В частности эту возможность используют для увеличения скорости позиционрования исполнительных устройств.
![SIKO AH25S](assets/img/siko-rotoline/AH25S-1.jpg)

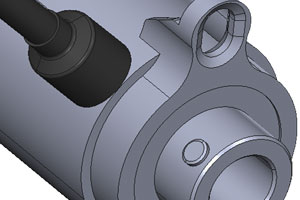

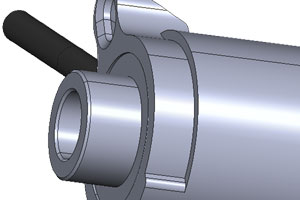

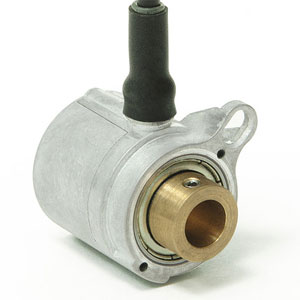

AH25S
Миниатюрный абсолютный аналоговый энкодер
![SIKO AH25S vid s boku](assets/img/siko-rotoline/AH25S-2.jpg)
ОПИСАНИЕ ТИПА
Абсолютный поворотный энкодер AH25S — миниатюрный магнитный однооборотный абсолютный энкодер с аналоговым выходом.
Этот датчик вращения с прочным литым корпусом был разработан специально для использования в мобильных машинах и имеет абсолютный диапазон 360°.
Благодаря своему чрезвычайно компактному размеру (ø25 мм) он предназначен для применения в условиях очень ограниченного пространства.
![AH3650M vid s boku](assets/img/siko-rotoline/AH3650M-1.jpg)

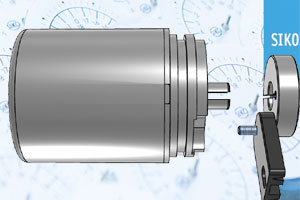

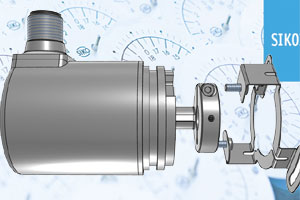

AH3650M
Компактный поворотный энкодер с полым валом и аналоговым интерфейсом

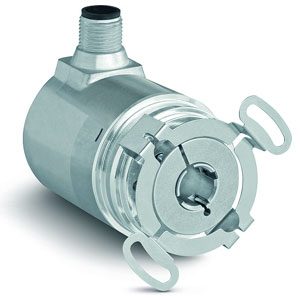

![AH3650M izometria](assets/img/siko-rotoline/AH3650M-2.jpg)
ОПИСАНИЕ ТИПА
Энкодер AH3650M представляет собой абсолютный магнитный однооборотный и многооборотный энкодер. Он отличается особой прочностью и устойчивостью к вибрациям.
Благодаря высокой степени защиты до IP67 и диапазону рабочих температур от -40 °C до +85 °C, он подходит для сложных промышленных применений.
Компактная конструкция диаметром 36 мм позволяет использовать энкодер в условиях ограниченного монтажного пространства.
Тип аналогового выхода, ток или напряжение, конфигурируется.

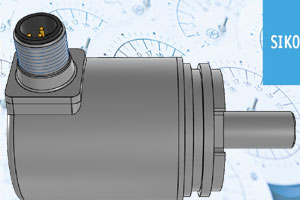

![AV3650M vid s boky](assets/img/siko-rotoline/AV3650M-1.jpg)

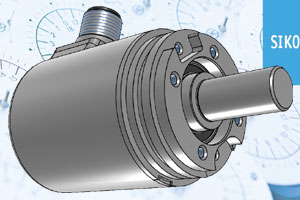

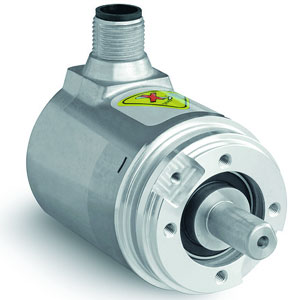

AV3650M
Компактный поворотный энкодер с валом и аналоговым интерфейсом
![AV3650M izometria](assets/img/siko-rotoline/AV3650M-2.jpg)
ОПИСАНИЕ ТИПА
Энкодер AV3650M представляет собой абсолютный магнитный однооборотный и многооборотный энкодер. Он отличается особой прочностью и устойчивостью к вибрациям.
Благодаря высокой степени защиты до IP67 и диапазону рабочих температур от -40 °C до +85 °C, он подходит для сложных промышленных применений.
Компактная конструкция диаметром 36 мм позволяет использовать энкодер в условиях ограниченного монтажного пространства.
Тип аналогового выхода, ток или напряжение, конфигурируется.

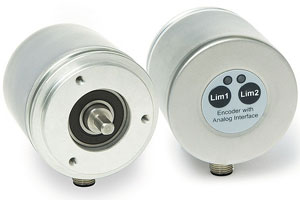

![AV58M](assets/img/siko-rotoline/AV58M-1.jpg)

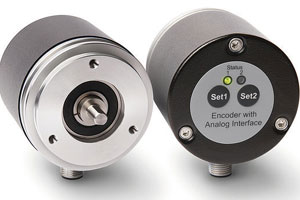

AV58M
Магнитный, абсолютный поворотный энкодер с валом и аналоговым интерфейсом
![AV58M izometria](assets/img/siko-rotoline/AV58M-2.jpg)
ОПИСАНИЕ ТИПА
Компактный поворотный энкодер с валом и аналоговым интерфейсомЭнкодер AV58M с функцией обучения представляет собой магнитный абсолютный энкодер с аналоговым выходом.

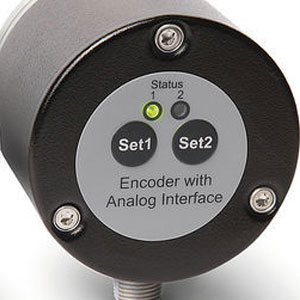

Энкодер может быть настроен на желаемый диапазон измерений с помощью двух кнопок на задней панели, а также через два внешних входа самим пользователем.
Устройство имеет безбатарейную многооборотную технологию.

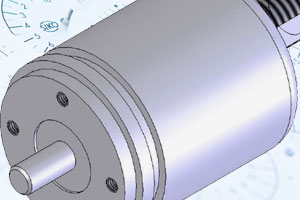

![WV36M/CAN izometria](assets/img/siko-rotoline/WV36M_CAN-1.jpg)

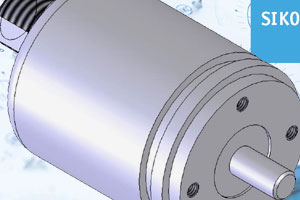

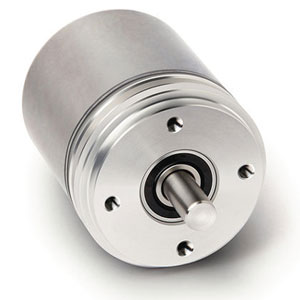

WV36M/CAN
Магнитный, абсолютный поворотный энкодер с валом и интерфейсом CANopen
![WV36M/CAN glavniy vid](assets/img/siko-rotoline/WV36M_CAN-2.jpg)
ОПИСАНИЕ ТИПА
Магнитный, абсолютный многооборотный поворотный энкодер WV36M/CAN - без батареек, с интерфейсом CANopen или SAE J1939.
Благодаря двойному шарикоподшипнику, компактной конструкции и неизнашиваемому магнитному методу измерения WV36M/CAN также лучше всего подходит для позиционирования в механически сложных условиях.
![WV36M/SSI izometria](assets/img/siko-rotoline/WV36M_CAN-1.jpg)
WV36M/SSI
Магнитный, абсолютный поворотный энкодер с валом и интерфейсом SSI
![WV36M/SSI glavniy vid](assets/img/siko-rotoline/WV36M_CAN-2.jpg)
ОПИСАНИЕ ТИПА
Магнитный, абсолютный многооборотный поворотный энкодер WV36M/SSI - без батареек, с полевой штной SSI.
Благодаря двойному шарикоподшипнику, компактной конструкции и неизнашиваемому магнитному методу измерения WV36M/SSI также лучше всего подходит для позиционирования в механически сложных условиях.
