PR electronics 5335
Температурный преобразователь

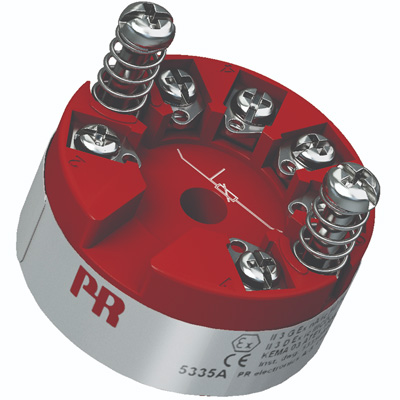

PR Electronics 5335
Универсальный 2-проводной преобразователь,
с питанием от токовой петли,
с HART 5
- Бренд
- PR electronics
- Артикул производителя
5335A, 5335D
- Назначение
- Преобразование выходных значений термопар,термометров сопротивления в аналоговые значения тока.
Объединение в сеть на основе HART-протокола
Гальваническая развязка - Наличие
- Склад в Европе, Дания
Обзор
Предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 и1000, NI100) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протокола HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
Архивированные данные регулярно подвергаются контролю на сохранность.
Каждый модуль тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421. Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.

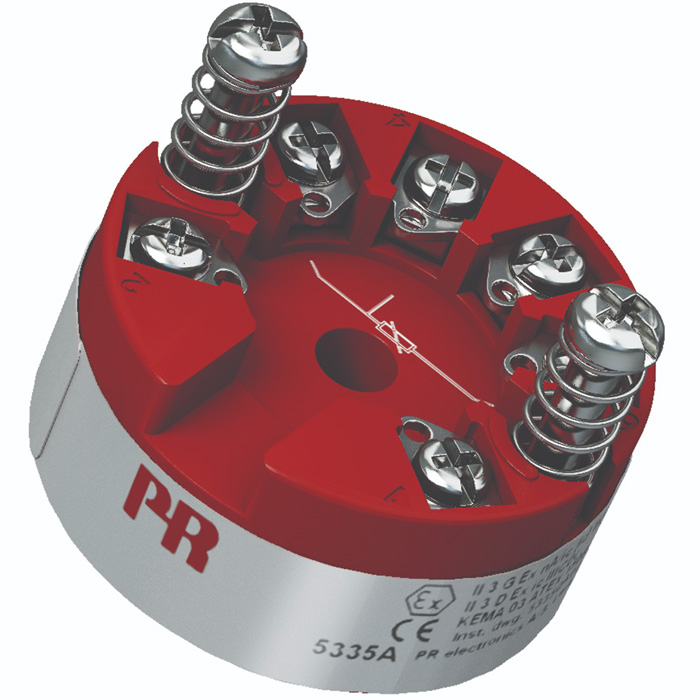

Тип 5335A
Универсальный 2-проводной преобразователь
с протоколом HART 5
ОПИСАНИЕ ТИПА
Предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 и1000, NI100) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протокола HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
Требования NAMUR учтены в следующих спецификациях –
NE 21 электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
NE 43 стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
NE89 стандарт датчиков температуры с цифровой обработкой сигнала.
Архивированные данные регулярно подвергаются контролю на сохранность.
Каждый модуль тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset.
Для справки, HART версии 7 и 5 совместимы, у 7 больше скорость, но ведомые устройства не имеют полной совместимости с сетями 5-й версии протокола, у 5 – 15 устройств в сети у 7-64.
Предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 и1000, NI100) в аналоговые значения тока и напряжения, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протокола HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
Требования NAMUR учтены в следующих спецификациях –
NE 21 электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
NE 43 стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
NE89 стандарт датчиков температуры с цифровой обработкой сигнала.
Архивированные данные регулярно подвергаются контролю на сохранность.
Каждый модуль тестируется между входом, выходом и питанием напряжением 1,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset.
Для справки, HART версии 7 и 5 совместимы, у 7 больше скорость, но ведомые устройства не имеют полной совместимости с сетями 5-й версии протокола, у 5 – 15 устройств в сети у 7-64.
