ОПИСАНИЕ ТИПА
Управляемый воздухом пневматический клапан. Состоит из привода с диафрагмой и 2-ходового корпуса клапана.
Пневмо привод перемещает диафрагму и шпиндель с коническим запорным элементом клапана, преодолевая усилие пружины, и переключает клапан.
Шпиндель имеет бессальниковую конструкцию с двойным уплотнением. Корпус привода изготовлен из эпоксидной смолы.
Температура среды до +140 °С.

Файлы для скачивания

• Тип 0262 - описание на Английском

ОПИСАНИЕ ТИПА
Проходной клапан с внешним управлением приводится в действие пневматическим способом.
Он состоит из мембранного привода и 2-ходового корпуса.
Между корпусом клапана и приводом расположена герметизирующая мембрана.
Мембранный привод перемещает шток клапана против действия пружины и переключает клапан.
Шток имеет бессальниковое исполнение с двойной прокладкой.
Корпус привода изготовлен из эпоксидной смолы

Файлы для скачивания

• Тип 0263 - описание на Английском

ОПИСАНИЕ ТИПА

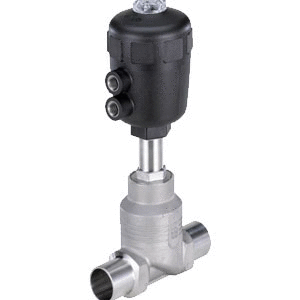

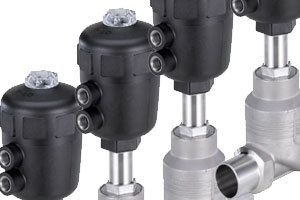

2/2-ходовой пневмоклапан состоит из пневматического поршневого привода и корпуса 2/2-ходового клапана. Привод изготавливается из PA или - для особых условий эксплуатации - из PPS. Надежное в работе и саморегулирующееся сальниковое уплотнение гарантирует высокую герметичность.
Клапаны не нуждаются в техобслуживании, они прочны, их легко можно дооснастить широким набором принадлежностей для индикации положения, ограничения хода или ручного управления. DN 10-100 мм.
Резьбовое, сварное или фланцевое присоединение.

Файлы для скачивания

• Тип 2012 - описание, на Русском
• Тип 2012 - описание, присоединение фланец, на Русском
• Тип 2012 - Руководство по эксплуатации, на Русском

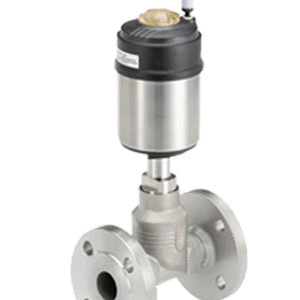

ОПИСАНИЕ ТИПА

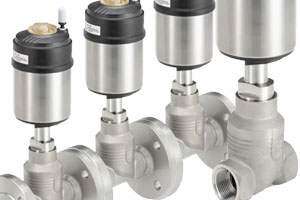

Клапан с прямым седлом предназначен для децентрализованной автоматизации технологических процессов и соответствует требованиям к эксплуатации в тяжелых условиях.
Уникальная конструкция упрощает интеграцию блоков автоматизации на всех этапах разработки — от электрической/оптической сигнализации положения и пневматического пуска до встроенного интерфейса промышленной сети.
Проверенная на практике саморегулирующаяся шевронная сальниковая манжета гарантирует максимально долгий срок службы и герметичность.
Система из клапана и блока автоматизации с высокой степенью интеграции отличается компактностью и имеет гладкие поверхности, оснащена каналами рабочего воздуха, соответствует степени защиты IP 65/67, стандарту NEMA Type 4X и обладает высокой химической стойкостью.

Файлы для скачивания

• Тип 2101 - описание, на Русском
• Тип 2101 - инструкция, на Русском

ОПИСАНИЕ ТИПА

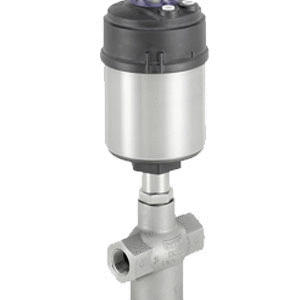

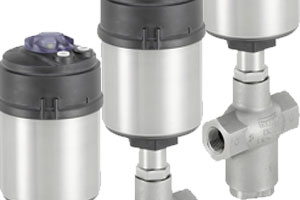

3-ходовой седельный клапан Bürkert тип 2106 состоит из пневмопривода серии ELEMENT и корпуса 3-ходового клапана из нержавеющей стали.
Путем перестановки рабочих подключений и соединений напорной линии могут быть реализованы различные функции управления потоками, например, смешивание или разделение сред.
Улучшенный корпус клапана тип 2006 позволяет достигать наилучших показателей пропускной способности. Саморегулирующееся сальниковое уплотнение обеспечивает высокую герметичность и надежную эксплуатацию в течение многих лет.
Конструкция клапана бладает всеми преимуществами современной децентрализованной автоматизации: прямым соединением блока управления с приводом, что обеспечивает компактный удобный дизайн, встроенными линиями подачи воздуха, классом защиты IP65/67/NEMA4X и высокой степенью химической стойкости.
Другими преимуществами клапана являются встроенный интерфейс Fieldbus и взрывозащищенный блок управления (дополнительные опции). Таким образом, компактный клапан зачастую является экономичной альтернативой двум отдельным запорным клапанам.

Файлы для скачивания

• Тип 2106 - описание, на Английском

ОПИСАНИЕ ТИПА
Конструкция системы, тип 8801 On/Off Classic позволяет встраивать блоки автоматизации во все варианты комплектации - от цифровых/оптических обратных сигналов положения, пневматических устройств управления, встроенного в качестве опции интерфейса полевой шины до взрывозащищенной управляющей головки.
Интегрированная система, состоящая из клапана и блока автоматизации, отличается компактностью и имеет степень защиты IP65/67/NEMA4X.

Файлы для скачивания
