PR electronics 6334
Температурные преобразователи

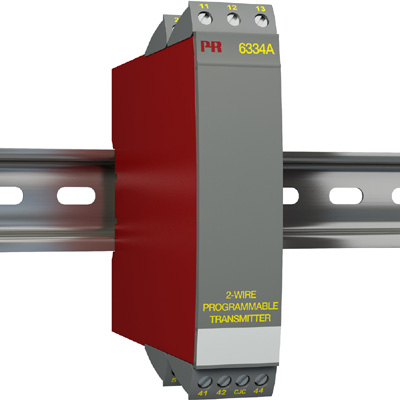

PR Electronics 6334
Тип 6334A
Программируемый 2-проводной преобразователь,
с питанием от токовой цепи
- Бренд
- PR electronics
- Артикул производителя
- 6334
- Назначение
- Преобразование выходных значений термопар, биполярных напряжений в аналоговые значения тока.
- Гальваническая развязка
- Наличие
- Склад в Европе, Дания
Обзор

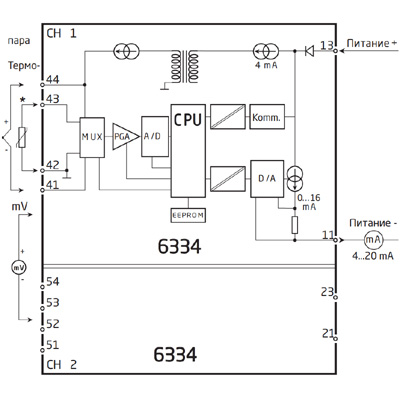

6334 - предназначен для преобразования выходных значений термоэлектрических преобразователей, биполярных милливольтовых напряжений в аналоговые значения тока, усиления напряжения в диапазоне mV, с питанием от токовой петли 4-20мА. Максимальное выходное значение может быть программно ограниченно. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется двух проводная схема включения датчика в измерительную цепь.
Варианты одно и двух канального исполнения. На каждый канал свой процессор обработки.
В каждом канале предусмотрена внешняя компенсация холодного спая.
Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
Измерительная цепь датчика не имеет гальванической развязки от выходной цепи питания. Однако гальваническая развязка между этими цепями способна выдерживать испытательное напряжение 500 В переменного тока в течение 1 минуты.
Модуль устанавливается вертикально или горизонтально на DIN-рейку.

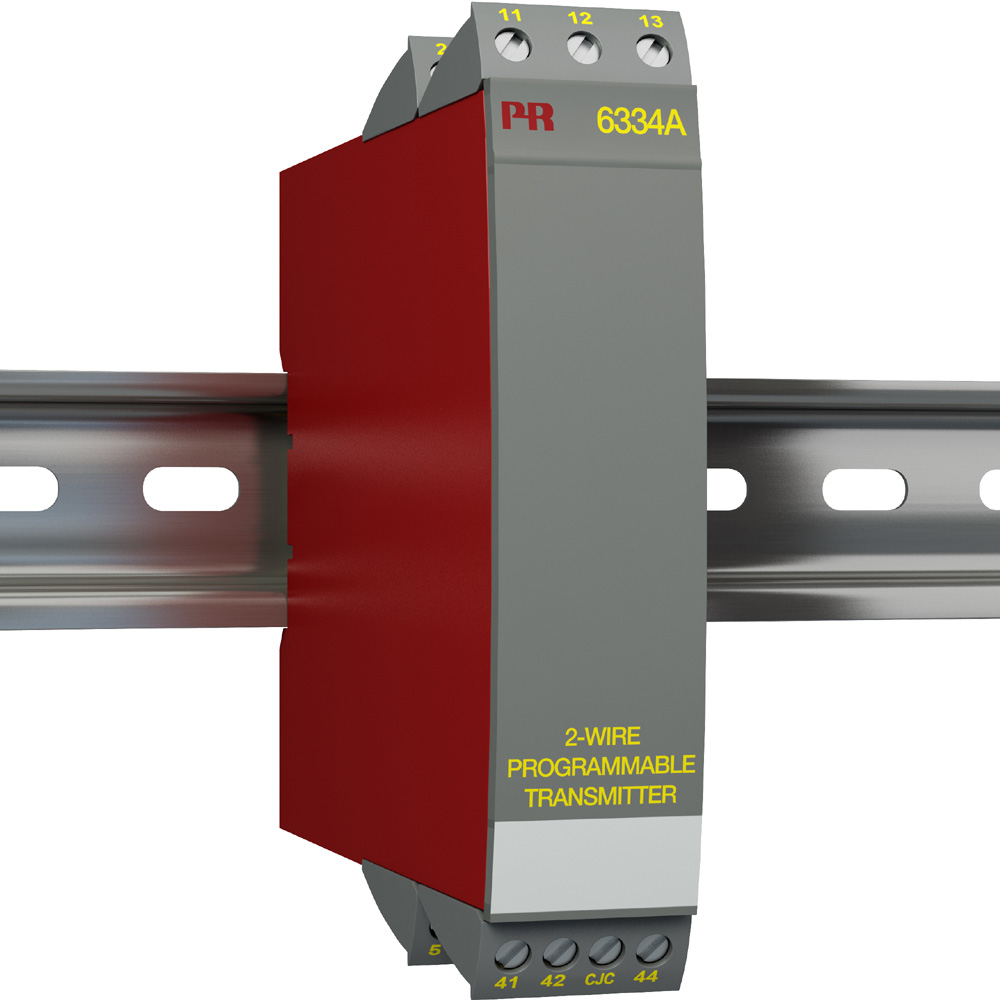

Тип 6334A
Программируемый 2-проводной преобразователь
ОПИСАНИЕ ТИПА

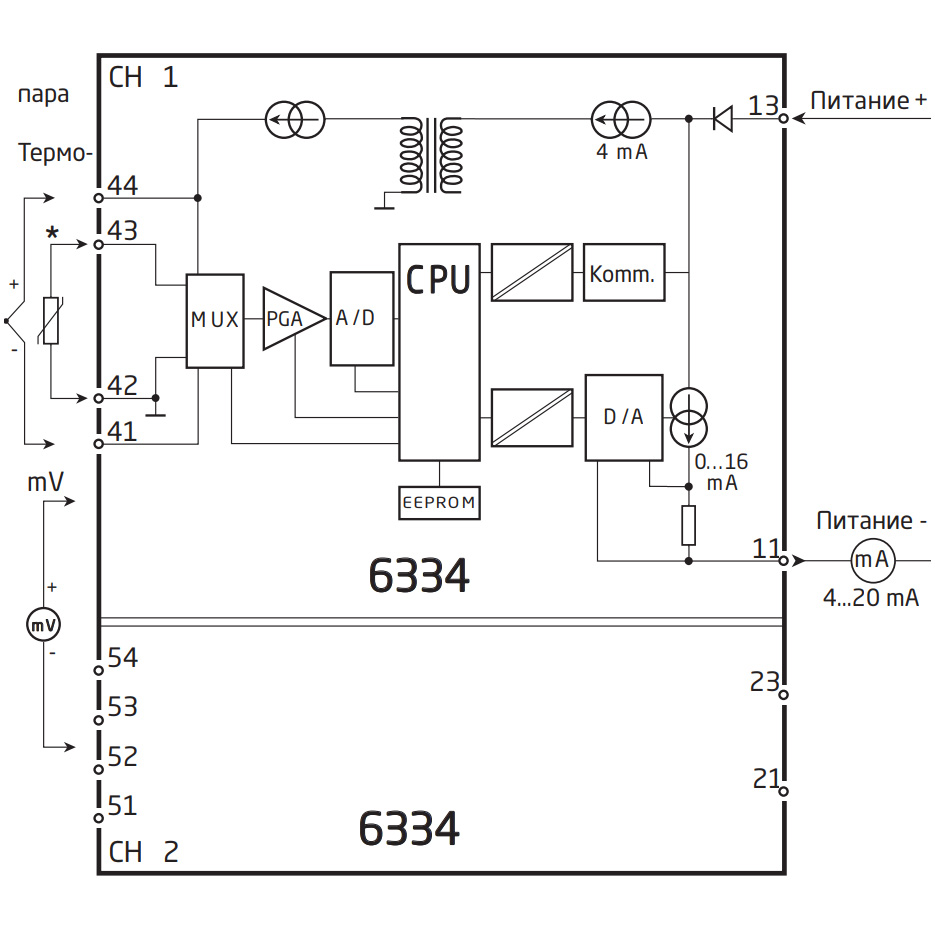

6334 - предназначен для преобразования выходных значений термоэлектрических преобразователей, биполярных милливольтовых напряжений в аналоговые значения тока, усиления напряжения в диапазоне mV, с питанием от токовой петли 4-20мА. Максимальное выходное значение может быть программно ограниченно. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется двух проводная схема включения датчика в измерительную цепь.
Варианты одно и двух канального исполнения. На каждый канал свой процессор обработки.
В каждом канале предусмотрена внешняя компенсация холодного спая.
Архивированные данные регулярно подвергаются контролю на сохранность.
Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset.
Требования NAMUR учтены в следующих спецификациях –
NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
Измерительная цепь датчика не имеет гальванической развязки от выходной цепи питания. Однако гальваническая развязка между этими цепями способна выдерживать испытательное напряжение 500 В переменного тока в течение 1 минуты.
Модуль устанавливается вертикально или горизонтально на DIN-рейку.
