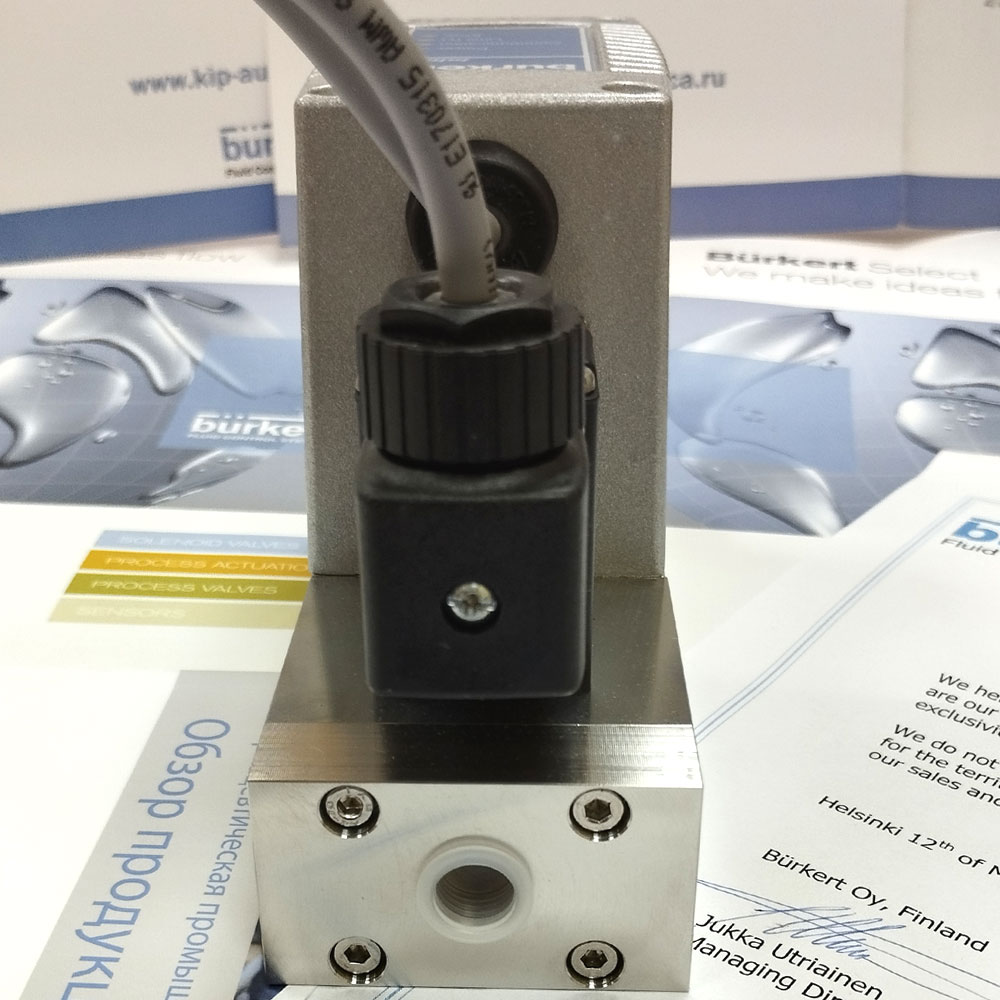

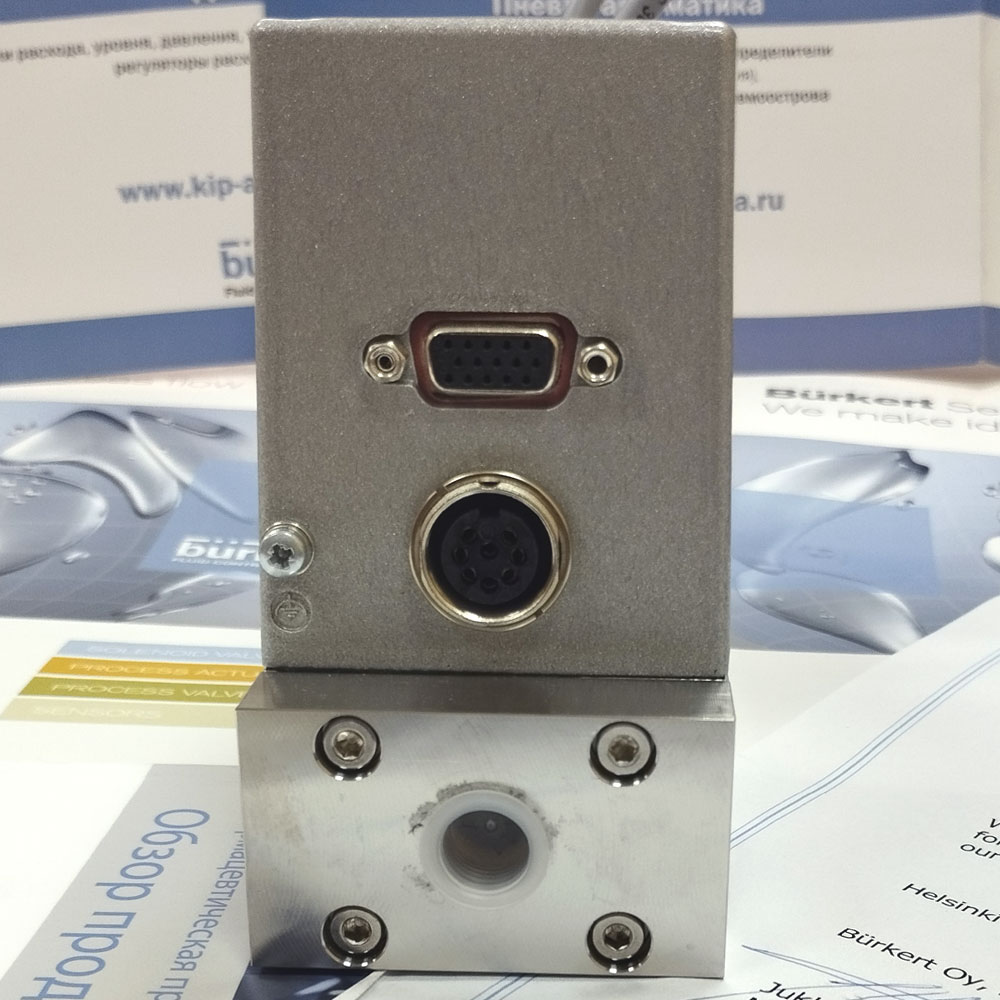

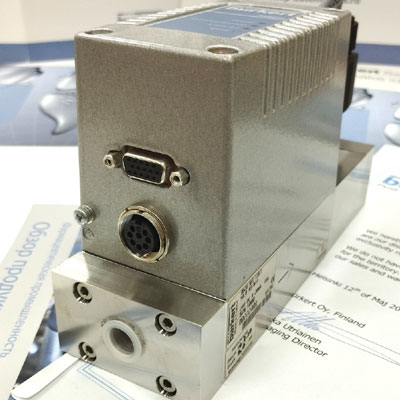

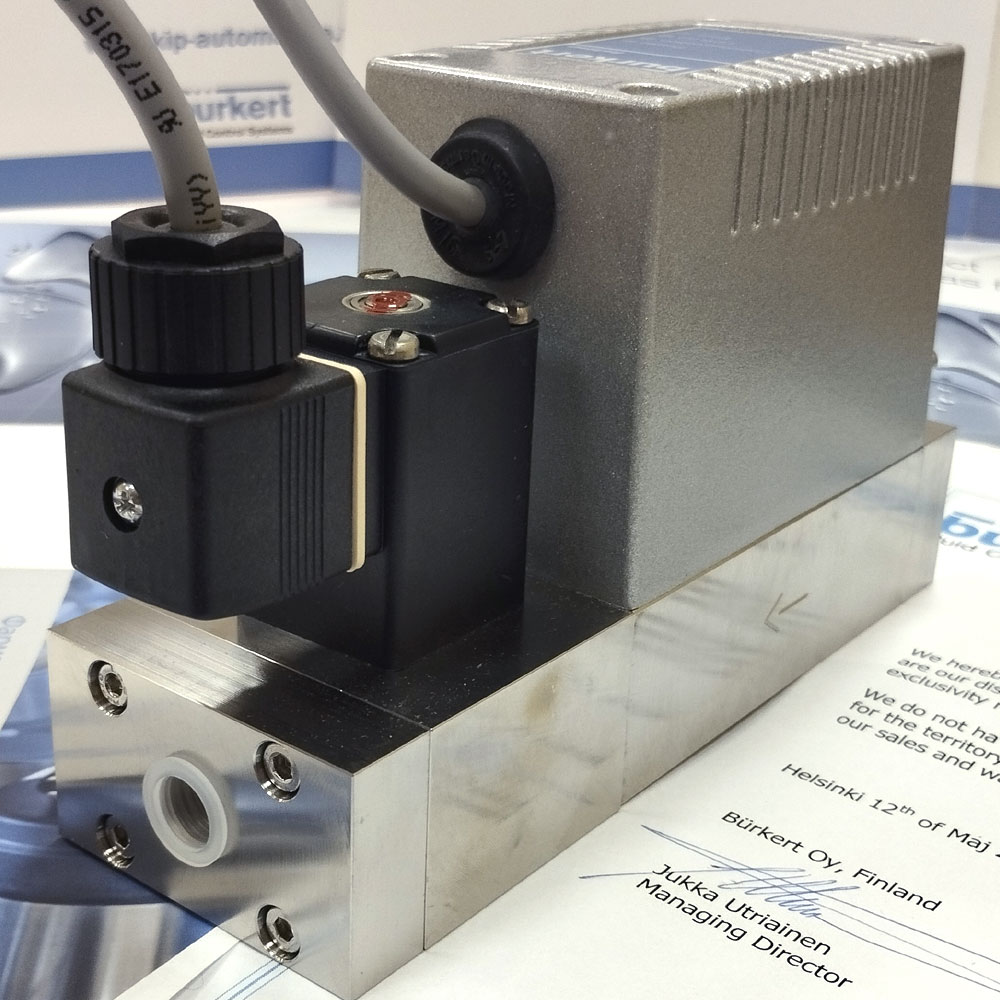

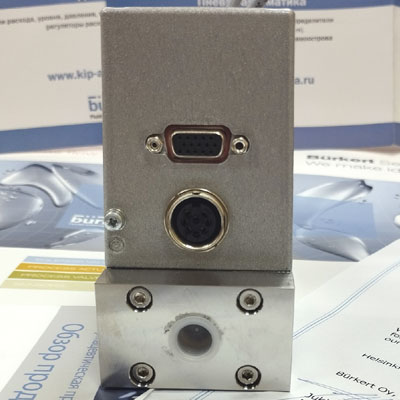

8626 Burkert
Регулятор массового расхода газов (MFC)
Burkert 8626
Регулятор массового расхода газов (MFC)
- Бренд
- Burkert
- Артикул производителя
- 8626
- Назначение
- Измерения,регулирование массового расхода газа.
- Наличие
- Склад в Москве
- ID-№
- 00222401 - 2 шт
Описание
Burkert 8626
Пропорциональный клапан прямого действия от Bürkert в качестве привода гарантирует высокую чувствительность отклика.
Встроенный ПИ-регулятор обеспечивает превосходные характеристики управления MFC.
Опционально 8626 может быть откалиброван для двух разных газов; Пользователь может переключаться между этими двумя газами.
В качестве электрических интерфейсов доступны как аналоговые стандартные сигналы, так и полевые шины.
Контроллер массового расхода типа 8626 специально разработан для использования в суровых условиях из-за низкой чувствительности к загрязнениям и высокого класса защиты IP.
Тип 8626
Регулятор массового расхода газов (MFC)
ОПИСАНИЕ ТИПА
Регулятор массового расхода газов (MFC) Burkert 8626
Регулятор массового расхода (MFC) тип 8626, 8712 используется исключительно для регулирования массового расхода чистых сухих газов.
Регулятор включает:
Датчик для измерения массового расхода среды
Управляющую электронику
Пропорциональный клапан с низким коэффициентом трения и высокой чувствительностью.
Интегрированные датчики расхода используют термический принцип измерения массового расхода (анемометрический и калориметрический). Основными элементами датчика являются термосопротивление и измерительное сопротивление. Газ, проходящий через устройство, изменяет разность температур между двумя резисторами.
Термические измерения позволяют регулятору массового расхода корректировать требуемый массовый расход почти независимо от колебаний давления и температуры в соответствующей системе.
Электроника сравнивает измеренное значение (х) массового расхода с заданным значением массового расхода (w). Затем выполняет расчет воздействующей переменной (у) и передает полученное значение для регулирования открытия пропорционального клапана. Скорость потока либо поддерживается на постоянном уровне, либо изменяется
до установленного значения.
Регулятор работает независимо от колебаний давления или увеличения сопротивления потока, которое может быть вызвано загрязнением фильтра. Быстродействующий электромагнитный клапан и динамический датчик определяют общее время отклика.
Измеренное значение массового расхода также передается (Хout) на удаленное устройство через аналоговый или цифровой выход (полевая шина).
Электроника обрабатывает значение уставки массового расхода и измеренные значения, и регулирует степень открытия электромагнитного клапана.
Электромагнитный клапан, используемый для регулятора массового расхода, – это нормально закрытый пропорциональный клапан прямого действия.
Номинальный диаметр электромагнитного клапана определяется требуемым номинальным расходом Qном, параметрами давления и температуры процесса и плотностью рабочей среды.
Если на термосопротивление подается постоянное напряжение, то разница сопротивлений температурных датчиков будет являться величиной массового расхода газа, проходящего через чип.
