PR electronics 3102
Температурные преобразователи

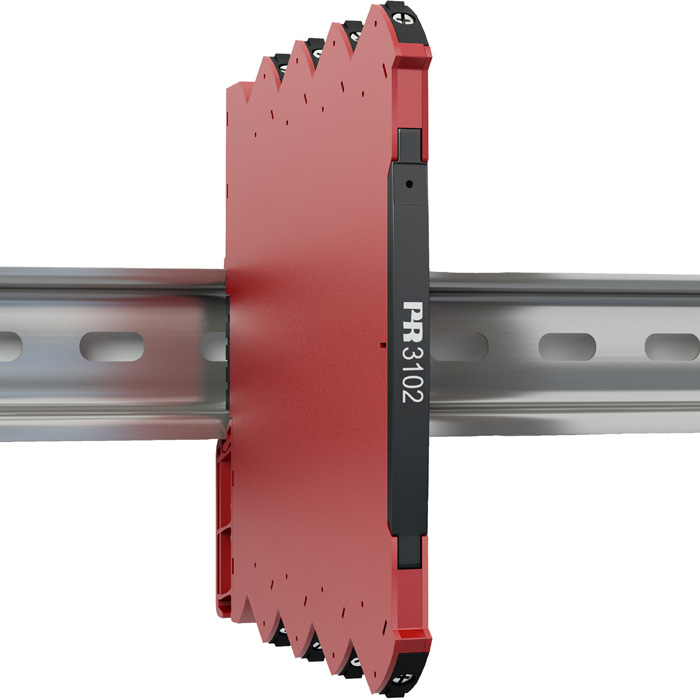

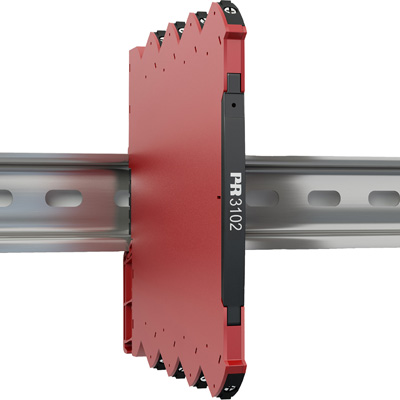

PR Electronics 3102
Преобразователь выходных значений термометра сопротивления
- Бренд
- PR electronics
- Артикул производителя
- 3102
- Назначение
- Преобразование выходных значений термометра сопротивления в аналоговые значения тока, напряжения
- Наличие
- Склад в Европе, Дания
Обзор
3102 - предназначен для преобразования выходных значений термометра сопротивления (Pt100 - сопротивление 100 Ом при температуре 0 °C) в аналоговые значения тока и напряжения. Точность преобразования во всех доступных диапазонах, менее 0,1%. Используется все схемы подключения датчика в измерительную цепь.
Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <30 мс) и сглаживать выходной сигнал датчика (при установке <300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
Преобразователь 3102 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
Тип 3102
Преобразователь Pt100
ОПИСАНИЕ ТИПА
3102 - предназначен для преобразования выходных значений термометра сопротивления (Pt100 - сопротивление 100 Ом при температуре 0 °C) в аналоговые значения тока и напряжения. Точность преобразования во всех доступных диапазонах, менее 0,1%. Используется все схемы подключения датчика в измерительную цепь.
Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <30 мс) и сглаживать выходной сигнал датчика (при установке <300 мс). Значение можно выбрать с помощью DIP-переключателя. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
3102 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43. Гальванической развязки нет.
Преобразователь 3102 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.
