PR electronics 4114
Универсальный преобразователь

ОПИСАНИЕ ТИПА

  4114 был разработан в соответствии со строжайшими директивами по безопасности и поэтому может использоваться в установках с требованиями SIL 2 и подходит для использования в системах с уровнем безопасности (PL) «d» согласно ISO-13849.

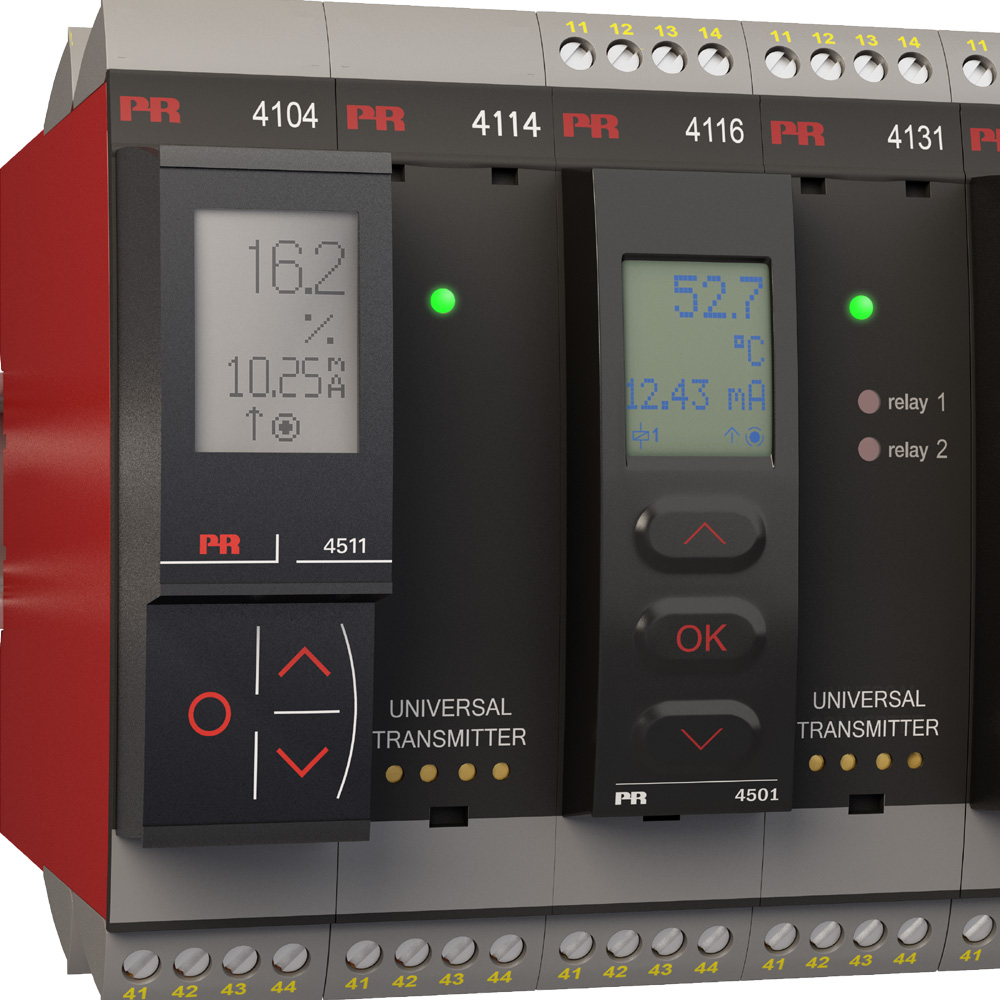

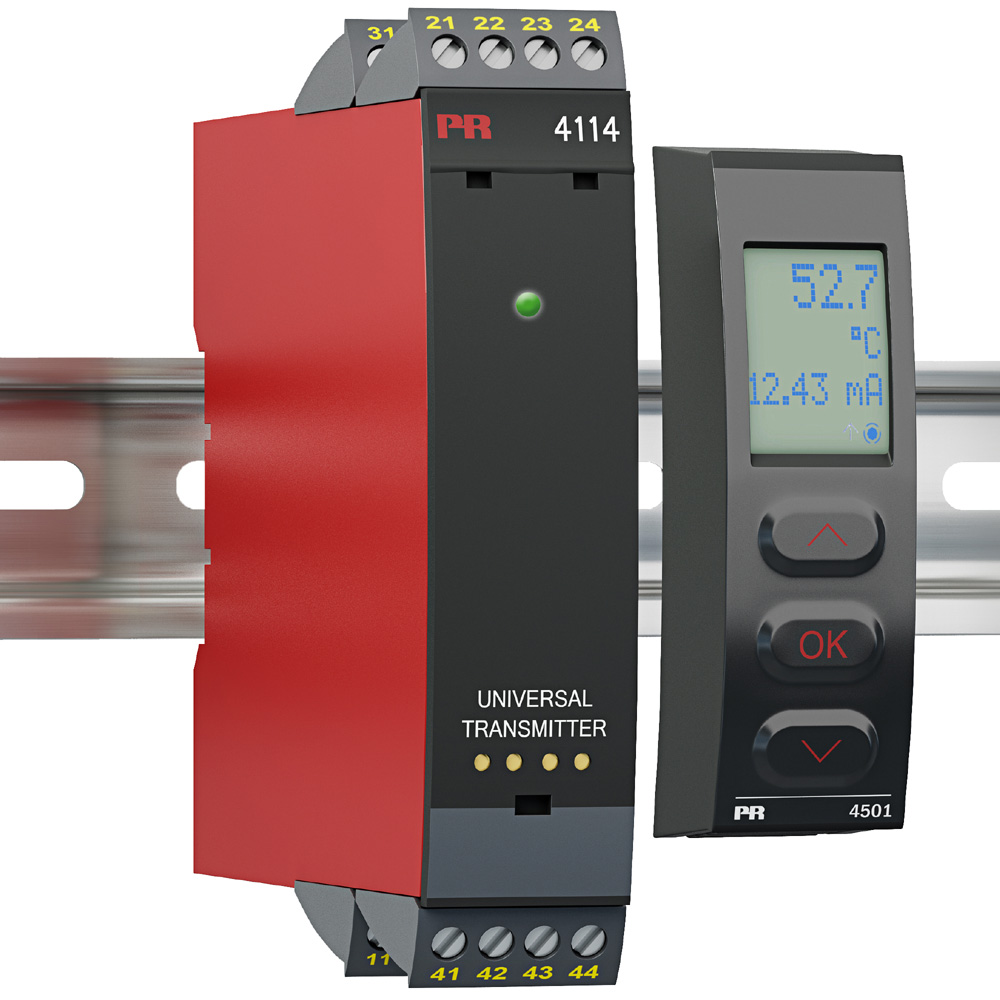

  Модуль программируется через съемный дисплей (4501) - калибровка процесса, имитация сигнала, защита паролем, диагностика ошибок и выбор текстов справки на нескольких языках. 4114 оснащен электронными аппаратными переключателями и нет необходимости открывать устройство для установки DIP-переключателей. Светодиоды на передней панели указывает на состояние устройства.
  4114 позволяет управлять технологическим процессом через аналоговый выход, измерять температуру с помощью датчика сопротивления или термопары. Линейное изменение сопротивления преобразуется в стандартный аналоговый сигнал тока / напряжения, например в соленоидных клапанах, дроссельных заслонках или линейных перемещений с подключенными потенциометрами. Аналоговые сигналы (входные и выходные) гальванически развязаны с землей. 4114 может служить источником питания и изолятором сигналов для 2-проводных преобразователей.
  Каждый модуль тестируется с высоким уровнем гальванической изоляции 3 портов с напряжением 2,3 кВ переменного тока.
