PR electronics 3118
Преобразователь стандартных сигналов тока, напряжения, сплитер с гальванической развязкой

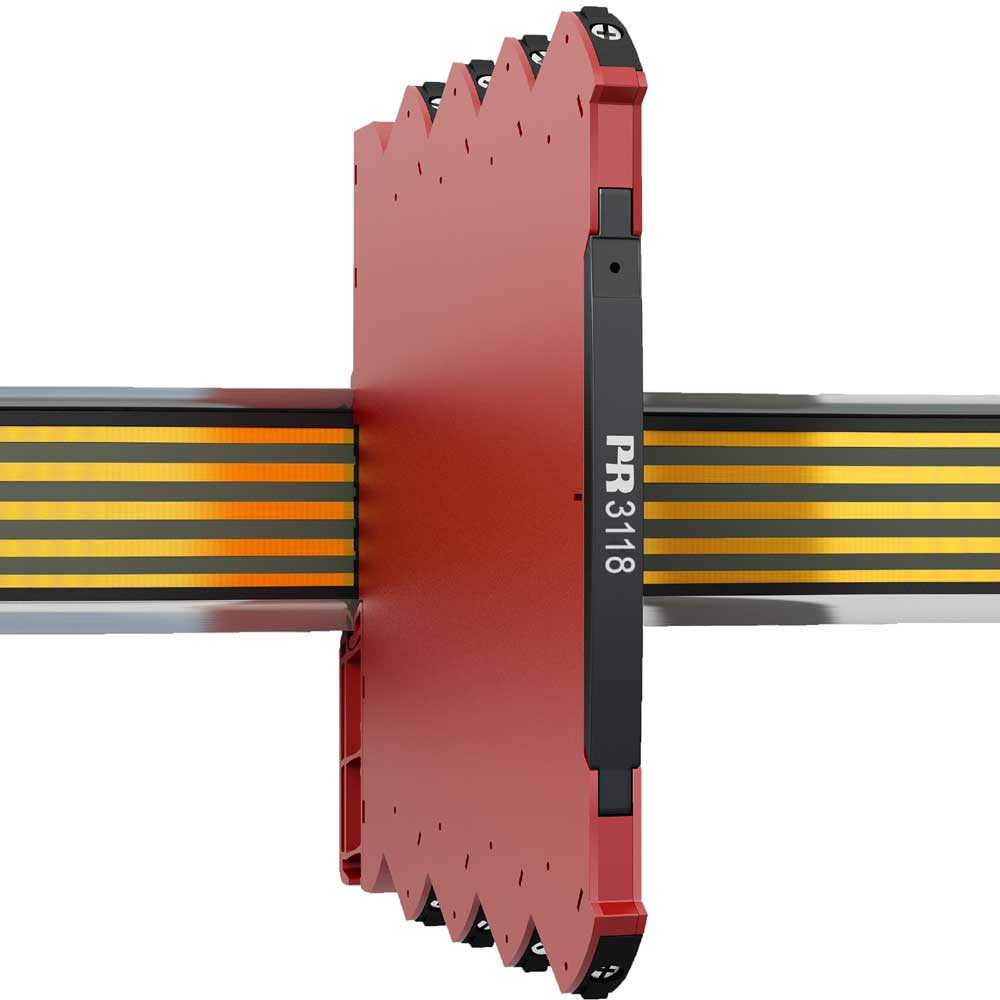

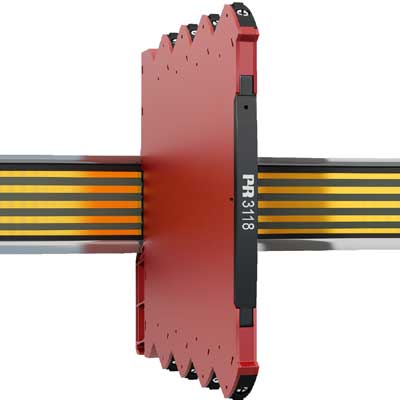

PR Electronics 3118
Преобразователь, распределитель, изолятор
- Бренд
- PR electronics
- Артикул производителя
- 3118
- Назначение
- Преобразование входных сигналов
с изолированием входа и выхода,
дублирование на два канала - Наличие
- Склад в Европе, Дания
Описание

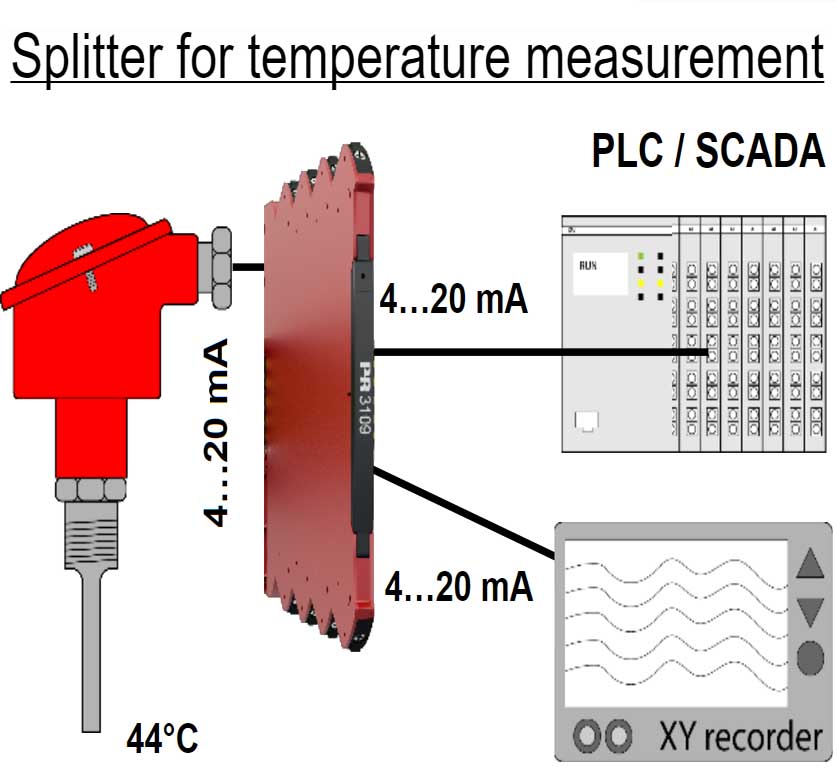

Модель 3118 представляет собой изолирующий преобразователь и разветвитель, который можно использовать для преобразования стандартных биполярных аналоговых сигналов процесса в два отдельных униполярных аналоговых сигнала.
Устройство предлагает 4-портовую изоляцию, обеспечивает подавление перенапряжений и защищает системы управления от переходных процессов и шума.
Модель 3118 также устраняет контуры заземления и может использоваться для измерения плавающих сигналов.
Монтаж модели 3118 может осуществляться в безопасной зоне или в зоне 2 и Cl. 1 категории 2 и одобрен для морского применения.
Аналоговый выход можно легко настроить и запрограммировать на биполярный режим в диапазонах ±10 мА и ±20 мА (*специальная настройка).
Гибкое питание 24 В постоянного тока (±30%) через шину питания или разъемы.
Превосходная точность преобразования, лучше 0,05% от выбранного диапазона.
Зеленый светодиод на передней панели указывает рабочее состояние устройства.
Все клеммы защищены от перенапряжения и ошибки полярности.
Соответствуя рекомендациям NAMUR NE21, 3118 обеспечивает высочайшие характеристики измерений в суровых условиях электромагнитной совместимости.
Высокая гальваническая развязка 2,5 кВ переменного тока.
Быстрое время отклика входа-выхода < 7 мс / > 100 Гц – 10 Гц, Ослабление полосы пропускания возможно с помощью DIP-переключателя..
Отличное соотношение сигнал/шум > 60 дБ.
Простая настройка диапазонов измерения, откалиброванных на заводе, с помощью DIP-переключателей.
Очень низкое энергопотребление позволяет монтировать на DIN-рейку без необходимости в воздушном зазоре (до 165 единиц на метр).
Широкий температурный диапазон эксплуатации: -25...+70°С.
Устройство предлагает 4-портовую изоляцию, обеспечивает подавление перенапряжений и защищает системы управления от переходных процессов и шума.
Модель 3118 также устраняет контуры заземления и может использоваться для измерения плавающих сигналов.
Монтаж модели 3118 может осуществляться в безопасной зоне или в зоне 2 и Cl. 1 категории 2 и одобрен для морского применения.
Аналоговый выход можно легко настроить и запрограммировать на биполярный режим в диапазонах ±10 мА и ±20 мА (*специальная настройка).
Гибкое питание 24 В постоянного тока (±30%) через шину питания или разъемы.
Превосходная точность преобразования, лучше 0,05% от выбранного диапазона.
Зеленый светодиод на передней панели указывает рабочее состояние устройства.
Все клеммы защищены от перенапряжения и ошибки полярности.
Соответствуя рекомендациям NAMUR NE21, 3118 обеспечивает высочайшие характеристики измерений в суровых условиях электромагнитной совместимости.
Высокая гальваническая развязка 2,5 кВ переменного тока.
Быстрое время отклика входа-выхода < 7 мс / > 100 Гц – 10 Гц, Ослабление полосы пропускания возможно с помощью DIP-переключателя..
Отличное соотношение сигнал/шум > 60 дБ.
Простая настройка диапазонов измерения, откалиброванных на заводе, с помощью DIP-переключателей.
Очень низкое энергопотребление позволяет монтировать на DIN-рейку без необходимости в воздушном зазоре (до 165 единиц на метр).
Широкий температурный диапазон эксплуатации: -25...+70°С.
Тип 3118
Преобразование стандартных сигналов с развязкой, распределитель на два
Распределитель сигналов с развязкой 3118

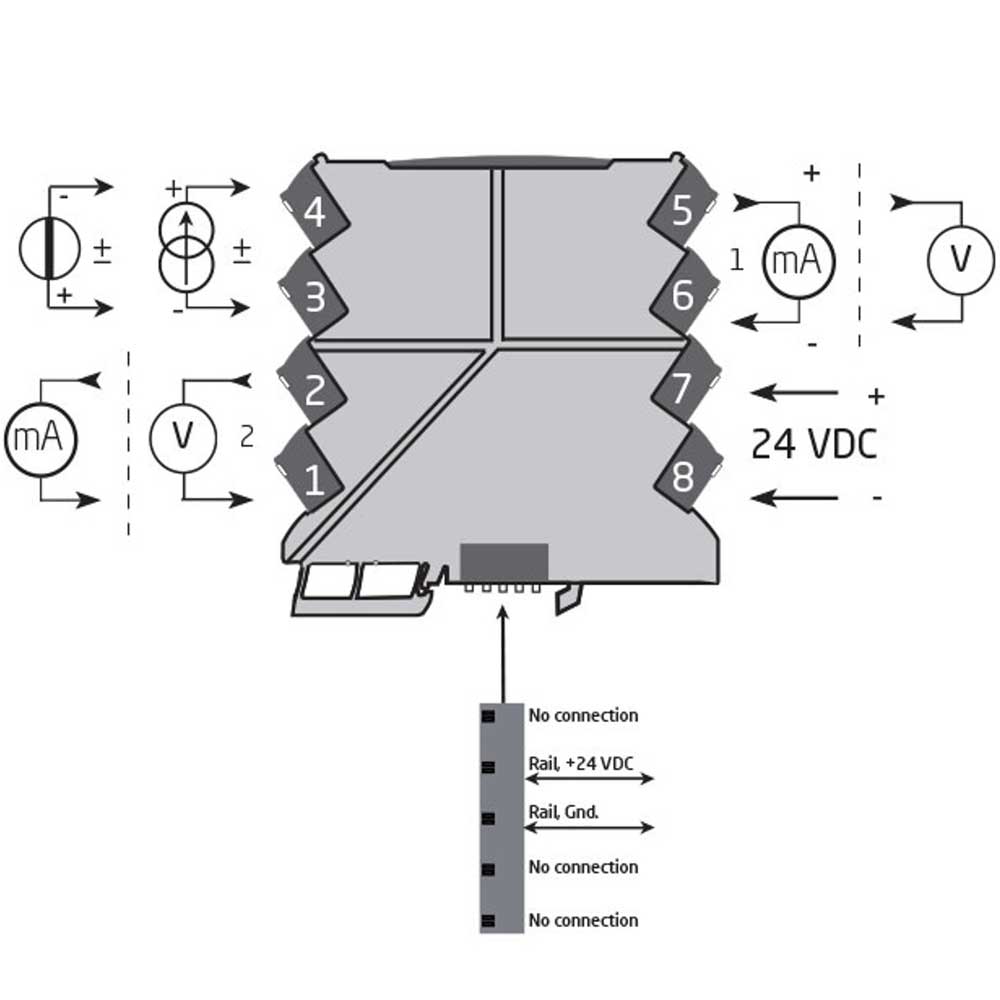

Устройства семейства 3000 могут устанавливаться на шину DIN или питающий шинопровод. Для морских применений обязательна установка модуля на шинный фиксатор (PR 9404). Блоки питания могут устанавливаться на питающий шинопровод в соответствии с требованиями заказчика.
На передней панели модулей семейства 3000 предусмотрено место для прикрепления маркировки. Это участок 5 х 7,5 мм.
В технических характеристиках указана максимальная необходимая мощность при номинальных рабочих значениях (напряжение питания 24 В, температура окружающей среды 60 °C, нагрузка 600 Ом и выходной ток 20 мА). В зависимости от выбранного источника питания могут потребоваться внешние защитные предохранители.
Устройства серии 3000 обладают множеством функций, упрощающих работу пользователя и позволяющих эффективно устранять неполадки. Мониторинг рабочего состояния/статуса осуществляется с помощью светодиодов на передней панели.
Устройства должны устанавливаться в пригодных оболочках-корпусах, обеспечивающих защиту не хуже IP54, с учетом условий среды, в которой будет производиться эксплуатация оборудования. При превышении температурой 70°C в номинальных условиях на кабеле или в точке кабельного ввода, или 80°C в месте разветвления проводов, температурная спецификация выбранного кабеля должна соответствовать текущей измеренной температуре. Чтобы предотвратить воспламенение взрывоопасной газовой среды, отключайте питание перед проведением технического обслуживания и не отделяйте контакты, находящиеся под напряжением, в атмосфере с присутствием взрывоопасных газов.
Для монтажа на питающую шину в зоне 2 разрешается использование только шины Power Rail 9400, запитанной от управления блоком питания Power Control Unit тип 9410. Не устанавливайте и не снимайте модули на питающую шину/с нее во взрывоопасной газовой среде.
