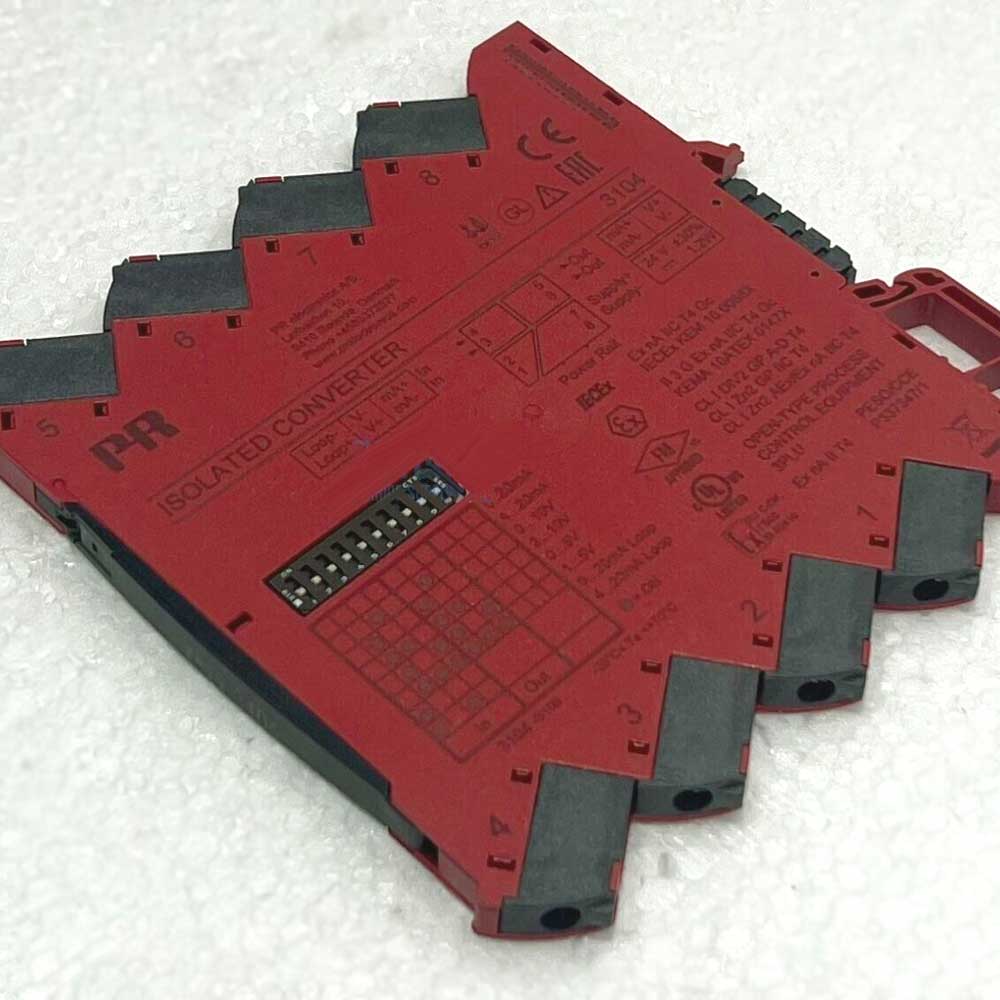

Повторитель сигналов с развязкой 3104
Устройства семейства 3000 могут устанавливаться на шину DIN или питающий шинопровод. Для морских применений обязательна установка модуля на шинный фиксатор (PR 9404). Блоки питания могут устанавливаться на питающий шинопровод в соответствии с требованиями заказчика.
На передней панели модулей семейства 3000 предусмотрено место для прикрепления маркировки. Это участок 5 х 7,5 мм.
В технических характеристиках указана максимальная необходимая мощность при номинальных рабочих значениях (напряжение питания 24 В, температура окружающей среды 60 °C, нагрузка 600 Ом и выходной ток 20 мА). В зависимости от выбранного источника питания могут потребоваться внешние защитные предохранители.
Устройства серии 3000 обладают множеством функций, упрощающих работу пользователя и позволяющих эффективно устранять неполадки. Мониторинг рабочего состояния/статуса осуществляется с помощью светодиодов на передней панели.
Устройства должны устанавливаться в пригодных оболочках-корпусах, обеспечивающих защиту не хуже IP54, с учетом условий среды, в которой будет производиться эксплуатация оборудования. При превышении температурой 70°C в номинальных условиях на кабеле или в точке кабельного ввода, или 80°C в месте разветвления проводов, температурная спецификация выбранного кабеля должна соответствовать текущей измеренной температуре. Чтобы предотвратить воспламенение взрывоопасной газовой среды, отключайте питание перед проведением технического обслуживания и не отделяйте контакты, находящиеся под напряжением, в атмосфере с присутствием взрывоопасных газов.

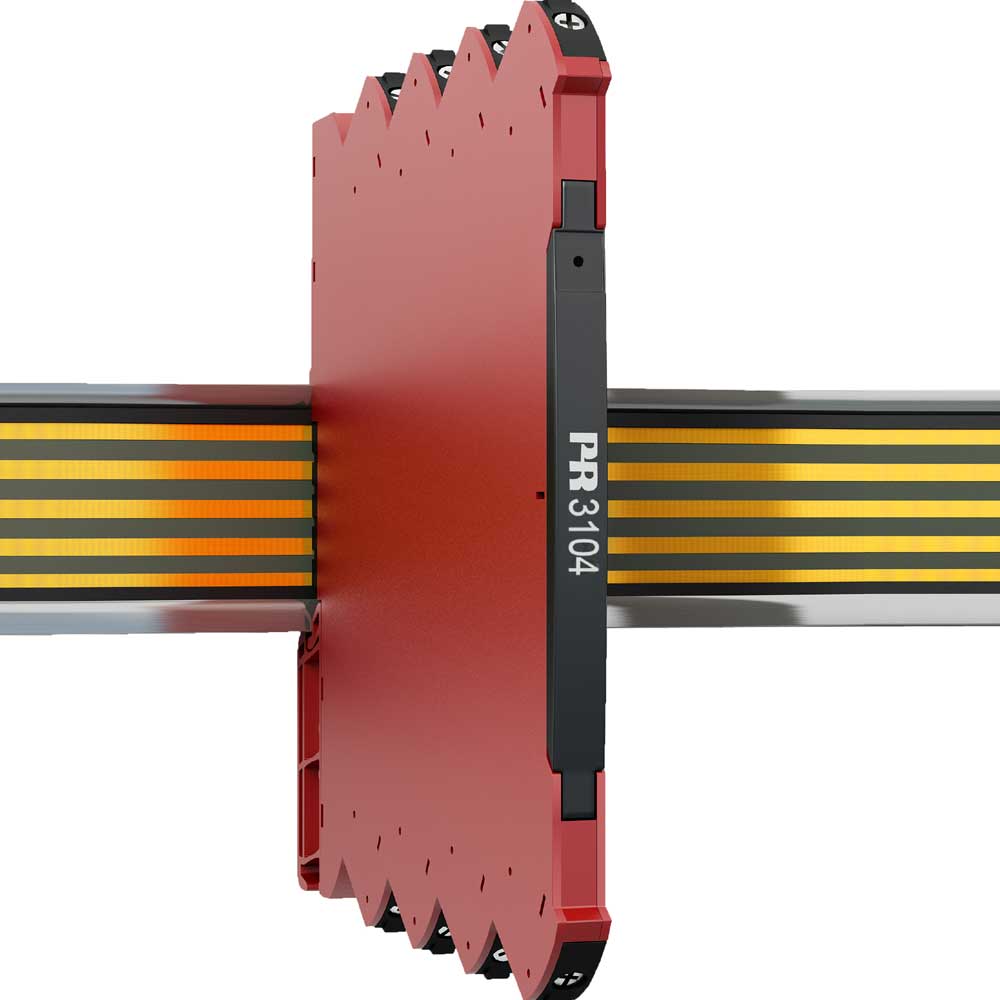

Для монтажа на питающую шину в зоне 2 разрешается использование только шины Power Rail 9400, запитанной от управления блоком питания Power Control Unit тип 9410. Не устанавливайте и не снимайте модули на питающую шину/с нее во взрывоопасной газовой среде.
