…основан на использовании эффекта Холла.
Энкодер состоит из двух частей: магнитного исполнительного механизма (актуатора) и собственно датчика, заключенного в отдельный корпус.
Специальная микросхема, которая находится внутри корпуса датчика, регистрирует угол поворота актуатора и преобразует его в выходной сигнал нужного вида.
AH3650M SIKO
Магнитный абсолютный энкодер
ВЫ ПОКИДАЕТЕ СКЛАД
SIKO AH3650M
Компактный поворотный энкодер с полым валом и аналоговым интерфейсом
- Бренд
- SIKO
- Артикул производителя
- AH3650M
- Назначение
- Преобразование значения угла поворота в модулированный или линейный сигнал
- Наличие
- Склад в Европе. Германия
Описание

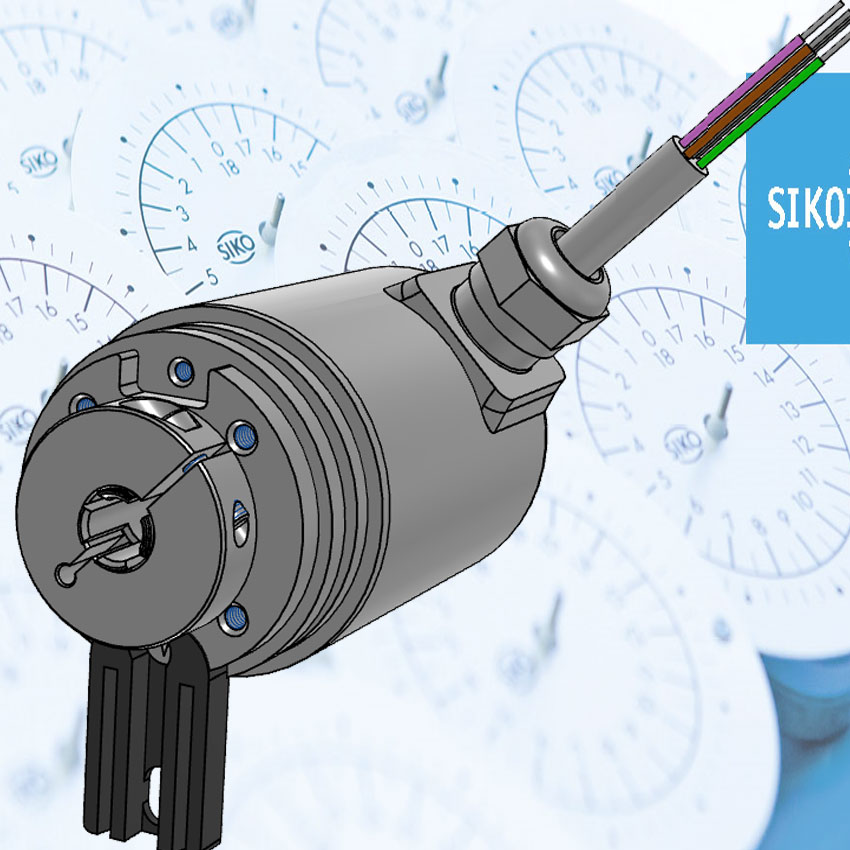

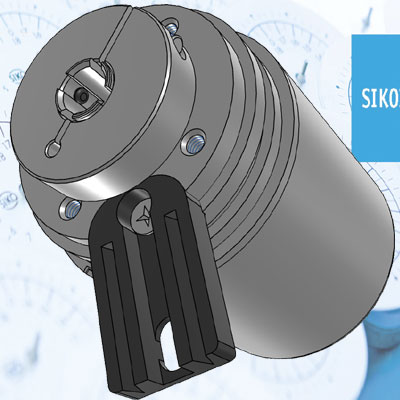

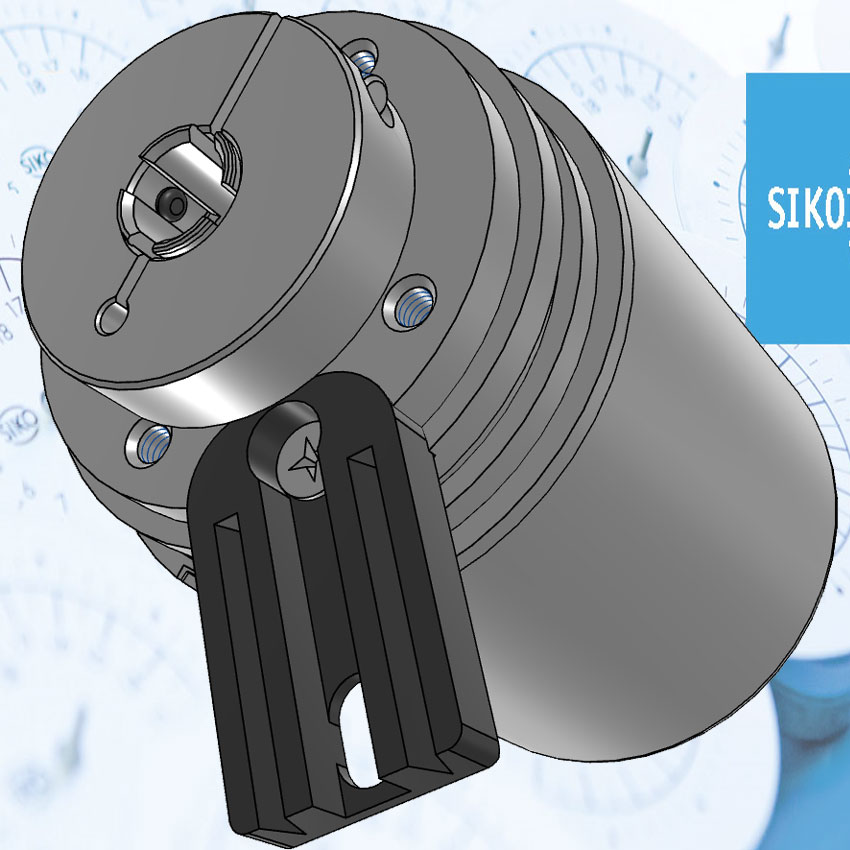

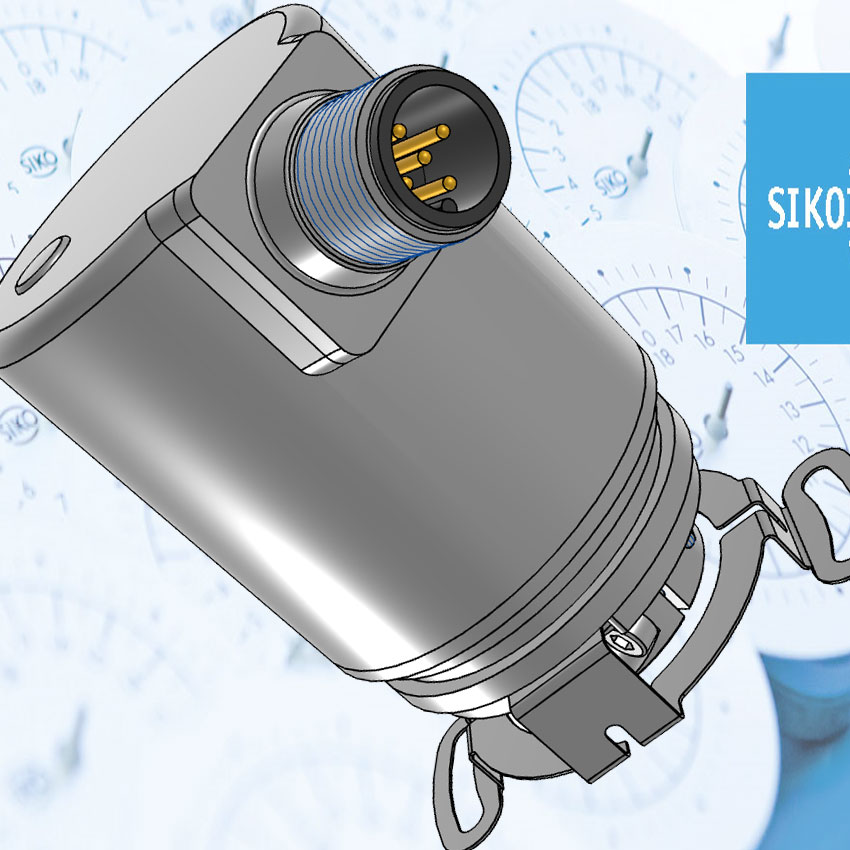

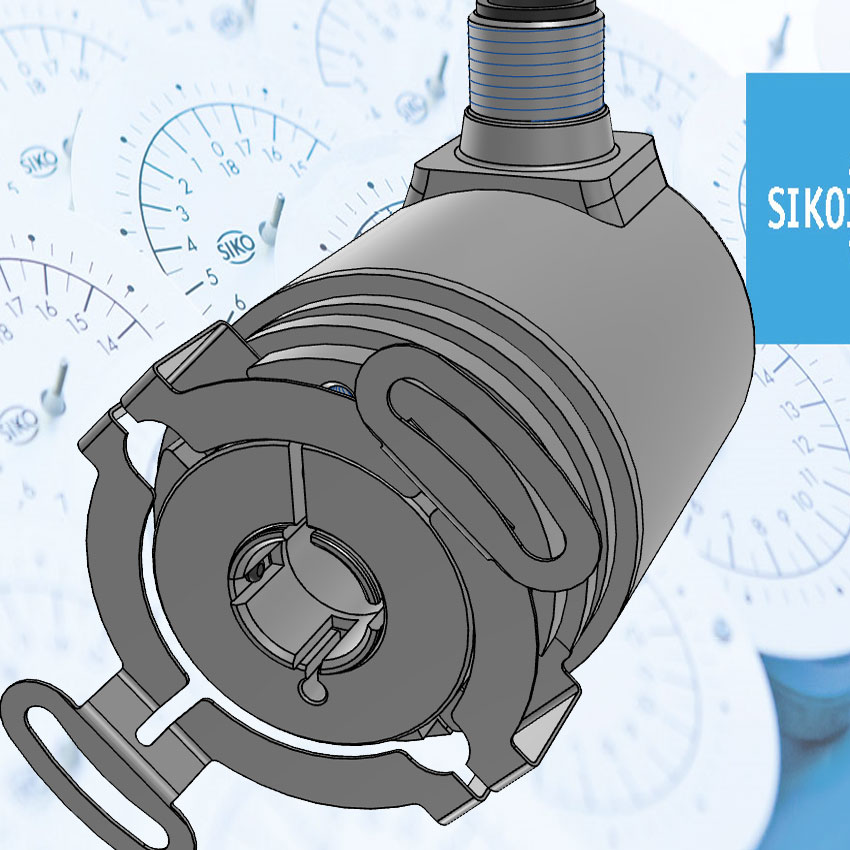

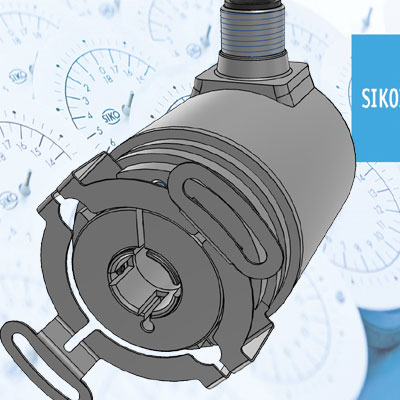

Энкодер AH3650M представляет собой абсолютный магнитный однооборотный и многооборотный энкодер. Он отличается особой прочностью и устойчивостью к вибрациям.
Благодаря высокой степени защиты до IP67 и диапазону рабочих температур от -40 °C до +85 °C, он подходит для сложных промышленных применений.
Компактная конструкция диаметром 36 мм позволяет использовать энкодер в условиях ограниченного монтажного пространства.
Тип аналогового выхода, ток или напряжение, конфигурируется.
AH3650M
Компактный поворотный энкодер с полым валом и аналоговым интерфейсом
Абсолютный энкодер AH3650M
Абсолютные энкодеры AV3650M и AH3650M сочетают в себе точное измерение положения с особенно компактным и прочным корпусом и представляют собой оптимальное решение для эффективного и экономичного измерения положения. Абсолютные значения положения определяются с помощью встроенных аналоговых интерфейсов. Множество различных вариантов, таких как 0...10 В, 0... 5 В и 4... 20 мА.
Энкодеры с магнитным принципом измерения имеют многооборотную систему, основанную на технологии сбора энергии, которая позволяет измерять обороты без использования механического редуктора или аккумулятора. В результате датчики не только не подвержены износу и техническому обслуживанию, но и впечатляют благодаря отсутствию дополнительных расходов. Несмотря на компактную конструкцию с наружным диаметром всего 36 мм, поворотные энкодеры могут абсолютно точно зарегистрировать более 65 000 оборотов. Благодаря встроенной функции обучения пользователи могут легко адаптировать аналоговый интерфейс тока или напряжения к требуемому диапазону измерений.
Еще одним преимуществом датчиков является их прочная и устойчивая конструкция. Независимо от вибрации, грязи, влажности или температуры, это не является проблемой для поворотных энкодеров благодаря классу защиты IP67 и широкому диапазону температур от -40°C до +85°C. Таким образом, поворотные энкодеры обеспечивают надежные значения положения даже в сложных промышленных условиях. Благодаря своей компактной конструкции поворотные энкодеры особенно подходят для использования в условиях ограниченного пространства для установки. Варианты энкодеров AV3650M и AH3650M обеспечивают высокую степень гибкости при установке на корпус машины. В то время как AH3650M доступен с различными диаметрами полых валов от 6 до 10 мм, AV3650M может быть выбран с различными конструкциями сплошных валов. Оба датчика доступны с обычными типами монтажа, что упрощает их интеграцию в общую систему.
