PR electronics 3185
Изолятор сигналов с питанием от контура
1 или 2-канальное исполнение
PR Electronics 3185
Изолятор сигналов с питанием от контура
1 или 2-канальное исполнение
- Бренд
- PR electronics
- Артикул производителя
- 3185
- Назначение
- защита сигнальных линий от выбросов напряжения и помех, изоляция входа от выхода
- Наличие
- Склад в Европе, Дания
Описание
Модель 3185 представляет собой Изолятор сигналов с питанием от контура без преобразования для токовых сигналов в диапазоне 0(4)...20 мА.
Очень конкурентоспособный выбор как по цене, так и по технологии гальванической развязки токовых сигналов.
Обеспечивает подавление перенапряжений и защищает системы управления от переходных процессов и шума.
3185 исключает контуры заземления и может использоваться для измерения плавающих сигналов.
Устройство можно установить в безопасной зоне или в Zone 2 and Cl. 1 Div 2.
3185 получает питание от аналогового входа.
Низкое падение входного напряжения, тип. 1,35 В.
Отличная точность преобразования, лучше 0,1% в диапазоне 0…20,5 мА.
Функциональный диапазон составляет 0...23 мА, что означает, что 3185 соответствует требованиям NAMUR NE43.
Вход и выход беспотенциальны и гальванически изолированы.
Ограничение напряжения на выходе составляет 17,5 В постоянного тока.
Высокая гальваническая развязка 2,5 кВ переменного тока.
Быстрое время отклика < 5 мс.
Отличное соотношение сигнал/шум > 60 дБ.
Монтаж на DIN-рейке, до 330 каналов на метр.
Диапазон температур эксплуатации от -25...+70°С.
Очень конкурентоспособный выбор как по цене, так и по технологии гальванической развязки токовых сигналов.
Обеспечивает подавление перенапряжений и защищает системы управления от переходных процессов и шума.
3185 исключает контуры заземления и может использоваться для измерения плавающих сигналов.
Устройство можно установить в безопасной зоне или в Zone 2 and Cl. 1 Div 2.
3185 получает питание от аналогового входа.
Низкое падение входного напряжения, тип. 1,35 В.
Отличная точность преобразования, лучше 0,1% в диапазоне 0…20,5 мА.
Функциональный диапазон составляет 0...23 мА, что означает, что 3185 соответствует требованиям NAMUR NE43.
Вход и выход беспотенциальны и гальванически изолированы.
Ограничение напряжения на выходе составляет 17,5 В постоянного тока.
Высокая гальваническая развязка 2,5 кВ переменного тока.
Быстрое время отклика < 5 мс.
Отличное соотношение сигнал/шум > 60 дБ.
Монтаж на DIN-рейке, до 330 каналов на метр.
Диапазон температур эксплуатации от -25...+70°С.
Тип 3185

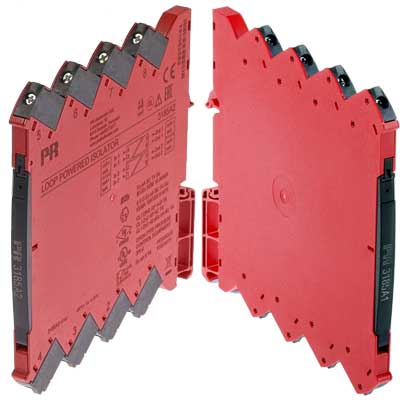

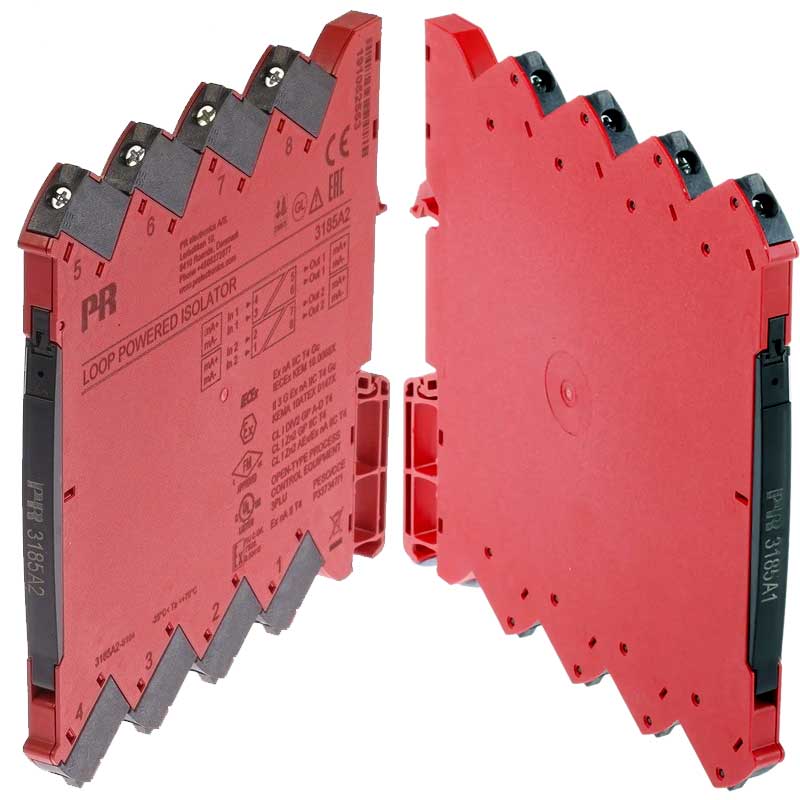

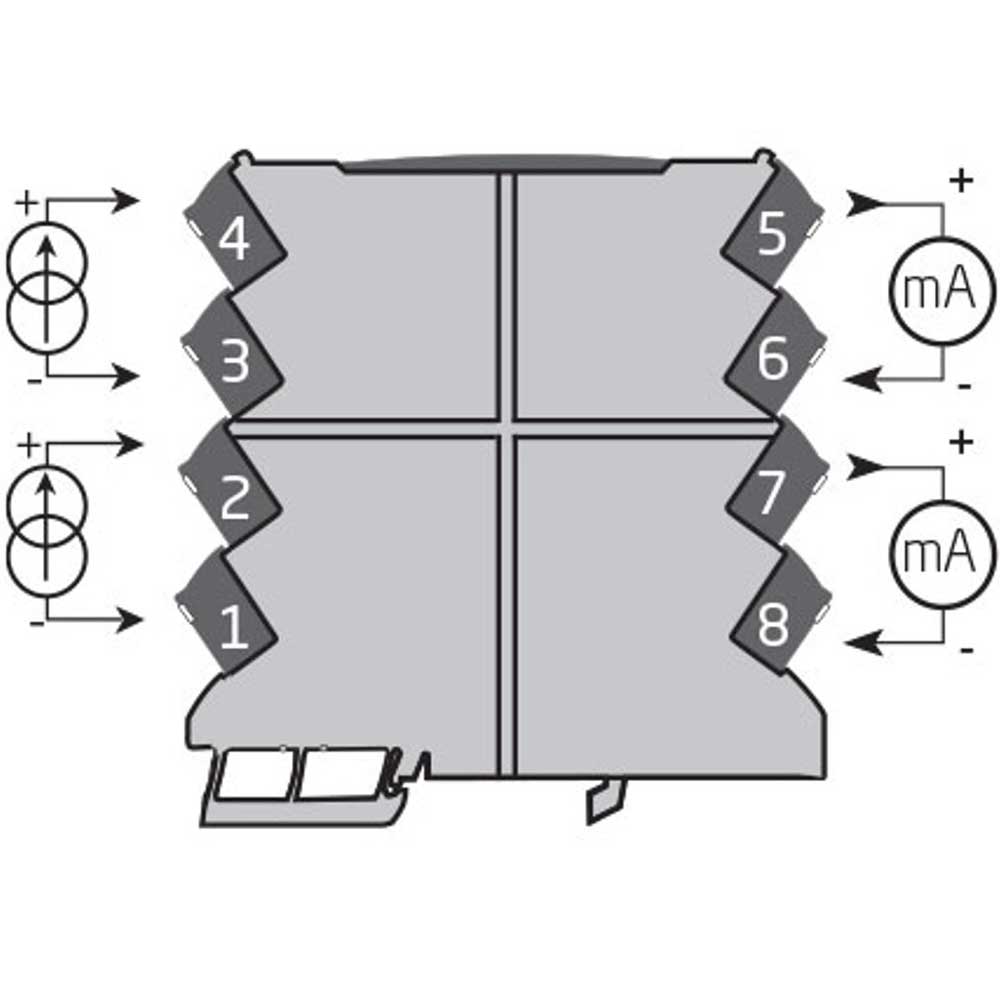

Изолятор сигналов с питанием от контура с 1 или 2-канальными входами
Повторитель сигналов с развязкой 3185

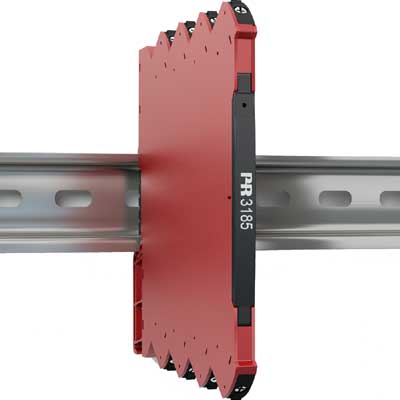

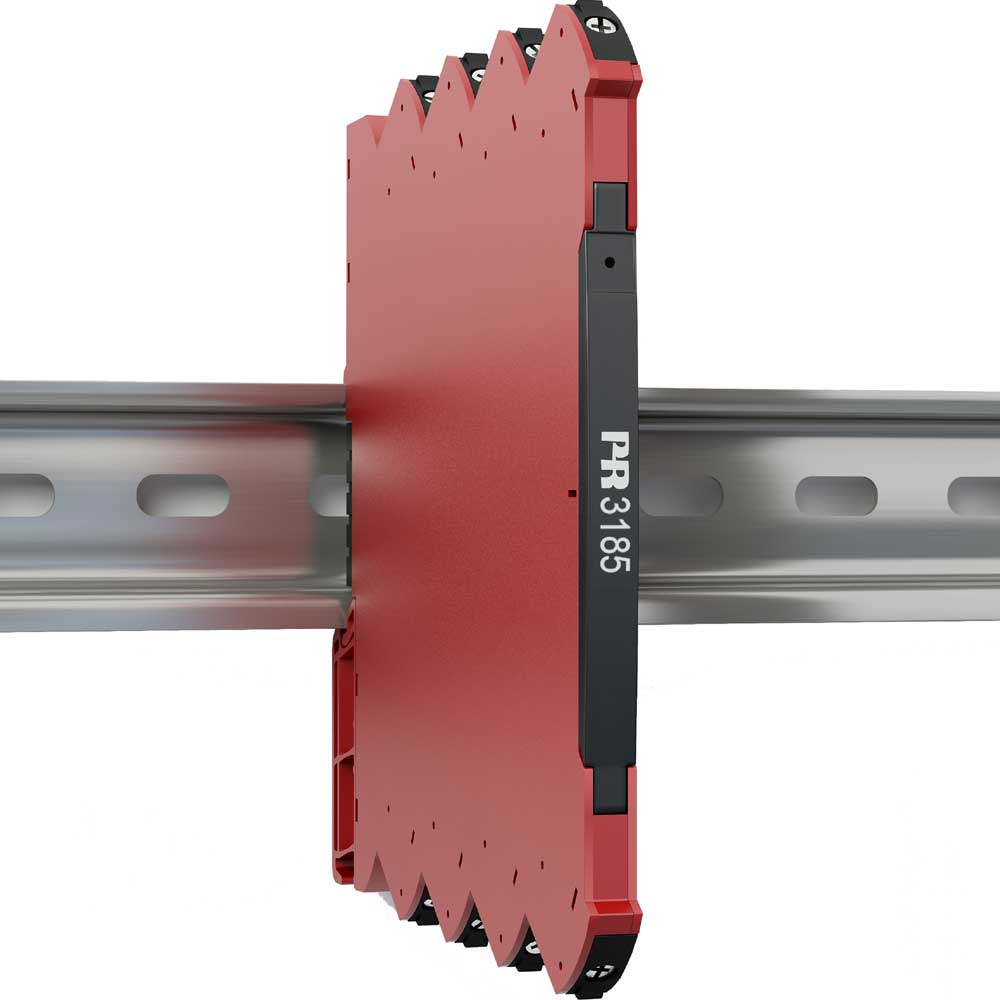

Устройства семейства 3000 могут устанавливаться на шину DIN или питающий шинопровод. Для морских применений обязательна установка модуля на шинный фиксатор (PR 9404). Блоки питания могут устанавливаться на питающий шинопровод в соответствии с требованиями заказчика.

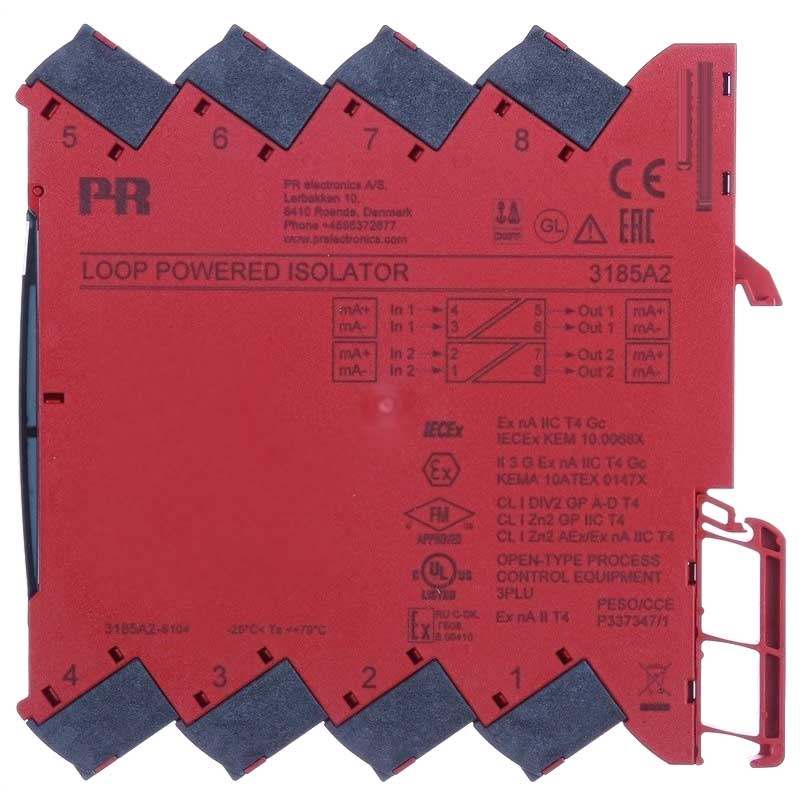

На передней панели модулей семейства 3000 предусмотрено место для прикрепления маркировки. Это участок 5 х 7,5 мм.
В технических характеристиках указана максимальная необходимая мощность при номинальных рабочих значениях (напряжение питания 24 В, температура окружающей среды 60 °C, нагрузка 600 Ом и выходной ток 20 мА). В зависимости от выбранного источника питания могут потребоваться внешние защитные предохранители.
Устройства серии 3000 обладают множеством функций, упрощающих работу пользователя и позволяющих эффективно устранять неполадки. Мониторинг рабочего состояния/статуса осуществляется с помощью светодиодов на передней панели.
Устройства должны устанавливаться в пригодных оболочках-корпусах, обеспечивающих защиту не хуже IP54, с учетом условий среды, в которой будет производиться эксплуатация оборудования. При превышении температурой 70°C в номинальных условиях на кабеле или в точке кабельного ввода, или 80°C в месте разветвления проводов, температурная спецификация выбранного кабеля должна соответствовать текущей измеренной температуре. Чтобы предотвратить воспламенение взрывоопасной газовой среды, отключайте питание перед проведением технического обслуживания и не отделяйте контакты, находящиеся под напряжением, в атмосфере с присутствием взрывоопасных газов.
Для монтажа на питающую шину в зоне 2 разрешается использование только шины Power Rail 9400, запитанной от управления блоком питания Power Control Unit тип 9410. Не устанавливайте и не снимайте модули на питающую шину/с нее во взрывоопасной газовой среде.
