В крыльчатку встроены четыре магнита. Приводимые в действие потоком жидкости, они вырабатывают частотный сигнал в чувствительном элементе (катушке или датчике Холла), пропорциональный скорости потока.
Пересчет скорости потока в расход осуществляется при помощи фактора пропорциональности (К-фактора).
Соответствующий коэффициент (в импульсах на литр) указан в руководстве по эксплуатации фитинга (тип S020).
Блок преобразователя служит для преобразования измеряемого значения в различные выходные сигналы (в зависимости от исполнения преобразователя) и отображения фактического значения.
SE32 Burkert
Электронный модуль тип SE32
ВЫ ПОКИДАЕТЕ СКЛАД
Burkert SE32
Электронный модуль в панельном исполнении
- Бренд
- Burkert
- Артикул производителя
- SE32
- Назначение
- Отображение расхода, конфигурирование выходных параметров
- Наличие
- Склад в Москве
- ID-№
- 444 699 - 2 шт
Описание
Burkert SE32
Электронный модуль SE32 является неотъемлемой частью прибора предназначенного для измерения расхода жидкостей. Реле потока обеспечивает управление клапаном или активирует аварийный сигнал. Версия с преобразователем дополнительно позволяет создать регулирующий контур.
В зависимости от версии реле потока имеет один или два транзисторных выхода, NPN и/или PNP, или один релейный выход.
Преобразователь имеет один токовый выход 4-20 мА или дополнительно один релейный выход.
Имеется защита от неправильной полярности и защита от короткого замыкания, для транзисторного выхода.
Преобразователь Burkert SE32
ОПИСАНИЕ ТИПА

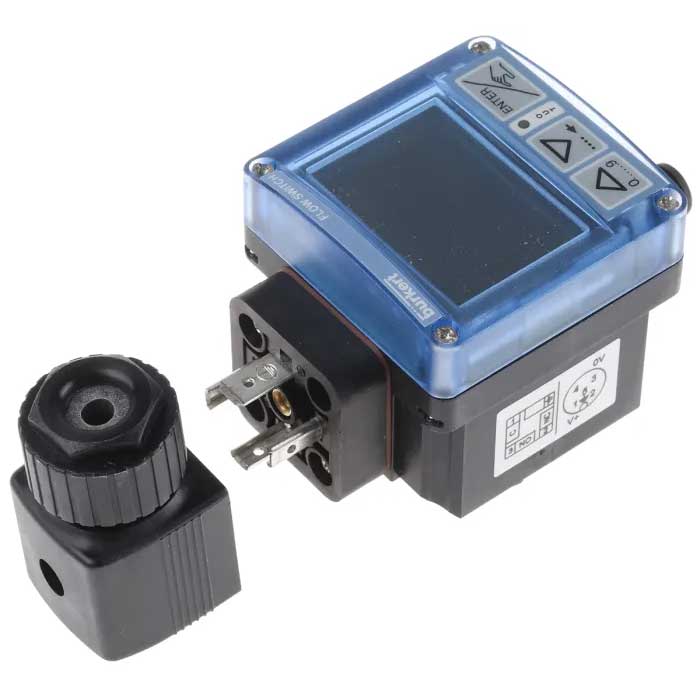

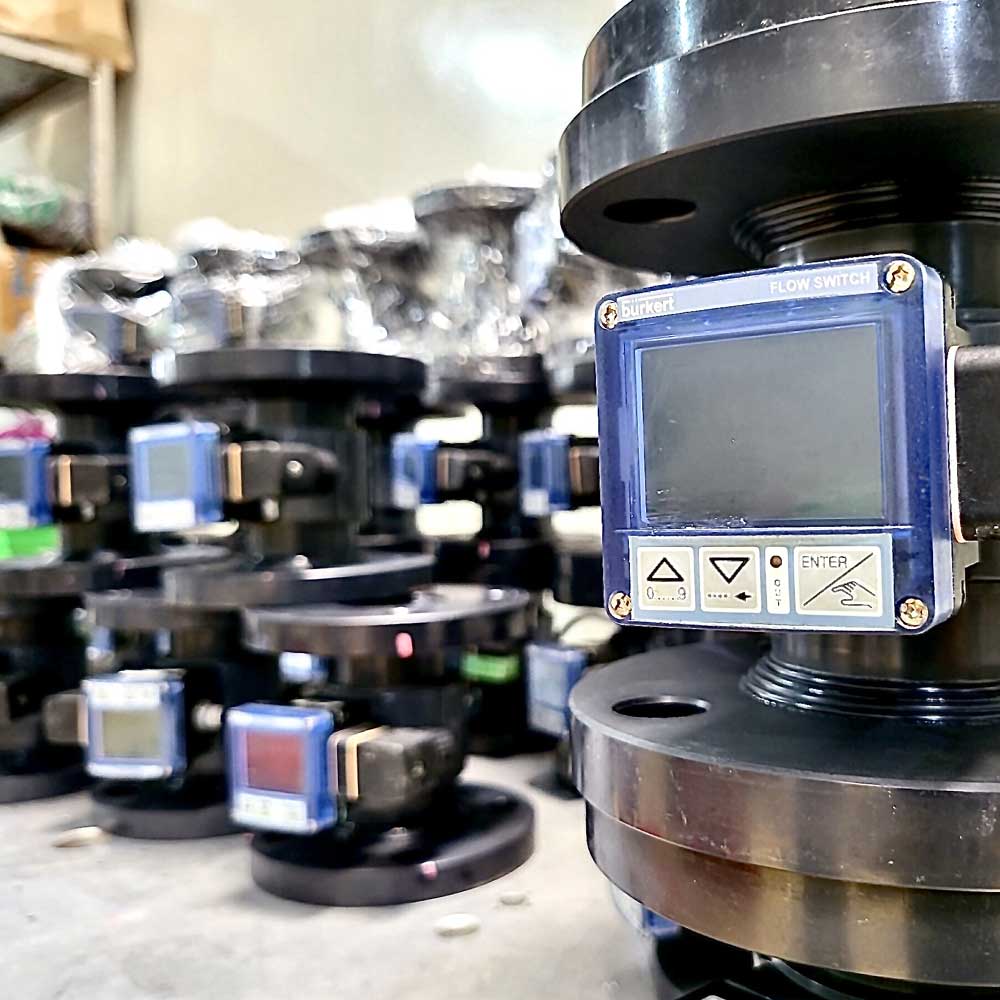

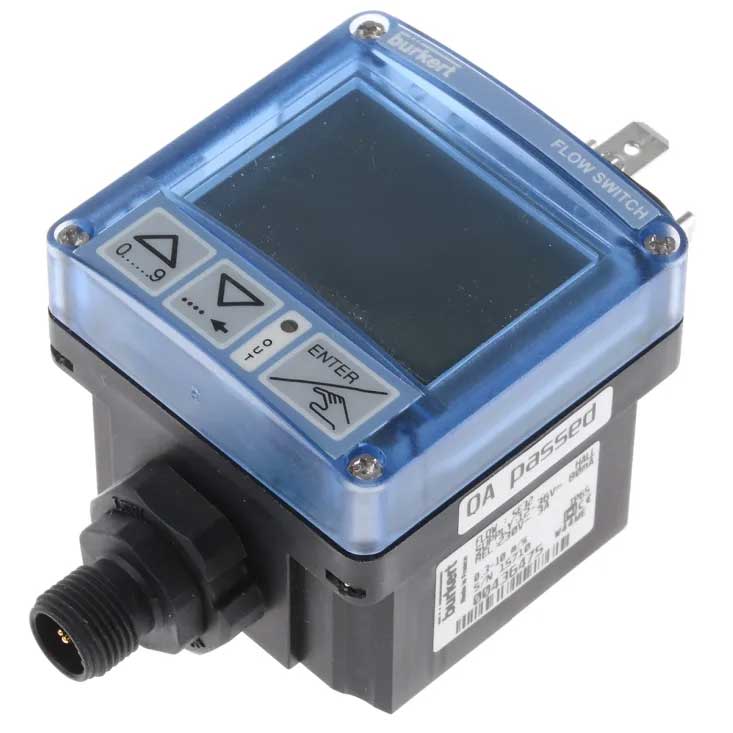

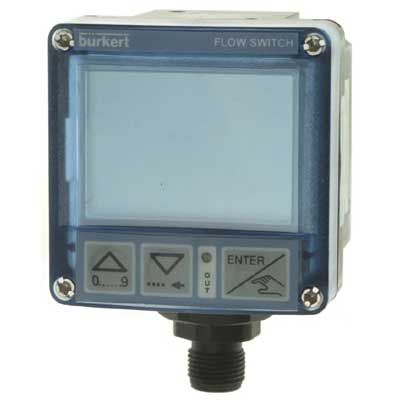

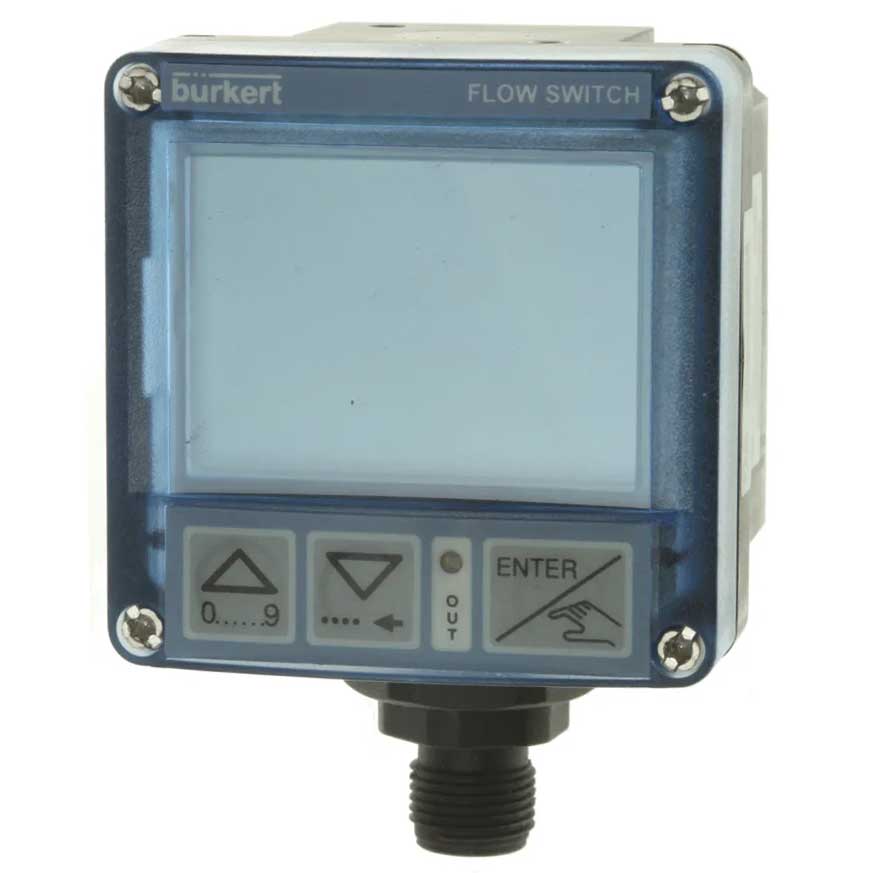

Электронный модуль SE32 при помощи байонетного разъема закрепляется на фитинге. В качестве контактного элекмента может выступать транзистор или реле. Точка переключения программируется при помощи трех клавиш, расположенных на электронном модуле с дисплеем.
Прибор предназначен для управления потоками жидкостей (вкл/выкл). Идаельно рабоает со всеми отсечными клапанами Бюркерт.
-
На модуль ES32 нет отдельного документа, так как он идёт в сборе фитингом.
Параметры ES32 нужно смотреть в описании на сборку, где он установлен.
