IG07 SIKO
Оптический инкрементальный энкодер
ВЫ ПОКИДАЕТЕ СКЛАД
SIKO IG07
Оптический инкрементальный энкодер
- Бренд
- SIKO
- Артикул производителя
- IG07
- Назначение
- Преобразование значения угла поворота в модулированный сигнал
- Наличие
- Склад в Москве
- ID-№
- 2539 - 1 шт
- ID-№
- 2622 - 1 шт
Описание
Оптический инкрементальный энкодер IG07 — это надежный инкрементальный энкодер со сквозным полым валом, который практически не поддается разрушению даже в самых суровых условиях окружающей среды.
Инкрементальные энкодеры (поворотные импульсные энкодеры) предлагают инкрементальный интерфейс с каналами передачи A, B, I, а также с инвертированными сигналами. В зависимости от выбранного варианта выходной драйвер устроен как HTL (push-pull) или TTL (RS422 – LD).
В теории push-pull обеспечивает сигнал, уровень которого ограничивается напряжением питания. Выходные цепи энкодера нагружаются диодом, который защищает от переполюсовки, ограничивает ток, задаёт выходной уровень сигнала.
IG07
Оптический инкрементальный энкодер
ОПИСАНИЕ ТИПА

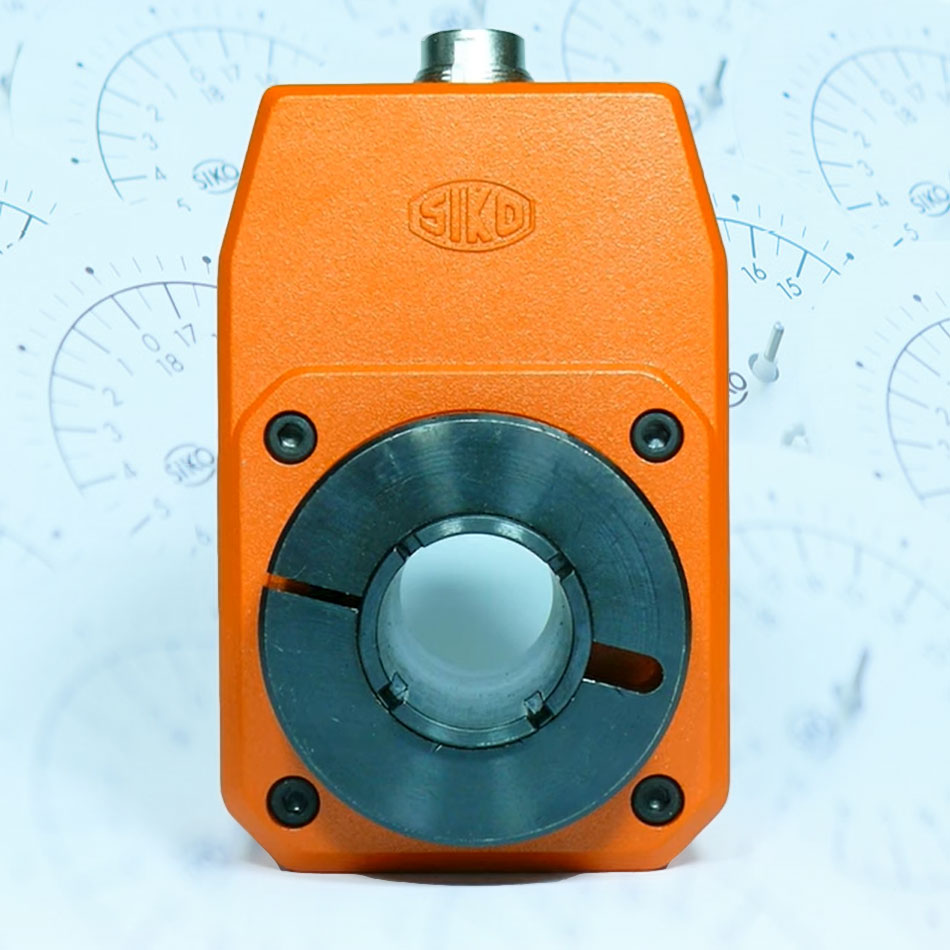

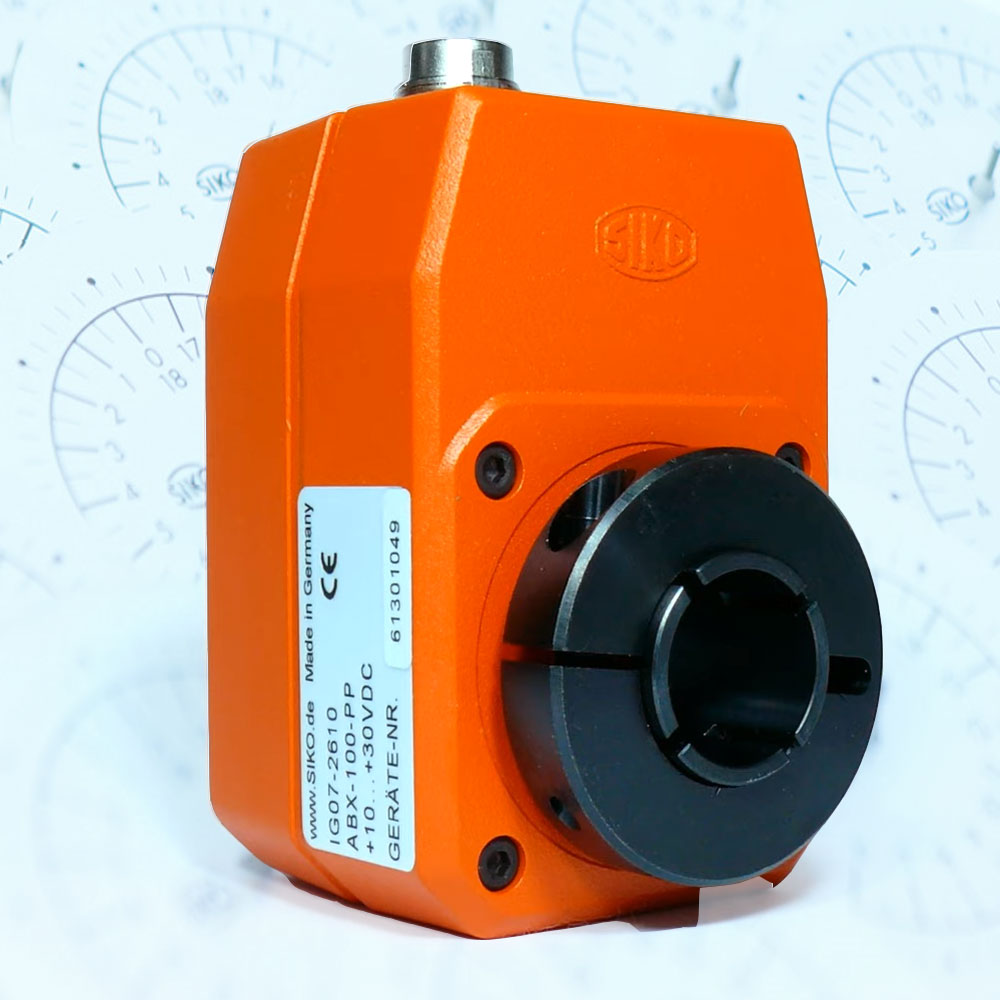

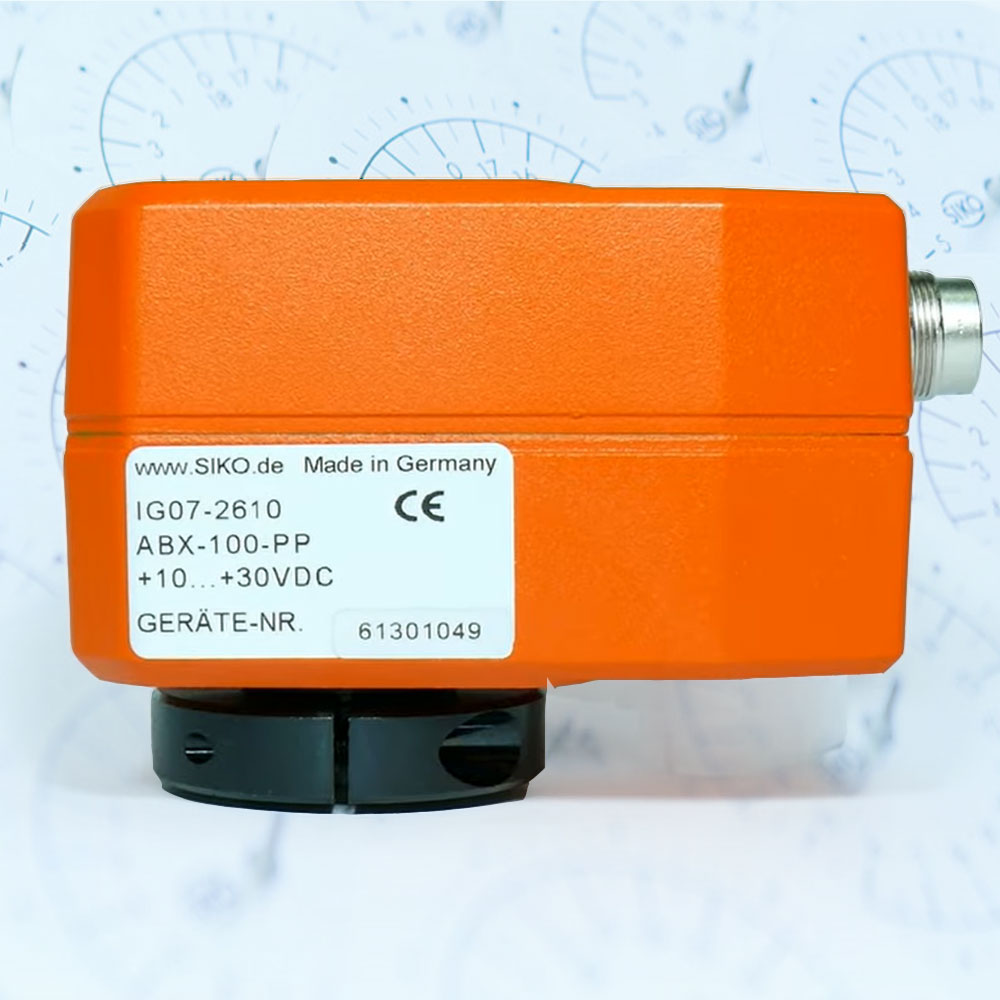

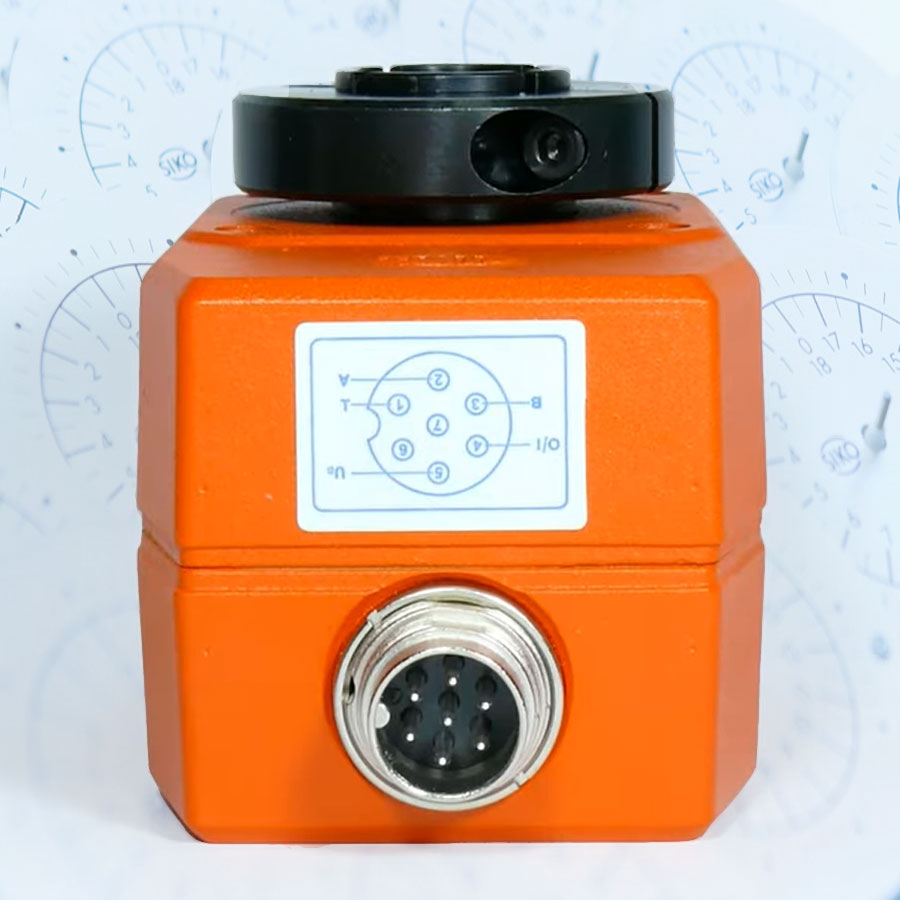

Оптический инкрементальный энкодер IG07 с монтажом непосредственно на регулировочные оси, со сквозным полым валом.
Энкодер преобразует угол поворота в дискретные сигналы, уровни и тип которых задаются при первоначальном подборе и далее не изменяются.
Входной сигнал с магнитного датчика обрабатывается методами;
РР (Push-Pull – двухтактное усиление),
ОР (Push-Pull с одновременной подачей по отдельному каналу инвертированного основного сигнала),
LD (line driver – усиление на дифференциальном каскаде, для защиты от синфазных помех).
При передаче данных по шине, при обработке на выходе типа – РР и ОР логический ноль имеет уровень менее 1 Вольта, а логическая единица 2 Вольта. При передачах на основе line driver используется дифференциальный последовательный интерфейс. Уровни сигналов определяются в соответствии с интерфейсом RS422.
Фазовый сдвиг фронтов сигналов (опережение и запаздывание), по отношению ко фронту задающего канала А, в канале В передачи составляет, составляет 30 градусов. На любых вариантах передачи.
Использование качественных материалов корпуса и вала позволяют устройству воспринимать осевые нагрузки до 1400 Н (143 кгс) на вал и радиальные до 5600 Н (571 кгс).
Крайне низкий момент инерции позволяет «мгновенно» начать передавать показания.
Все энкодеры имеют защиту от переполюсовки питания и защиту от короткого замыкания.
Корпус изготовлен из цинкового литья.
