SIKO-RotoLine
Потенциометры с редуктором
Редукционный потенциометр -
Абсолютный вращающийся энкодер с аналоговым выходным сигналом. Измеренное значение регистрируется с помощью потенциометра, который адаптируется ко всему диапазону измерения с помощью встроенного привода.
Устройство и работа редукторных потенциометров
Редукторный потенциометр в основном состоит из двух компонентов. Во-первых, измерительная шестерня с прецизионными шестернями. Второй представляет собой компонент электрического сопротивления, значение сопротивления которого можно изменять механически путем поворота. Редуктор и потенциометр собираются на заводе с малым люфтом. Встроенная скользящая муфта в многооборотных потенциометрах служит защитой от остановок при превышении ограничений. В результате редукторный потенциометр обеспечивает омический выходной сигнал, пропорциональный числу оборотов.
Применение редукторных потенциометров
Гибридные многооборотные потенциометры особенно подходят для применений с длительным сроком службы и низким уровнем шума, например, в качестве датчиков положения в контурах управления подшипниками, компенсационных потенциометров в машинах для обработки бумаги, текстильных машинах, вращающихся шестернях и подъемниках крановых систем, экскаваторных системах или приводах. электростанций и химических заводов. Зубчатые потенциометры, оснащенные проволочными или пластиковыми резистивными элементами, выдают сигналы тока или напряжения 4–20 мА и 0–10 В с помощью дополнительных встроенных аналоговых измерительных преобразователей R/I или R/U. Все измерительные преобразователи имеют подстроечные резисторы, с помощью которых выходной сигнал можно адаптировать к соответствующему угловому отклонению энкодера. Для мест измерения в чрезвычайно загрязненных или влажных средах доступны маслонаполненные потенциометры со степенью защиты IP65 или IP68.

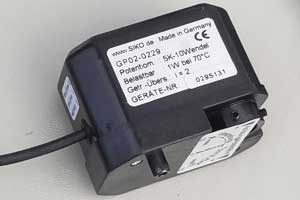

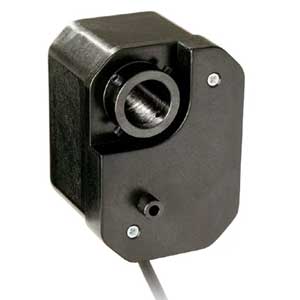

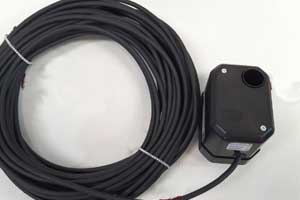

GP02
Миниатюрный абсолютный аналоговый энкодер
ОПИСАНИЕ ТИПА
Потенциометр редукторный GP02
с компактной конструкцией и с полым валом проводит абсолютное измерение углов и расстояний.
Измеренные значения представляются в виде значений сопротивления или тока.
Электрическое подключение через кабель.

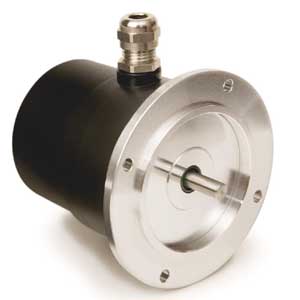

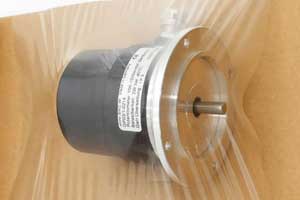

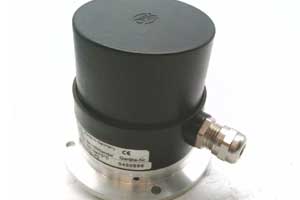

GP03/1
компактная конструкция со сплошным валом
ОПИСАНИЕ ТИПА
Потенциометр редукторный GP03/1
с компактной конструкцией и со сплошным нержавеющим валом (Ø 4 или 6 мм) проводит абсолютное измерение углов и расстояний.
GP03 имеет комбинированный корпус из алюминия (крепежный фланец) и армированного пластика.
Измеренные значения представляются в виде значений сопротивления, напряжения или тока.
Одно или многооборотное исполнение.
Ожидаемый ресурс ползунка резистора – 1000000 оборотов.
Типовое передаточное число от 0,1 до 55. Максимум 256.
Максимальная угловая скорость вала до 500 об. в мин.
Электрическое подключение через кабельный ввод на корпусе.

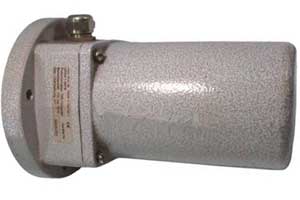

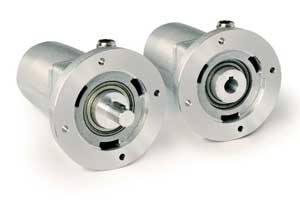

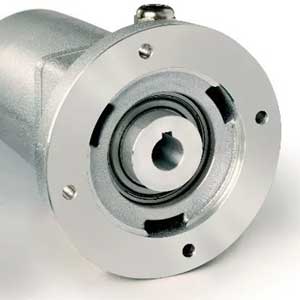

GP04/1
со сплошным или полым валом с глухим отверстием у последнего
ОПИСАНИЕ ТИПА
Потенциометр редукторный GP04/1
проводит абсолютное измерение углов и расстояний. Он имеет корпус из алюминия.
Конструкция корпуса обеспечивает защиту по IP65, при изготовлении вала из воронёной стали и защиту по IP52, когда вал их алюминия.
Использование радиально упорных подшипников позволяет воспринимать осевую нагрузку до 170 кг и радиальную до 100 кг.
Измеренные значения представляются в виде значений сопротивления, напряжения или тока.
Одно или многооборотное исполнение.
Ожидаемый ресурс ползунка резистора – 1000000 оборотов.
Типовое передаточное число от 0,1 до 55. Максимум 256.
Максимальная угловая скорость вала до 500 об. в мин.
Электрическое подключение через кабельный ввод на корпусе.

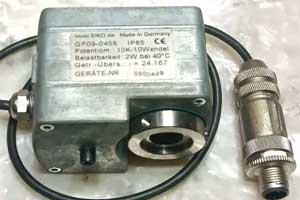

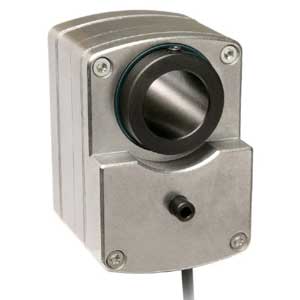

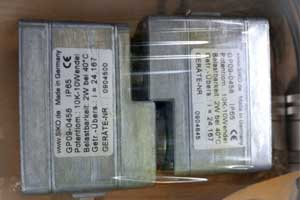

GP09
Прочный цинковый корпус со сквозным полым валом
ОПИСАНИЕ ТИПА
Потенциометр редукторный GP09
проводит абсолютное измерение углов и расстояний. Он имеет литой цинковый корпус.
С заполнением внутреннего объема маслом конструкция корпуса может обеспечить защиту до IP68 и противостоять конденсату.
Нагрузка воспринимаемая валом, осевую до 15 кг и радиальная до 40 кг.
Измеренные значения представляются в виде значений сопротивления, напряжения или тока.
Одно или многооборотное исполнение.
Ожидаемый ресурс ползунка резистора – 1000000 оборотов.
Типовое передаточное число от 0,1 до 150. Максимум 244.
Маскимальное число оборотов 100.
Максимальная угловая скорость вала до 500 об. в мин.
Электрическое подключение через разъём на корпусе или кабель с разделанными концами.

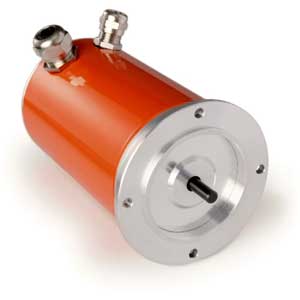

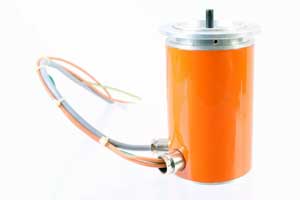

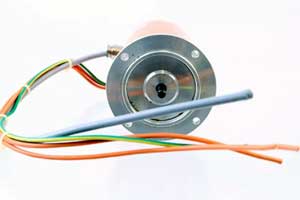

GP43
Алюминиевый корпус со сплошным валом, с настраиваемыми контактами
ОПИСАНИЕ ТИПА
Потенциометр редукторный GP43
проводит абсолютное измерение углов и расстояний. Алюминиевый корпус.
Нагрузка воспринимаемая валом, осевая до 15 кг и радиальная до 40 кг.
Измеренные значения представляются в виде значений сопротивления или тока.
Одно или многооборотное исполнение.
Ожидаемый ресурс ползунка резистора – 1000000 оборотов.
Типовое передаточное число от 0,1 до 512.
Три независимых настраиваемых контакта, с тремя видами управляющих кулачков.
Тип кулачка 1, как правило, используется для краевых установок, остальные типы для прочих задач контроля.
Максимальная угловая скорость вала до 500 об. в мин.
Электрическое подключение через кабельные вводы на корпусе.

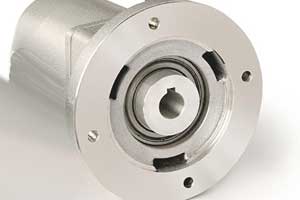

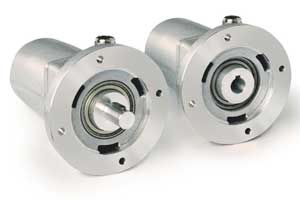

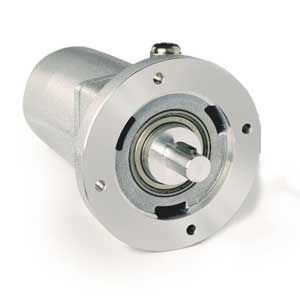

GP44
С полнотелым валом или с полым валом с глухим отверстием
ОПИСАНИЕ ТИПА
Потенциометр редукторный GP44
проводит абсолютное измерение углов и расстояний. Алюминиевый корпус.
Нагрузка воспринимаемая алюминиевым валом, осевая до 170 кг и радиальная до 100 кг.
Измеренные значения представляются в виде значений сопротивления или тока.
Одно или многооборотное исполнение.
Ожидаемый ресурс ползунка резистора – 1000000 оборотов.
Типовое передаточное число от 0,1 до 512.
Три независимых настраиваемых контакта, с тремя видами управляющих кулачков.
Тип кулачка 1, как правило, используется для краевых установок, остальные типы для прочих задач контроля.
Коммутируемая мощность контактов при переменном токе до 1 кВт.
Максимальная угловая скорость вала до 500 об. в мин.
Электрическое подключение через кабельные вводы на корпусе.
