GP43 SIKO
Потенциометр с редуктором
ВЫ ПОКИДАЕТЕ СКЛАД
SIKO GP43
редукционный потенциометр
- Бренд
- SIKO
- Артикул производителя
- GP43
- Назначение
- Преобразование значения угла поворота в аналоговый сигнал
- Наличие
- Склад в Европе. Германия
ОПИСАНИЕ ТИПА
Потенциометр редукторный GP43
проводит абсолютное измерение углов и расстояний. Алюминиевый корпус.
Нагрузка воспринимаемая валом, осевая до 15 кг и радиальная до 40 кг.
Измеренные значения представляются в виде значений сопротивления или тока.
Одно или многооборотное исполнение.
Ожидаемый ресурс ползунка резистора – 1000000 оборотов.
Типовое передаточное число от 0,1 до 512.
Три независимых настраиваемых контакта, с тремя видами управляющих кулачков. Тип кулачка 1, как правило, используется для краевых установок, остальные типы для прочих задач контроля.
Максимальная угловая скорость вала до 500 об. в мин.

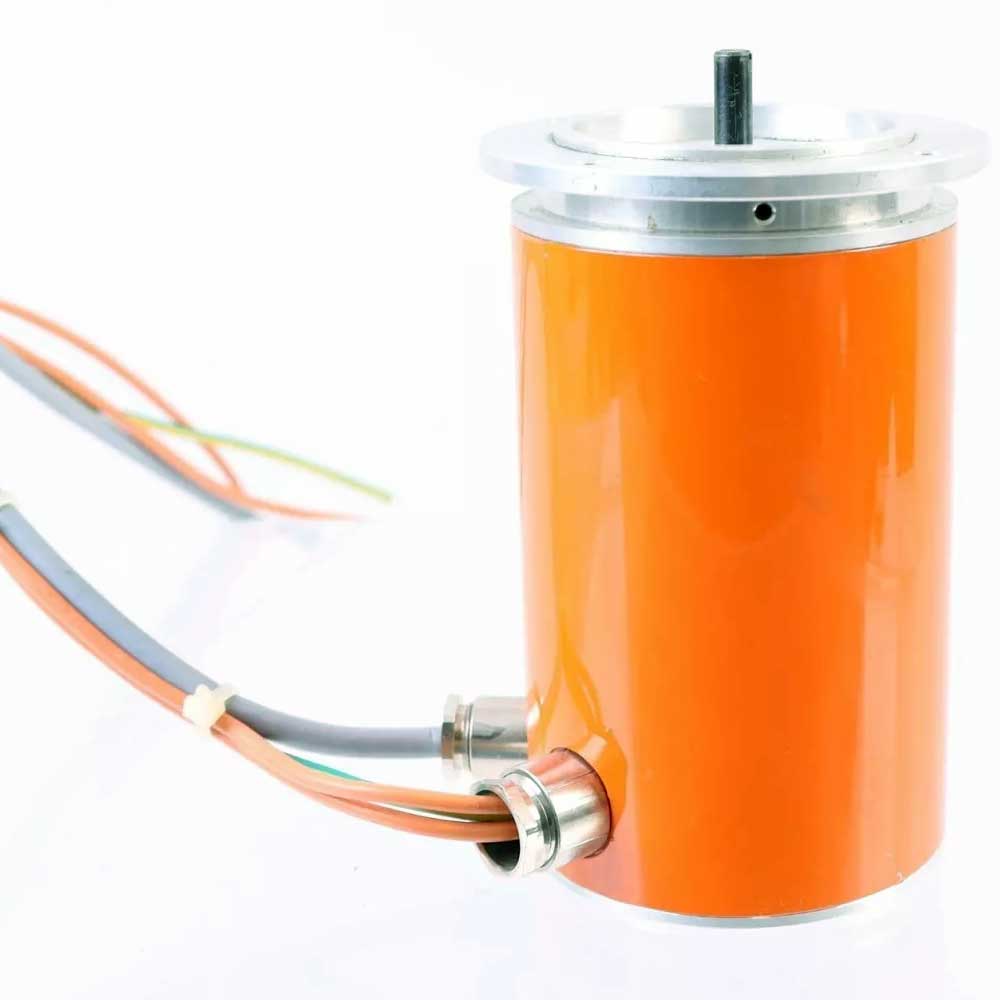

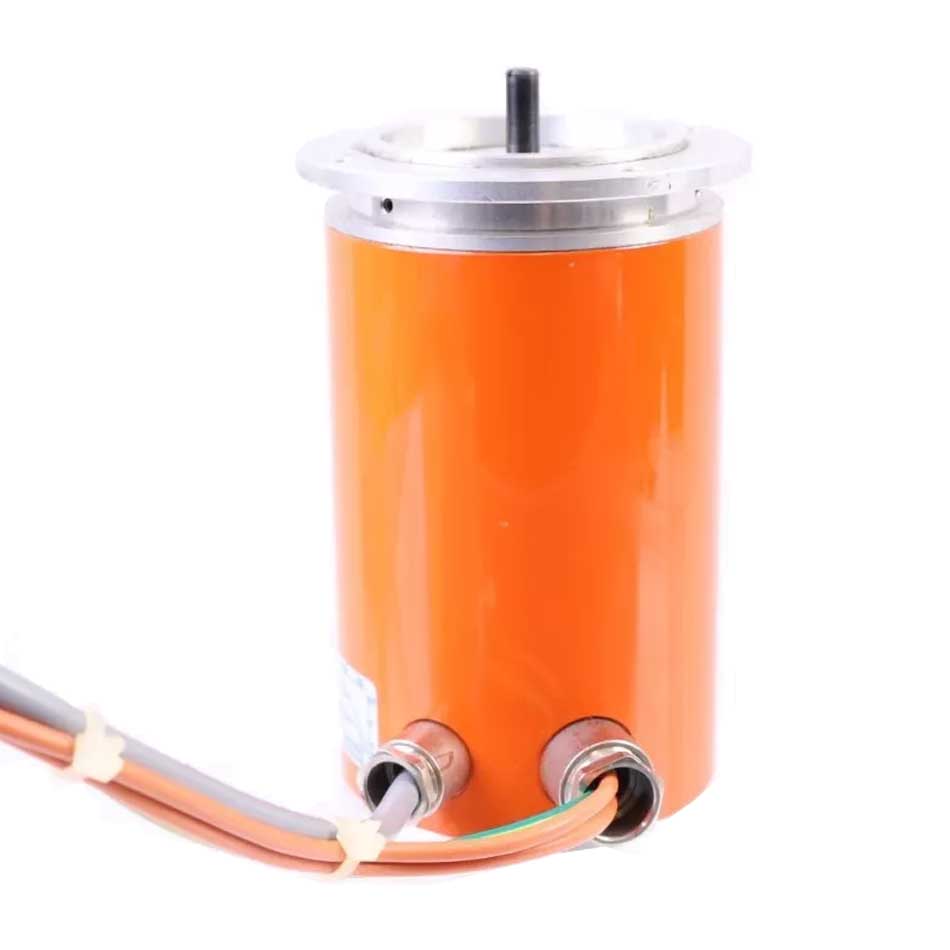

Электрическое подключение через кабельные вводы на корпусе.
GP43

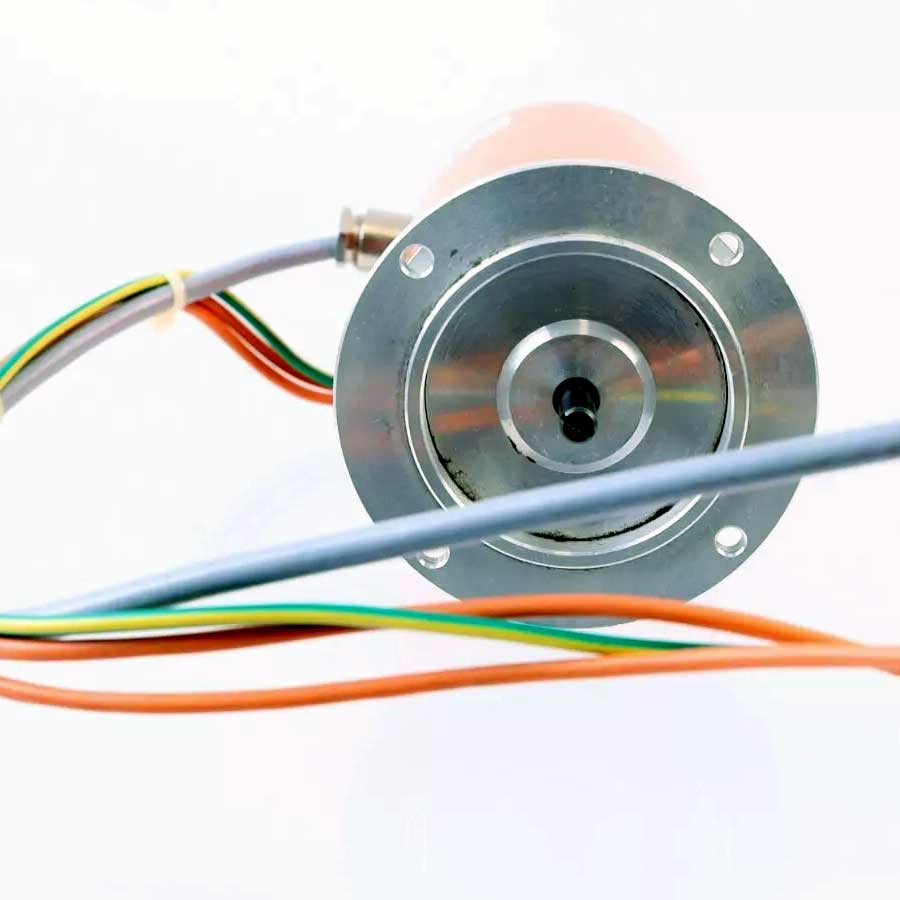

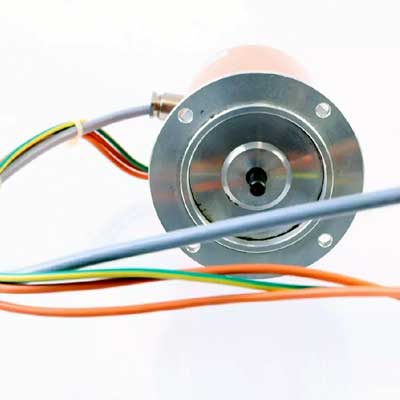

Алюминиевый корпус со сплошным валом, с настраиваемыми контактами
Редукционный потенциометр GP43
Потенциометры с редуктором имеют очень прочную конструкцию и компактные размеры.
Комбинация зубчатого механизма и потенциометра адаптирует механический угол поворота 1- или 10-оборотного потенциометра в соответствии с диапазоном измерения. Полное количество оборотов вал определяется передаточным отношением редуктора потенциометра.
Проскальзывающая муфта между зубчатым механизмом редуктора и потенциометром предотвращает непоправимые механические повреждения потенциометра в случае превышения конечного упора (действительно только для 10-оборотного потенциометра; 1-оборотные потенциометры не имеют концевого упора).
Редукторные потенциометры опционально оснащаются преобразователем. Значения сопротивления положения потенциометра или остаются без изменений или преобразуются в выходной ток 4...20 мА или в выходное напряжение 0...10 В. Последнее позволяет передавать измеренные значения независимо от сопротивления линии передачи.
Наличие шариковый радиальных и радиально-упорных подшипников позволяет воспринимать значительные механические нагрузки.
Наличие настраиваемых контактов, приводящихся в действие кулачковыми механизмами, помогает при оптимизации процессов. При этом не забываем про ёмкостные, нагрузочные характеристики контактов при работе на постоянном и переменном токе.
