PR electronics 3105
Преобразователь с гальванической развязкой
PR Electronics 3105
Преобразователь изолятор
- Бренд
- PR electronics
- Артикул производителя
- 3105
- Назначение
- Преобразованиевходных сигналов, с изолированием входа и выхода
- Наличие
- Склад в Европе, Дания
Описание

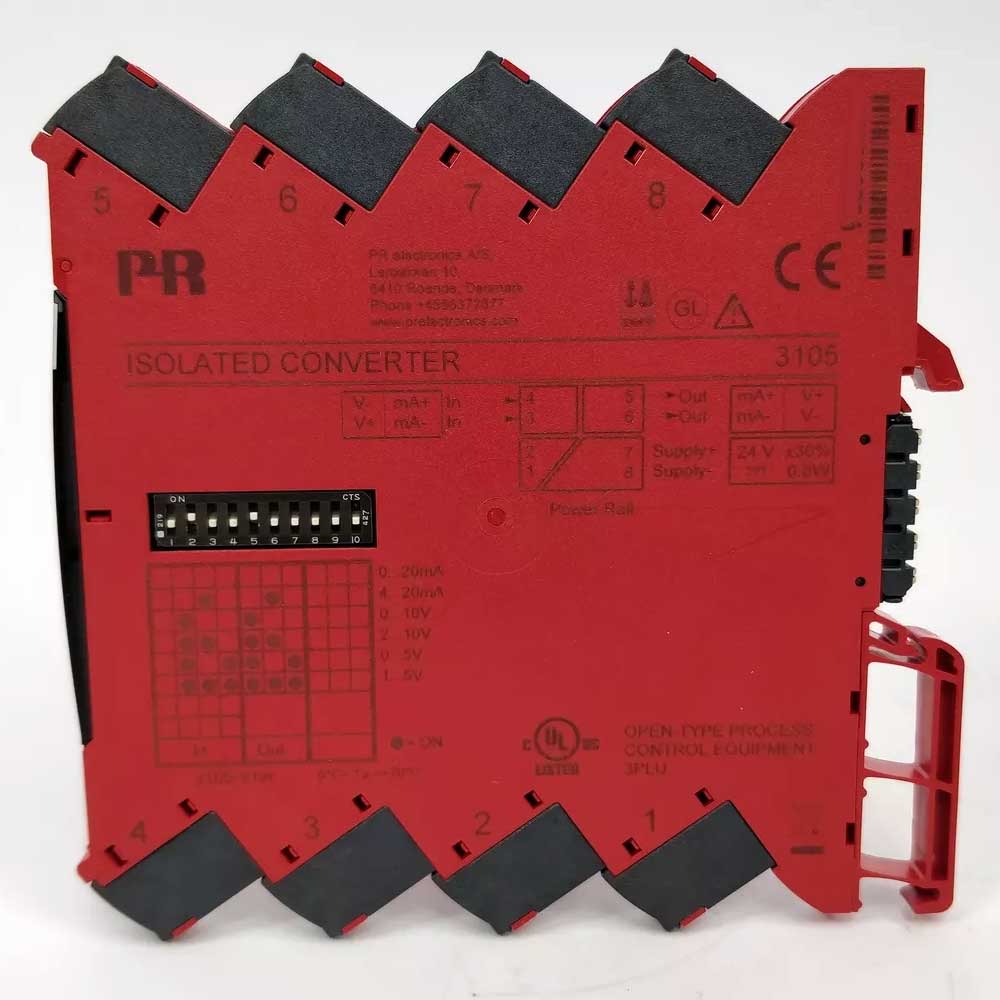

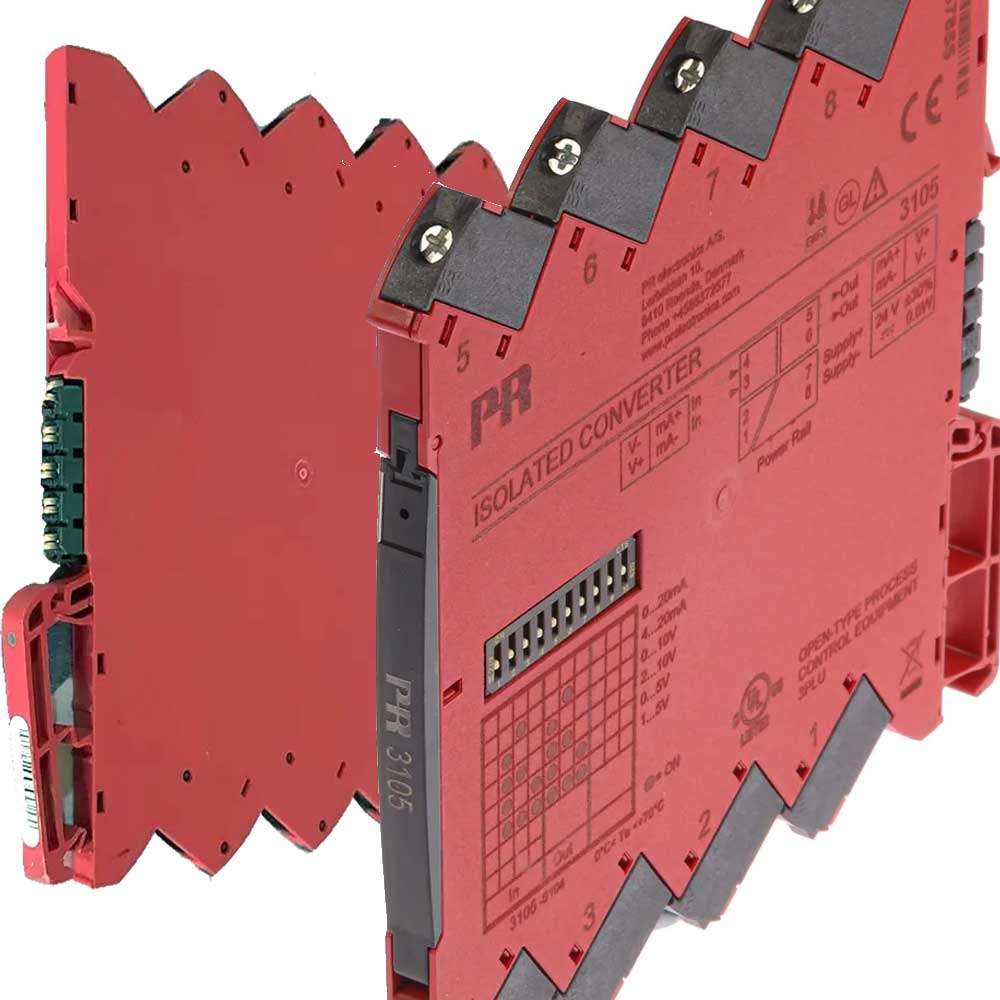

Барьер преобразователь 3105
Изоляция и преобразование стандартных сигналов постоянного тока.
Гальваническая развязка аналоговых сигналов тока и напряжения.
Устранение контуров заземления и измерение незаземленных сигналов.
Это отличный выбор для электрической изоляции сигналов тока и напряжения в системах SCADA и PLC, как с точки зрения технологии, так и с точки зрения стоимости.
Устанавливается во взрывоопасной зоне 2 ATEX/зоне 2 IECEx/разделе 2 FM.
Подходит для условий с высокой вибрационной нагрузкой, например, в морских условиях.
Настройка параметров с помощью DIP-переключателей..
Входные цепи защищены от перенапряжения и обратной полярности.
Диапазоны измерения откалиброваны на заводе.
Входы и выходы гальванически развязаны друг от друга и не связаны с корпусом.
Изоляция и преобразование стандартных сигналов постоянного тока.
Гальваническая развязка аналоговых сигналов тока и напряжения.
Устранение контуров заземления и измерение незаземленных сигналов.
Это отличный выбор для электрической изоляции сигналов тока и напряжения в системах SCADA и PLC, как с точки зрения технологии, так и с точки зрения стоимости.
Устанавливается во взрывоопасной зоне 2 ATEX/зоне 2 IECEx/разделе 2 FM.
Подходит для условий с высокой вибрационной нагрузкой, например, в морских условиях.
Настройка параметров с помощью DIP-переключателей..
Входные цепи защищены от перенапряжения и обратной полярности.
Диапазоны измерения откалиброваны на заводе.
Входы и выходы гальванически развязаны друг от друга и не связаны с корпусом.
Тип 3105
Преобразование сигналов с развязкой
Повторитель сигналов с развязкой 3105

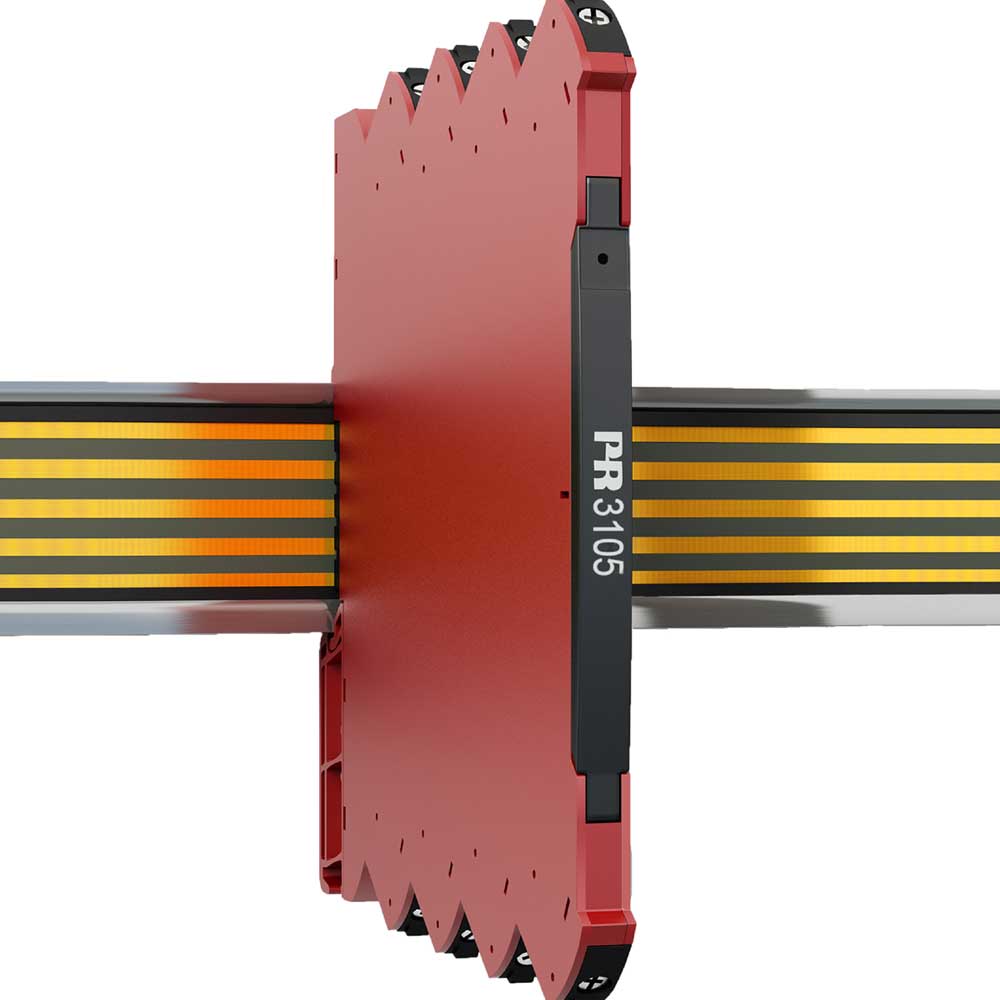

Устройства семейства 3000 могут устанавливаться на шину DIN или питающий шинопровод. Для морских применений обязательна установка модуля на шинный фиксатор (PR 9404). Блоки питания могут устанавливаться на питающий шинопровод в соответствии с требованиями заказчика.
На передней панели модулей семейства 3000 предусмотрено место для прикрепления маркировки. Это участок 5 х 7,5 мм.
В технических характеристиках указана максимальная необходимая мощность при номинальных рабочих значениях (напряжение питания 24 В, температура окружающей среды 60 °C, нагрузка 600 Ом и выходной ток 20 мА). В зависимости от выбранного источника питания могут потребоваться внешние защитные предохранители.
Устройства серии 3000 обладают множеством функций, упрощающих работу пользователя и позволяющих эффективно устранять неполадки. Мониторинг рабочего состояния/статуса осуществляется с помощью светодиодов на передней панели.
Устройства должны устанавливаться в пригодных оболочках-корпусах, обеспечивающих защиту не хуже IP54, с учетом условий среды, в которой будет производиться эксплуатация оборудования. При превышении температурой 70°C в номинальных условиях на кабеле или в точке кабельного ввода, или 80°C в месте разветвления проводов, температурная спецификация выбранного кабеля должна соответствовать текущей измеренной температуре. Чтобы предотвратить воспламенение взрывоопасной газовой среды, отключайте питание перед проведением технического обслуживания и не отделяйте контакты, находящиеся под напряжением, в атмосфере с присутствием взрывоопасных газов.
Для монтажа на питающую шину в зоне 2 разрешается использование только шины Power Rail 9400, запитанной от управления блоком питания Power Control Unit тип 9410. Не устанавливайте и не снимайте модули на питающую шину/с нее во взрывоопасной газовой среде.
