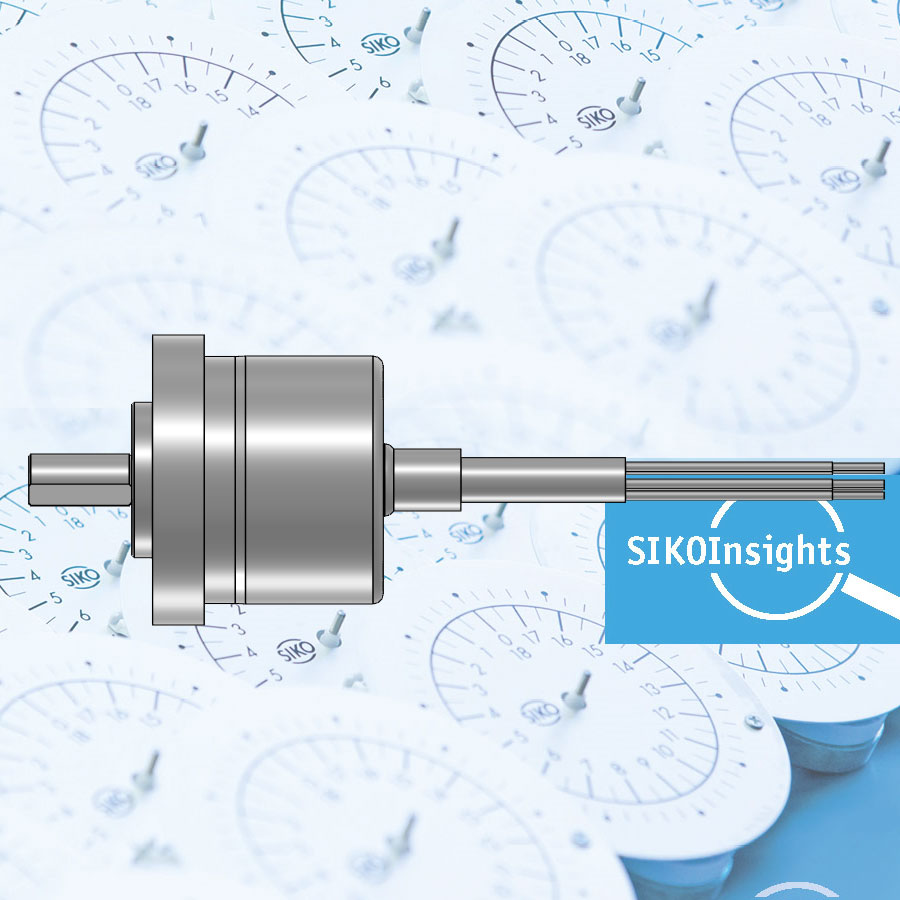

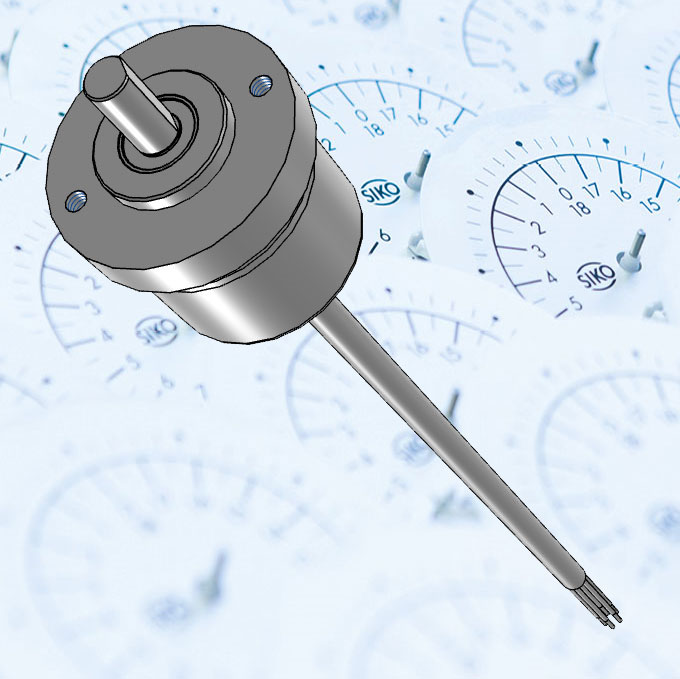

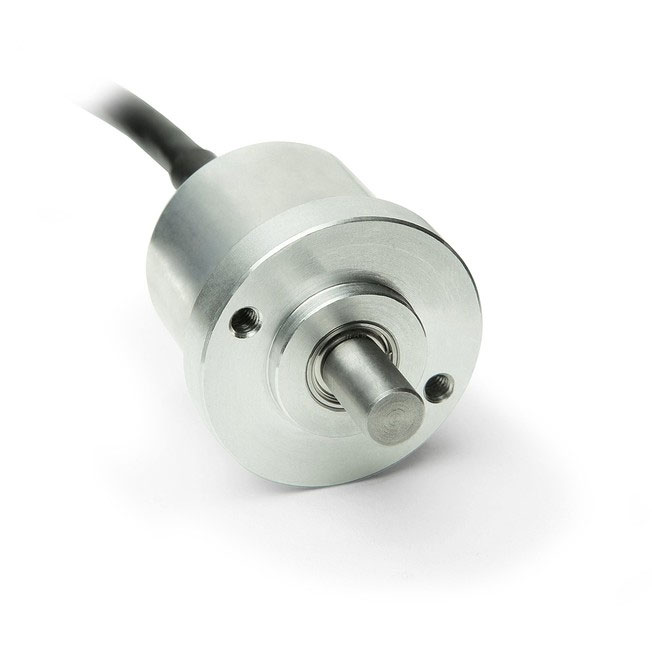

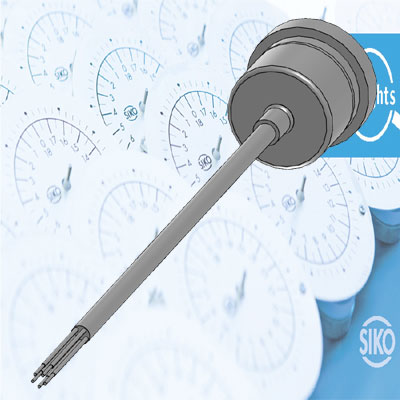

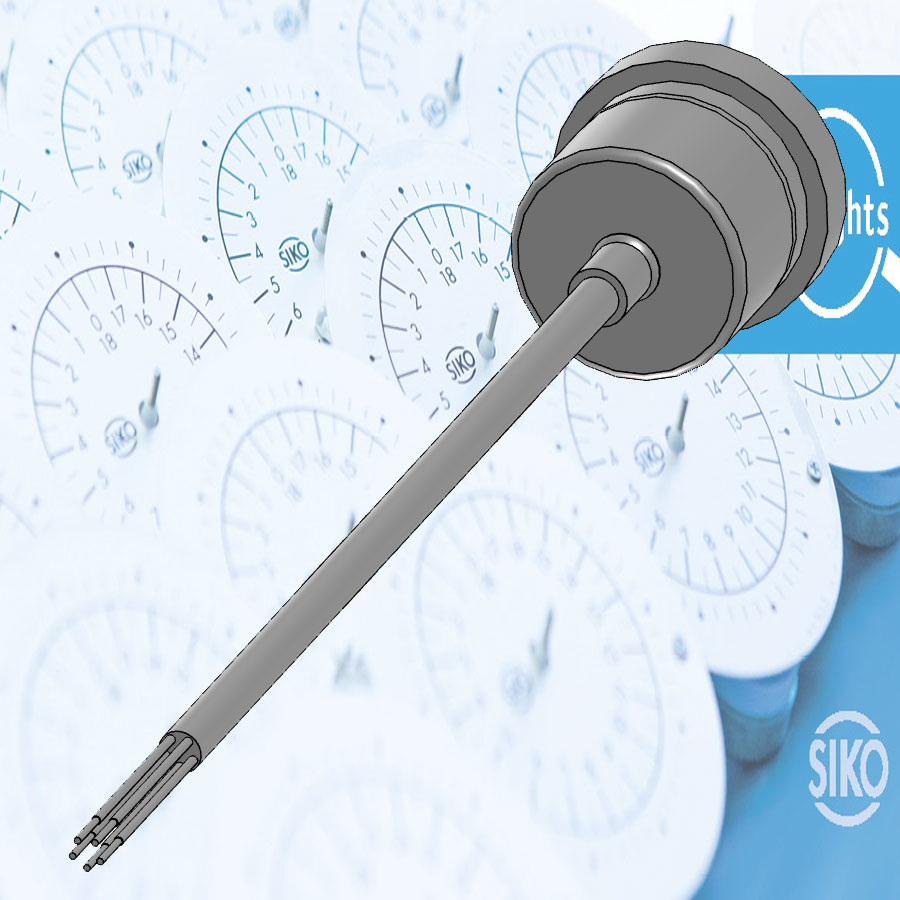

IV2800 SIKO
Оптический миниатюрный инкрементальный энкодер
SIKO IV2800
Оптический инкрементальный энкодер
- Бренд
- SIKO
- Артикул производителя
- IV2800
- Назначение
- Преобразование значения угла поворота в модулированный сигнал
- Наличие
- Склад в Европе. Германия
Описание
Оптический миниатюрный инкрементальный энкодер IV2800 — это надежный инкрементальный энкодер со сплошным нержавеющим валом.
Инкрементальные энкодеры (поворотные импульсные энкодеры) предлагают инкрементальный интерфейс с каналами передачи A, B, I, а также с инвертированными сигналами. В зависимости от выбранного варианта выходной драйвер устроен как Комплиментарный (HTL/Push-Pull, Push-Pull с инвертированием) и Дифференциальный (TTL/Line Driver на 5 Вольт).
В теории push-pull обеспечивает сигнал, уровень которого ограничивается напряжением питания. Выходные цепи энкодера последовательно нагружаются диодом, который защищает от переполюсовки.
IV2800
Оптический инкрементальный энкодер
ОПИСАНИЕ ТИПА
Оптический инкрементальный энкодер IV2800 миниатюрного исполнения. Малые размеры и как следствие небольшие осевые и радиальные нагрузки.
Энкодер преобразует угол поворота в дискретные сигналы, уровни и тип которых задаются при первоначальном подборе и далее не изменяются.
Входной сигнал обрабатывается методами;
РР (Push-Pull – двухтактное усиление),
ОР (Push-Pull с одновременной подачей по отдельному каналу инвертированного основного сигнала),
LD (line driver – усиление на дифференциальном каскаде, для защиты от синфазных помех).
При передаче данных по шине, при обработке на выходе типа – РР, ОР и LD логический ноль имеет уровень менее 0,5 Вольта, а логическая единица больше 2,5 Вольта.
При передачах на основе line driver используется дифференциальный последовательный интерфейс.
Уровни сигналов определяются в соответствии с интерфейсом RS422.
Фазовый сдвиг фронтов сигналов (опережение и запаздывание), по отношению ко фронту задающего канала А, в канале В передачи составляет, составляет 90 градусов.
На любых вариантах передачи.
Все энкодеры имеют защиту от переполюсовки питания и защиту от короткого замыкания.
Корпус изготовлен из алюминия.
