PR electronics
Устройства питания
Устройства позволяют -
распределять подводимую мощность,
следить за состоянием работоспособности подключённых компонентов,
преобразовывать входное напряжение сети до уровня значений необходимых для работы модулей.
![PR electronics 2220 Блок питания](assets/img/pr_power/2220.jpg)

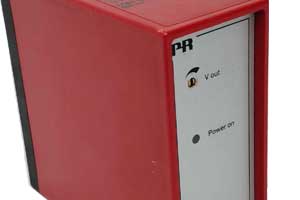

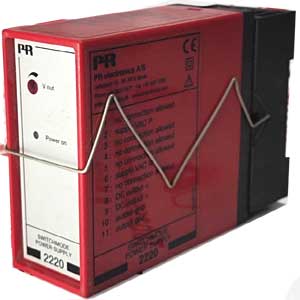

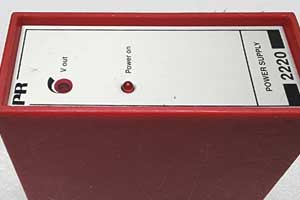

Тип 2220
Импульсный блок питания
![PR electronics 2220 блок питания, изометрия](assets/img/pr_power/2220_1.jpg)
ОПИСАНИЕ ТИПА
Стабилизированный импульсный источник питания, с возможностью регулировки. Блок питания имеет встроенную тепловую защиту от перегрузок и короткого замыкания.
Конструкция БП позволяет подключать последовательно два устройства.
Значения напряжения на выходе регулируется в диапазоне 5...24 В.
![PR electronics 3405 Соединитель для шины питания](assets/img/pr_power/3405.jpg)

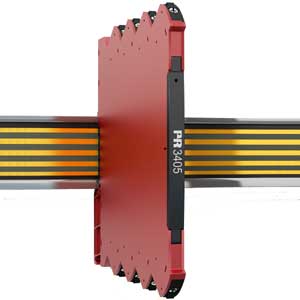

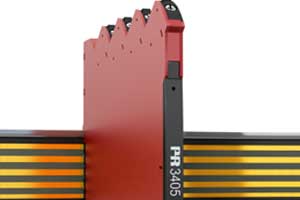

Тип 3405
Устройство подачи питания
![PR electronics 3405 Соединитель для шины питания](assets/img/pr_power/3405_1.jpg)
ОПИСАНИЕ ТИПА
PR Electronics 3405 - предназначен как для подачи питания в накладную шину 9400 так и для отбора мощности.
Исполнение устройства позволяет использовать его в среде с высокой вибрационной нагрузкой, например кораблей.
Возможна установка в зоне 2 ATEX Ex / зоне 2 IECEx / зоне 2 FM.
![PR electronics 5420B Источник искробезопасного питания](assets/img/pr_power/5420B.jpg)

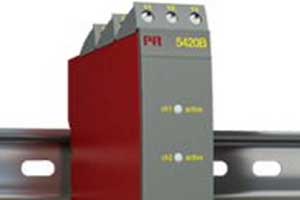

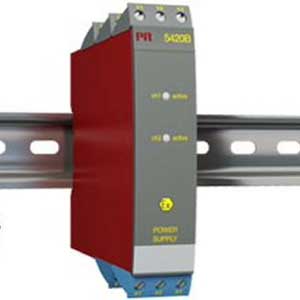

Тип 5420B
Источник питания искробезопасного исполнения
![PR electronics 5420B Источник искробезопасного питания](assets/img/pr_power/5420B_1.jpg)
ОПИСАНИЕ ТИПА
Источник питания PR Electronics 5420B используется для электропитания приборов, установленных во взрывоопасной зоне.
Источник питания позволяет обнаруживать неисправностей в токовой петле при двухпроводном подключении приборов, 5420B смотрит превышение и понижение силы тока в цепи питания. Состояние БП отражается в работе реле и световой индикации. Реле активировано, когда ток находится в заданных пределах. При выходе токовых значений за пределы, контакт реле перебрасывается, индикация на передней панели начинает светиться. Реле с перекидной группой контактов, может использоваться только в безопасной зоне.
Цепи входа питания и выходы гальванически не связаны.
Выходное напряжение > 18 V при 20 мА.
Максимальный выходной ток на канал 28 мА.
Блок питание имеет только одно Ех исполнение – «В».
![PR electronics 9410 Блок управления питанием](assets/img/pr_power/9410.jpg)

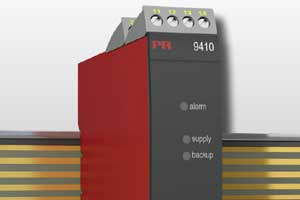

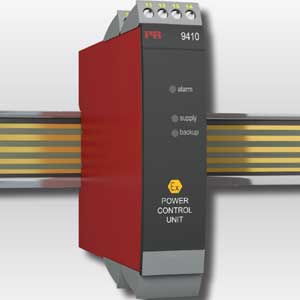

Тип 9410
Блок управления питанием
![PR electronics 9410 Блок управления питанием](assets/img/pr_power/9410_1.jpg)
ОПИСАНИЕ ТИПА
Модуль PR Electronics 9410 предназначен для подачи питания в накладную шину 9400. Питание может браться от двух источников питания. Активность канала ввода питания (основного или резервного) отображается на передней панели свечением зелёного светодиода.
Блок управления 9410 обнаруживает сбои/ошибки от любого из устройств, установленных на питающей шине и направляет сигнал общего сбоя в систему управления, через реле. Состояние ввода питания отражается в работе реле и световой индикации. Реле активировано, когда нет сообщений о сбое в работе, ток находится в заданных пределах. При получении сигнала аварии контакт реле перебрасывается, красная световая индикация на передней панели начинает светиться. Реле с перекидной группой контактов, может использоваться только в безопасной зоне.
В отличии от 3405, данный модуль отбирать питание от шины не может.
![PR electronics 9421 Импульсный источник питания](assets/img/pr_power/9421.jpg)
Тип 9421
Импульсный источник питания
![PR electronics 9421 Импульсный источник питания](assets/img/pr_power/9421_1.jpg)
ОПИСАНИЕ ТИПА
PR Electronics 9421 – импульсный источник питания.
Качество исполнения относит его к индустриальному классу. Качественный выходной сигнал подтверждается контактами реле и открытым коллектором транзистора. Схемотехника позволяет подключать параллельно до 5 устройств.
Блок питания имеет функцию дистанционного включения / выключения. Для отключения питания необходимо соединить контакты с помощью резистора 1 кОм.
При размыкании устройство выдает заданное выходное напряжение. Наличие большой ёмкости на выходе питания, позволяет БП поддерживать постоянное выходное напряжение, в течение 10 полных циклов синусоиды питающей сети 220 В. 50Гц, при понижении напряжения сети.
Так же аппарат отключается при тепловой перегрузке, а после охлаждения устройство снова включится.
