PR electronics 6185
Устройство гальванической развязки с питанием от измерительной цепи

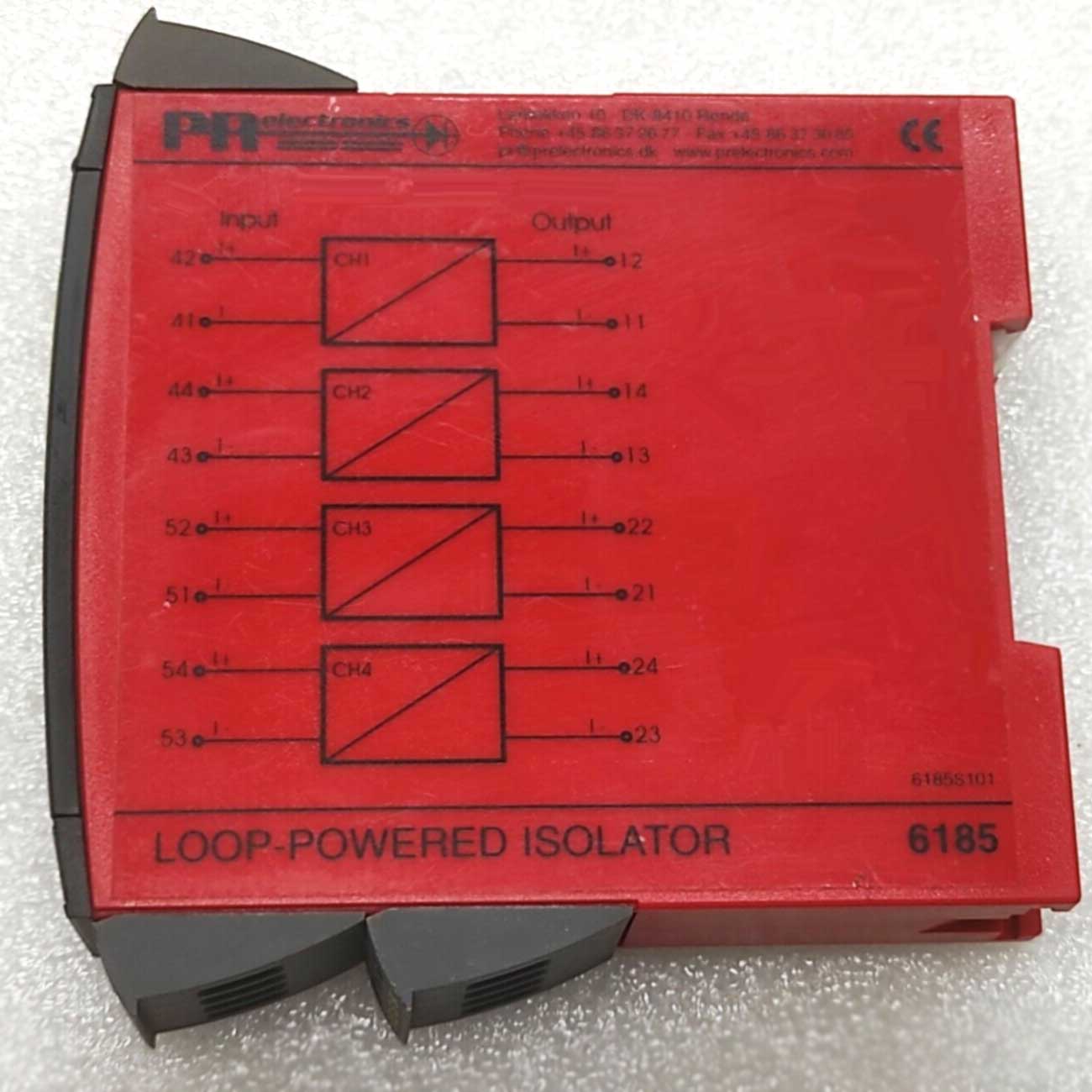

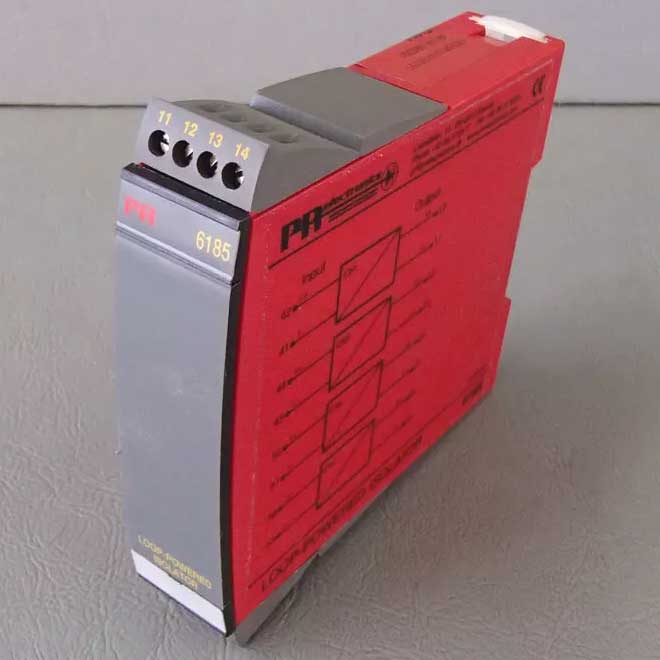

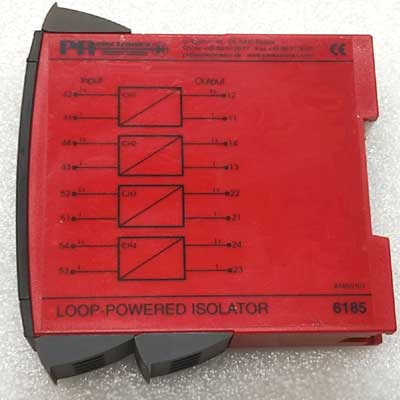

PR Electronics 6185
Изолятор с питанием от контура
- Бренд
- PR electronics
- Артикул производителя
- 6185
- Назначение
- Гальваническая развязка (трансформаторная)
- Наличие
- Склад в Европе, Дания
Описание
Барьер 6185
Гальваническая развязка каналов аналоговых токовых сигналов.
Исключение паразитных контуров идущих через землю и измерение не заземленных на корпус плавающих сигналов.
В соответствующих применениях граничные значения сбоя сигналов тока по NAMUR.
PR 6185 получает питание от измерительного сигнала.
Вход защищен от перенапряжения и обратной полярности.
Напряжение на выходе ограничено пределом 15 VDC.
Входы и выходы гальванически развязаны и не заземлены на корпус.
В вертикальном или горизонтальном положении на рейке DIN. Модули можно устанавливать впритык, до 168 штук на одном метре.
Гальваническая развязка каналов аналоговых токовых сигналов.
Исключение паразитных контуров идущих через землю и измерение не заземленных на корпус плавающих сигналов.
В соответствующих применениях граничные значения сбоя сигналов тока по NAMUR.
PR 6185 получает питание от измерительного сигнала.
Вход защищен от перенапряжения и обратной полярности.
Напряжение на выходе ограничено пределом 15 VDC.
Входы и выходы гальванически развязаны и не заземлены на корпус.
В вертикальном или горизонтальном положении на рейке DIN. Модули можно устанавливать впритык, до 168 штук на одном метре.
Тип 6185
Изолятор с питанием от контура
6185 Гальваническая развязка аналоговых токовых сигналов.
Разъединение петли контуров заземления и измерение плавающих сигналов.
Конкурентный выбор как по цене, так и по технологии для гальванической развязки токовых сигналов к системам SCADA или оборудованию PLC.
Особенно полезен в случаях, требующих бесперебойной передачи токовых сигналов в соответствии с нормами NAMUR (обнаружение ошибок датчика).
PR 6185 питается через измерительный сигнал и потребляет от контура максимум 1,8 В постоянного тока.
Вход защищен от скачков напряжения и ошибок полярности.

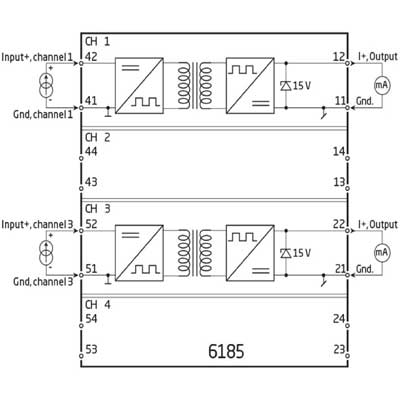

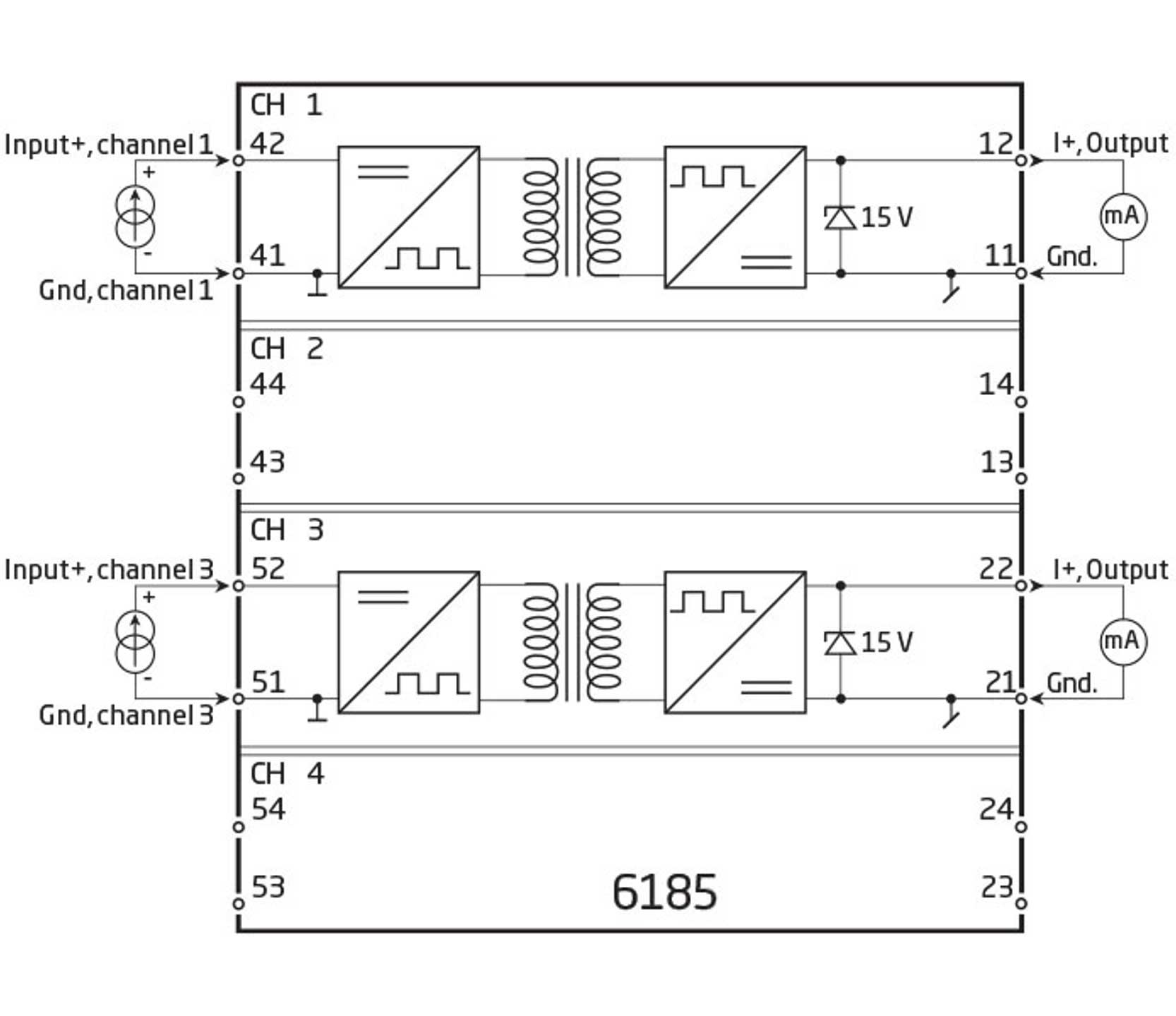

Падение напряжения для каждого канала можно рассчитать по следующему выражению: Vdrop = 1,8 + (Ioutput * Rload).
Выходное напряжение ограничено 15 В постоянного тока.
Входы и выходы являются плавающими и гальванически развязанными.
Монтируется вертикально или горизонтально на DIN-рейку. Поскольку модули можно устанавливать без расстояния между соседними устройствами, на расстоянии одного метра можно установить до 168 каналов.
