PR electronics 5437A
Температурные преобразователи
PR Electronics 5437
Тип 5437A
универсальный 2-проводной преобразователь
с HART 7 или HART 5
- Бренд
- PR electronics
- Артикул производителя
- 5437
- Назначение
- Преобразование выходных значений термопар, термометров сопротивления, напряжения в аналоговые значения тока.
Объединение в сеть на основе HART-протокола.
Гальваническая развязка - Наличие
- Склад в Европе, Дания
Обзор
5437A - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt10 - Pt10000, Ni10 - Ni10000, Cu5 – Cu10000) в аналоговые значения тока, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протокола HART 7 или HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
Возможно резервирование датчиков - дублирование с возможность автоматического переключения входов и обнаружение дрейфа (когда разность значений выходит за определенные пользователем пределы).
Преобразователь имеет функции дифференциальных измерений, таких как среднее значение, разность значений и отслеживание минимальных / максимальных значений.
Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 2,5 кВ переменного тока.
Тип 5437A
универсальный 2-проводной преобразователь
с HART 7 или HART 5)
ОПИСАНИЕ ТИПА
Тип 5437A - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt10 - Pt10000, Ni10 - Ni10000, Cu5 – Cu10000), биполярных милливольтовых напряжений в аналоговые значения тока, с питанием от токовой петли 4-20мА. Токовые значения модулируются на основании протокола HART 7 или HART 5. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
Возможно резервирование датчиков - дублирование с возможность автоматического переключения входов и обнаружение дрейфа (когда разность значений выходит за определенные пользователем пределы).
Преобразователь 5437A имеет функции дифференциальных измерений, таких как среднее значение, разность значений и отслеживание минимальных / максимальных значений.
Требования NAMUR учтены в следующих спецификациях –
NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах.
NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов.
NE 44 - стандартизация индикаторов состояния на приборах PCT с помощью светоизлучающих диодов.
NE 89 - стандарт датчиков температуры с цифровой обработкой сигнала.
NE 95 - направлен на установление основных принципов омологации для соответствующего оборудования для управления технологическим процессом и демонстрацию свойств омологации. Омологация —улучшение технических характеристик с целью соответствия товара каким-либо стандартам или требованиям страны-потребителя товара.
NE 107 - «облегчитель жизни» - самоконтроль и диагностика полевых устройств.
Сертификация IEC 61508: 2010 до SIL3, с усиленными испытаниями функциональной безопасности EMC в соответствии с IEC 61236-3-1.
Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационые интерфейсы HART - 276USB = HART-модем с USB-портом.

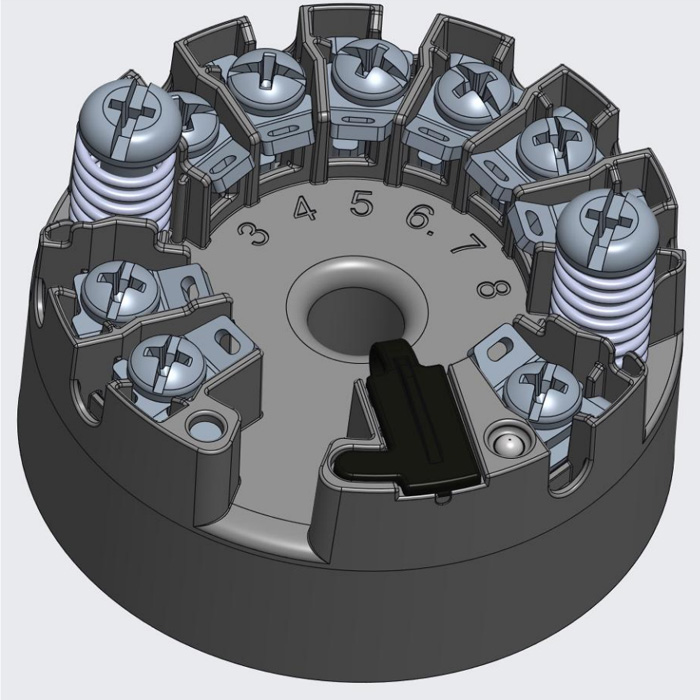

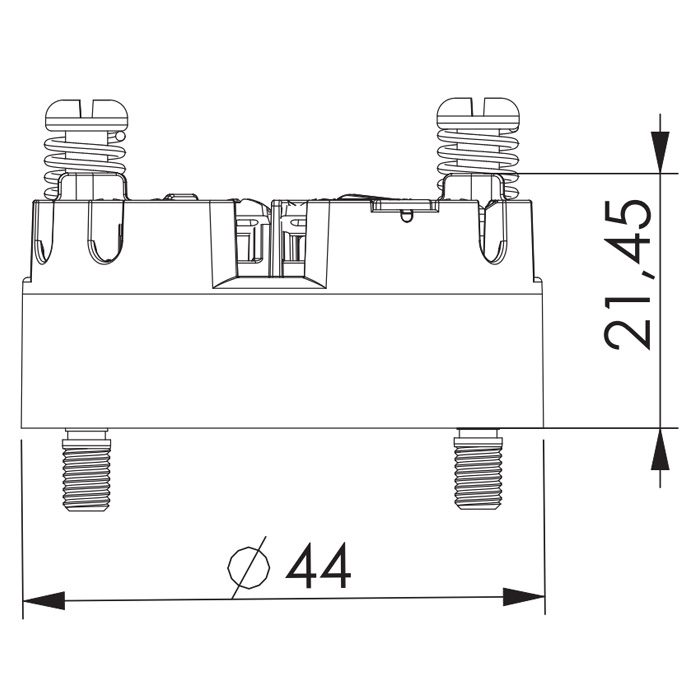

Головка может быть установлена в корпусе датчика DIN формы B или на DIN-рейку с помощью кронштейна PR тип 8421.
Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 2,5 кВ переменного тока.
