PR electronics 6337
Температурные преобразователи
Тип 6337A
6337 PR electronics универсальный преобразователь
с поддержкой протокола HART 7 или HART5,
с питанием от токовой цепи
- Бренд
- PR electronics
- Артикул производителя
- 6337
- Назначение
- Преобразование выходных значений термопар, термометров сопротивления, биполярных напряжений в аналоговые значения тока.
- Гальваническая развязка
- Объединение в сеть на основе HART-протокола
- Гальваническая развязка
- Наличие
- Склад в Европе, Дания
Обзор
6337 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), напряжения в диапазоне mV в аналоговые токовые значения 4-20 мА. Токовые значения модулируются на основании протокола HART 5 (до 15 устройств в сети) или 7 (до 63 устройств в сети). Максимальное выходное значение может быть программно ограниченно.
Есть варианты одно и двух канального исполнения и на каждый канал свой процессор обработки. Так же в каждом канале предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
Используется все схемы включения датчика в измерительную цепь.
Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
Архивированные данные регулярно подвергаются контролю на сохранность.
Требования NAMUR учтены
Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.

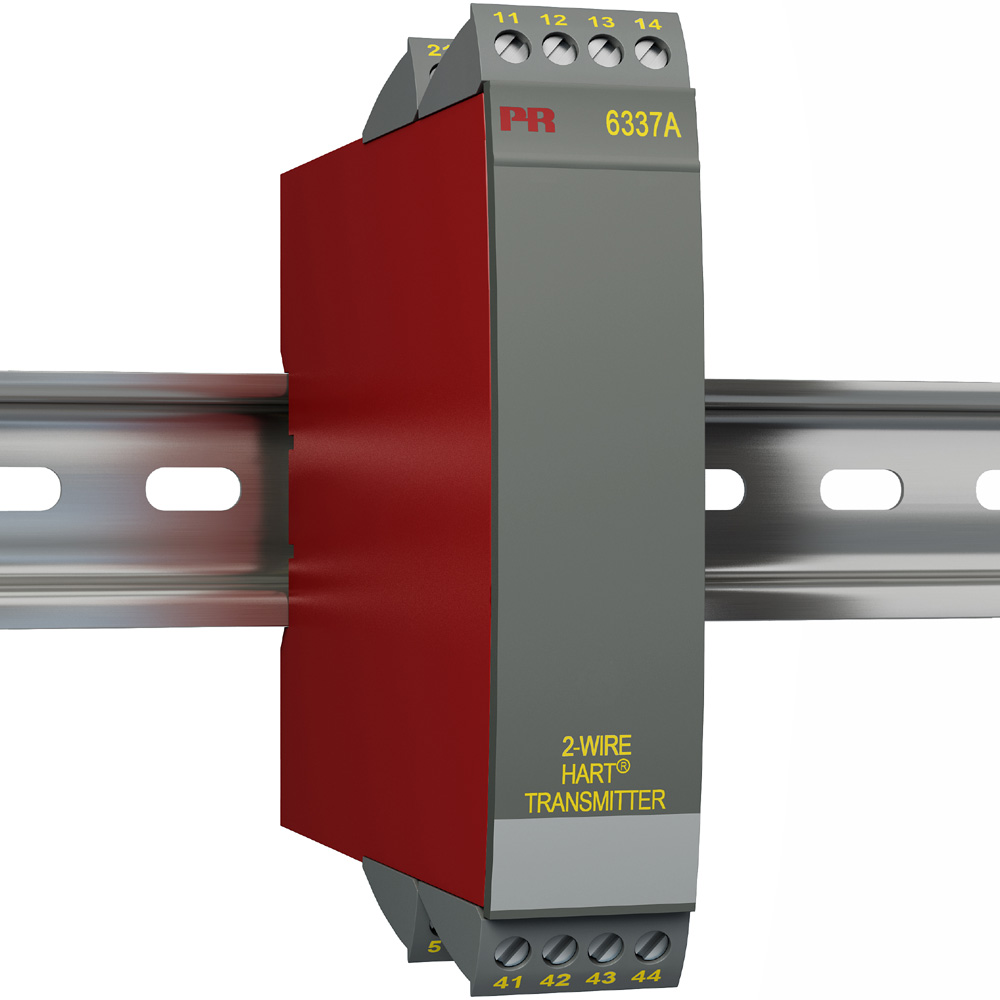

Модуль устанавливается вертикально или горизонтально на DIN-рейку.
Тип 6337A
универсальный программируемый преобразователь с поддержкой протокола HART 7
(частотная модуляция поверх токовой петли 4-20мА) или HART 5
ОПИСАНИЕ ТИПА
6337 - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt50 - Pt1000, Ni50 - Ni1000,), изменений сопротивлении (например от уровнемеров или потенциометров в приводе клапана), напряжения в диапазоне mV в аналоговые токовые значения 4-20 мА. Токовые значения модулируются на основании протокола HART 5 (до 15 устройств в сети) или 7 (до 63 устройств в сети). Максимальное выходное значение может быть программно ограниченно.
Есть варианты одно и двух канального исполнения и на каждый канал свой процессор обработки. Так же в каждом канале предусмотрена внешняя компенсация холодного спая, но нужен доп. разъём.
Используется все схемы включения датчика в измерительную цепь
Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
Архивированные данные регулярно подвергаются контролю на сохранность.
Требования NAMUR учтены в следующих спецификациях –
NE 21 - электромагнитная совместимость (ЕМС) для приборов, применяемых в лабораторных условиях и в технологических процессах;
NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА, совместим с NE43 и прозрачен для HART протоколов,
NE 89 - стандарт датчиков температуры с цифровой обработкой сигнала.
Для конфигурации 6337A используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset или стандартные коммуникационные интерфейсы HART.
Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
Модуль устанавливается вертикально или горизонтально на DIN-рейку.
