PR electronics 6331
Температурные преобразователи
PR Electronics 6331
Тип 6331A
Универсальный 2-проводной преобразователь
- Бренд
- PR electronics
- Артикул производителя
- 6331
- Назначение
- Преобразование выходных значений термопар, термометров сопротивления, биполярных напряжений в аналоговые значения тока.
Гальваническая развязка - Наличие
- Склад в Европе, Дания
Обзор
6331A - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 - Pt1000, Ni100 - Ni1000), «линейного» сопротивления (например потенциометров в приводе клапана), биполярных милливольтовых напряжений в аналоговые значения тока, с питанием от токовой петли 4-20мА. Максимальное выходное значение может быть программно ограниченно. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона. Используется все схемы включения датчика в измерительную цепь.
Варианты одно и двух канального исполнения. На каждый канал свой процессор обработки.
В каждом канале предусмотрена внешняя компенсация холодного спая.
Архивированные данные регулярно подвергаются контролю на сохранность.
Измерительная цепь датчика не имеет гальванической развязки от выходной цепи питания. Однако гальваническая развязка между этими цепями способна выдерживать испытательное напряжение 500 В переменного тока в течение 1 минуты.
Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.

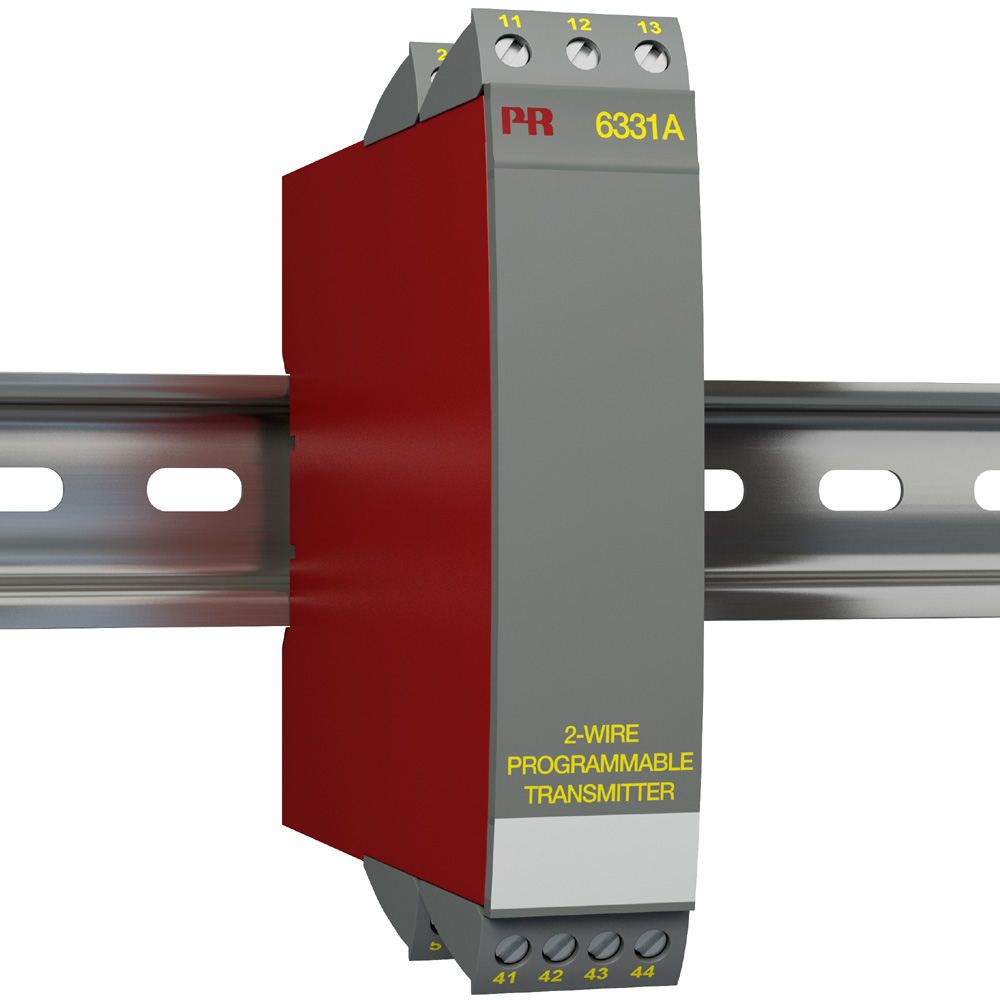

Тип 6331A
Универсальный 2-проводной преобразователь

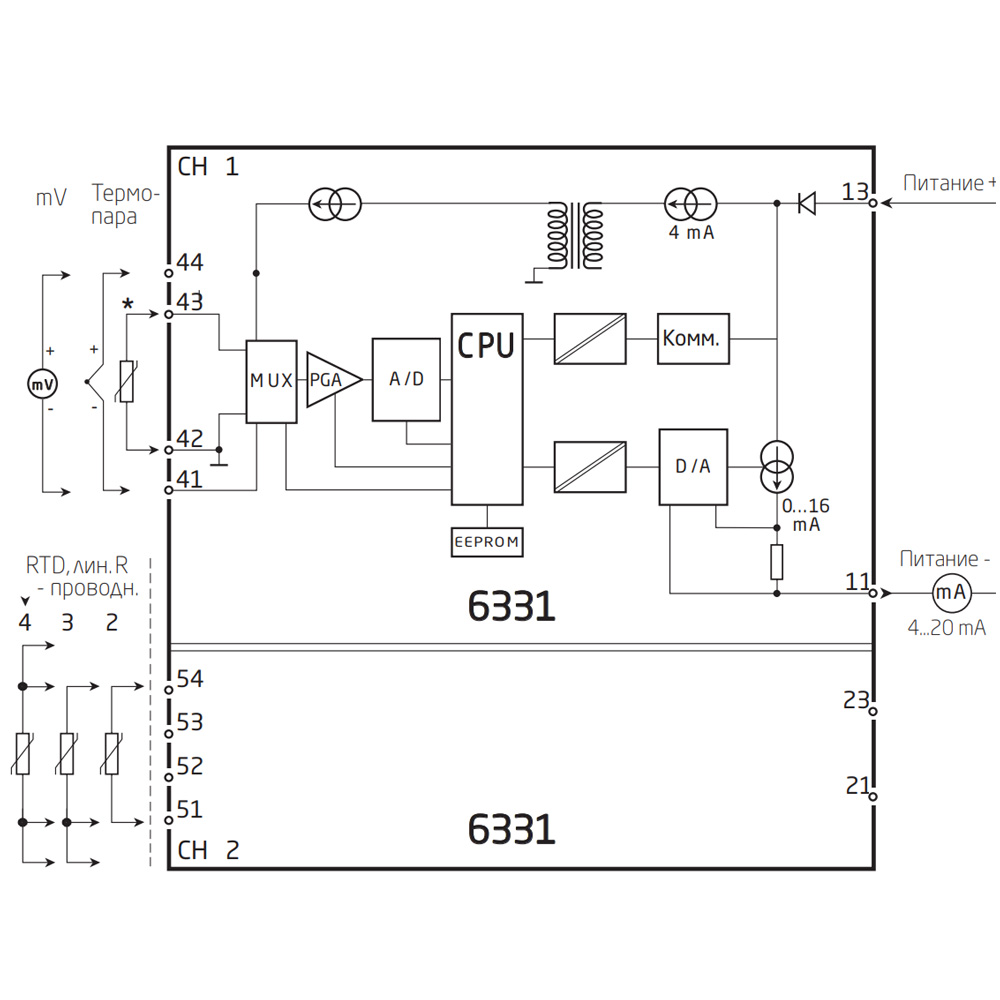

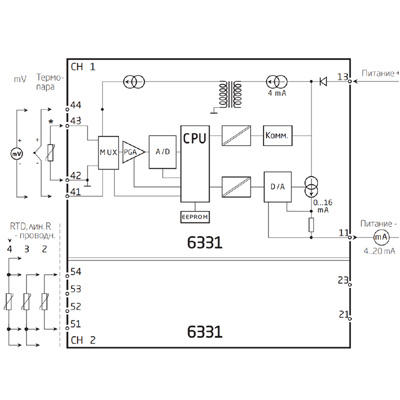

ОПИСАНИЕ ТИПА
6331A - предназначен для преобразования выходных значений термоэлектрических преобразователей, термометров сопротивления (Pt100 - Pt1000, Ni100 - Ni1000), «линейного» сопротивления (например потенциометров в приводе клапана), биполярных милливольтовых напряжений в аналоговые значения тока, с питанием от токовой петли 4-20мА.
Максимальное выходное значение может быть программно ограниченно. Точность преобразования во всех доступных диапазонах, менее 0,05% диапазона.
Используется все схемы включения датчика в измерительную цепь.
Варианты одно и двух канального исполнения. На каждый канал свой процессор обработки.
В каждом канале предусмотрена внешняя компенсация холодного спая.
Архивированные данные регулярно подвергаются контролю на сохранность.
Для конфигурации используется 5909 - Loop Link интерфейс USB и Программное обеспечение PReset.
Требования NAMUR учтены в следующих спецификациях –
NE 43 - стандарт информации о нарушении уровня сигнала для цифровых датчиков, расширенный диапазон измерения от 3,6 до 23 мА
Измерительная цепь датчика не имеет гальванической развязки от выходной цепи питания. Однако гальваническая развязка между этими цепями способна выдерживать испытательное напряжение 500 В переменного тока в течение 1 минуты.
Электрическая прочность, способность изоляции выдерживать выброс напряжения средней длительности без возникновения искрового пробоя, 1,5 кВ переменного тока.
Модуль устанавливается вертикально или горизонтально на DIN-рейку
