GP04/1 SIKO
Потенциометр с редуктором
ВЫ ПОКИДАЕТЕ СКЛАД
SIKO GP04/1
редукционный потенциометр
- Бренд
- SIKO
- Артикул производителя
- GP04/1
- Назначение
- Преобразование значения угла поворота в аналоговый сигнал
- Наличие
- Склад в Европе. Германия
ОПИСАНИЕ ТИПА

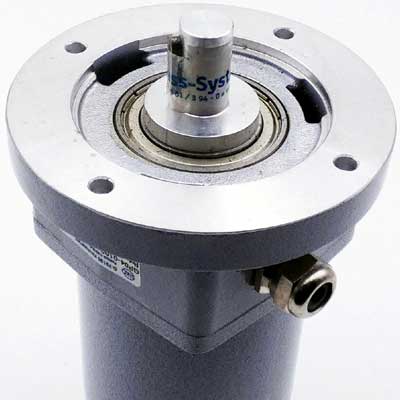

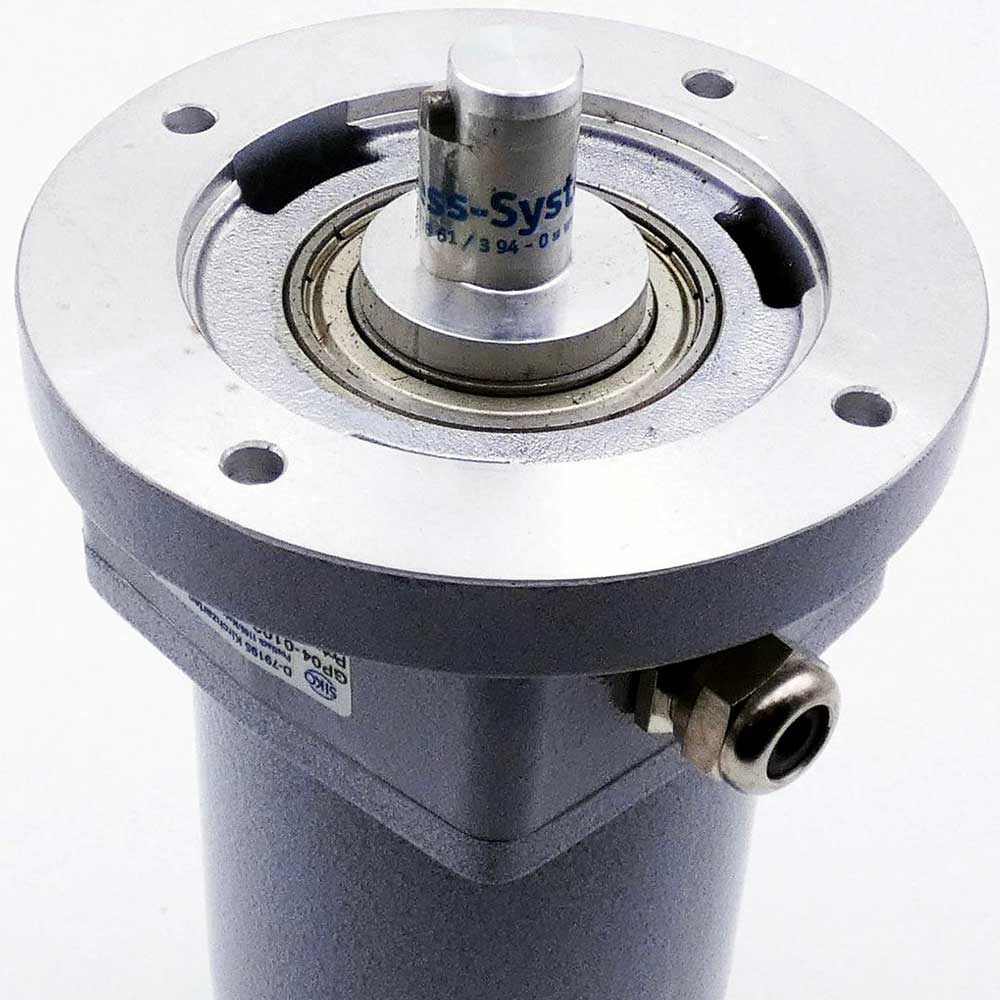

Потенциометр редукторный GP04/1
проводит абсолютное измерение углов и расстояний. Он имеет корпус из алюминия. Конструкция корпуса обеспечивает защиту по IP65, при изготовлении вала из воронёной стали и защиту по IP52, когда вал их алюминия.
Использование радиально упорных подшипников позволяет воспринимать осевую нагрузку до 170 кг и радиальную до 100 кг.
Измеренные значения представляются в виде значений сопротивления, напряжения или тока.
Одно или многооборотное исполнение.
Ожидаемый ресурс ползунка резистора – 1000000 оборотов.
Типовое передаточное число от 0,1 до 55. Максимум 256.
Максимальная угловая скорость вала до 500 об. в мин.

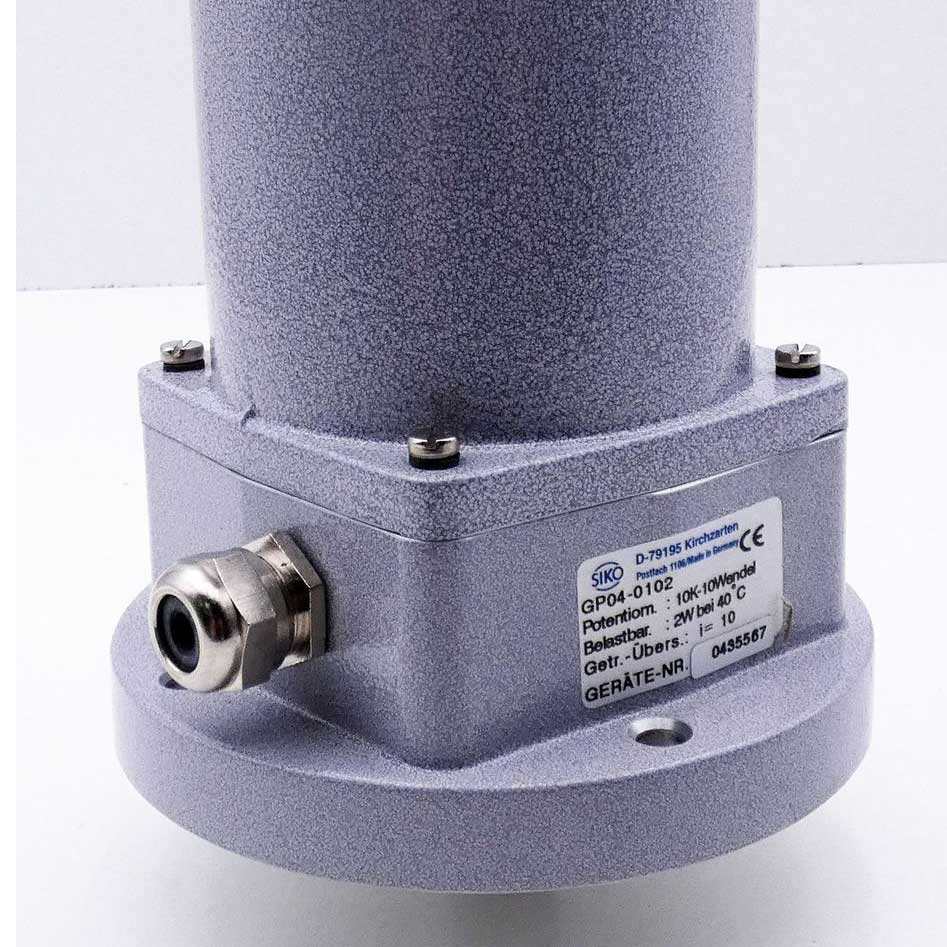

Электрическое подключение через кабельный ввод на корпусе.
GP04/1
со сплошным или полым валом с глухим отверстием у последнего
Редукционный потенциометр GP04/1
Потенциометры с редуктором имеют очень прочную конструкцию и компактные размеры.
Комбинация зубчатого механизма и потенциометра адаптирует механический угол поворота 1- или 10-оборотного потенциометра в соответствии с диапазоном измерения. Проскальзывающая муфта между зубчатым механизмом и потенциометром предотвращает непоправимые механические повреждения потенциометра в случае превышения конечного упора (действительно только для 10-оборотного потенциометра; 1-оборотные потенциометры не имеют концевого упора).
Редукторные потенциометры опционально оснащаются преобразователем. Значения сопротивления положения потенциометра или остаются без изменений или преобразуются в выходной ток 4...20 мА или в выходное напряжение 0...10 В. Последнее позволяет передавать измеренные значения независимо от сопротивления линии передачи.

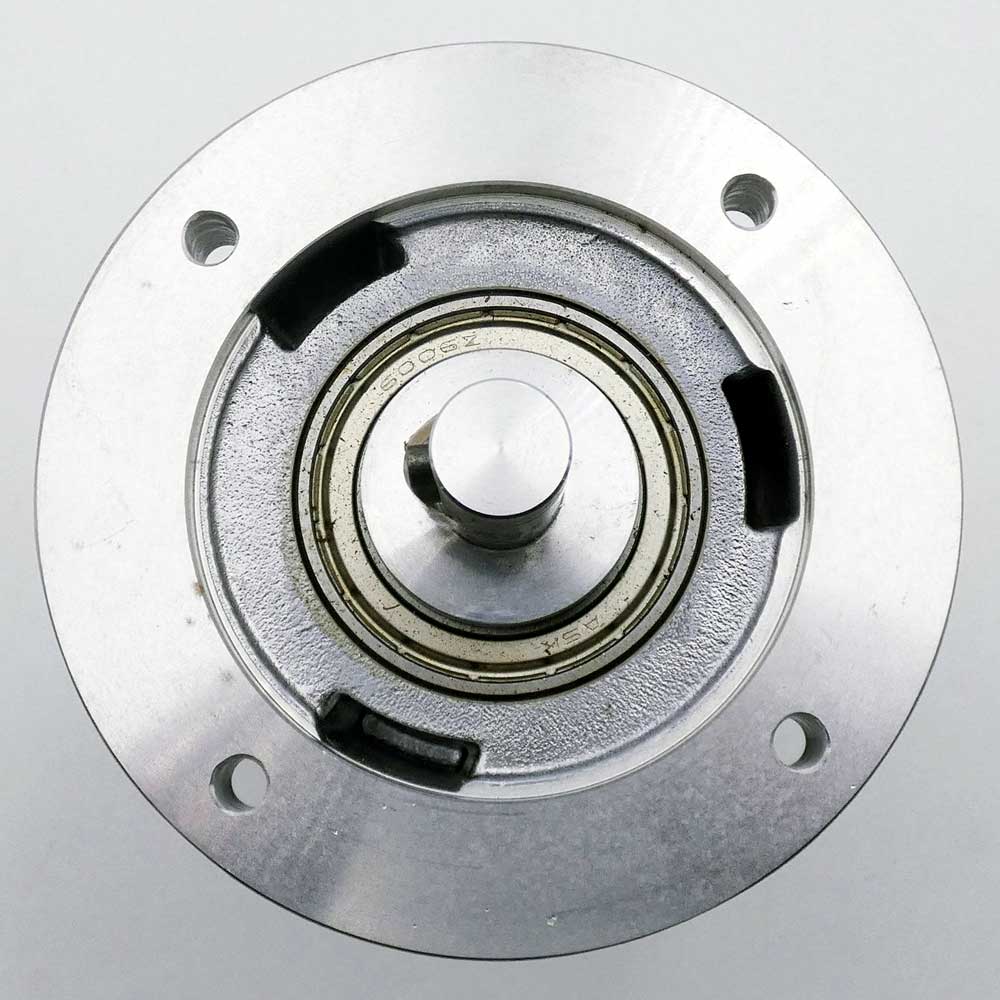

Наличие шариковый радиальных и радиально-упорных подшипников позволяет воспринимать значительные механические нагрузки.
