Температурные преобразователи

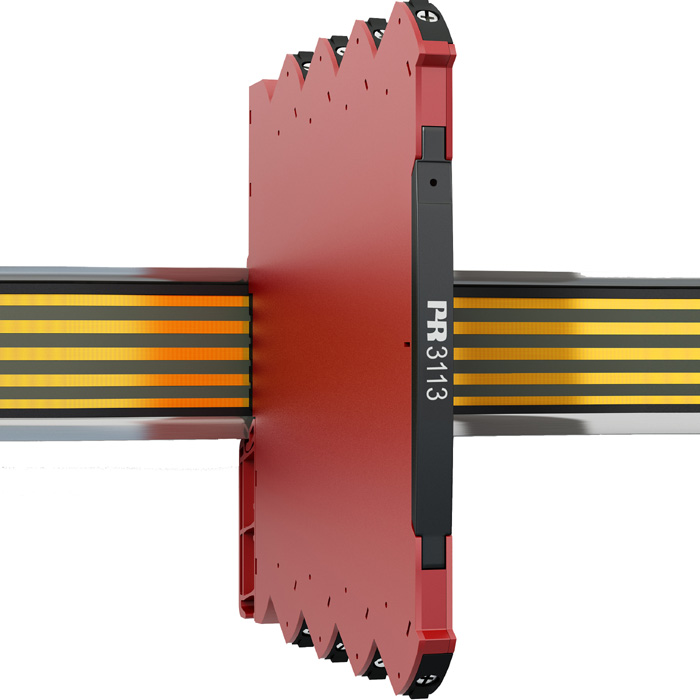

PR Electronics 3113
Преобразователь температуры изолирующий,
с поддержкой протокола HART 7
- Бренд
- PR electronics
- Артикул производителя
- 3113
- Назначение
- Преобразование выходных значений термопар,термометра сопротивления в аналоговые значения тока.
Гальваническая развязка - Наличие
- Склад в Европе, Дания
Обзор
3113 Предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ), термометра сопротивления (Pt100) в аналоговые значения тока. Токовые значения модулируются на основании протокола HART. Точность преобразования во всех доступных диапазонах, менее 0,05%. Используется все схемы подключения датчика в измерительную цепь.
Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <60 мс) и сглаживать выходной сигнал датчика (при установке 0,06-60с).
Преобразователь 3113 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
Тип 3113
Преобразователь температуры изолирующий,
с поддержкой протокола HART 7
ОПИСАНИЕ ТИПА
3113 предназначен для преобразования выходных значений термоэлектрических преобразователей (термопар J и K ), термометра сопротивления (Pt100) в аналоговые значения тока. Токовые значения модулируются на основании протокола HART. Точность преобразования во всех доступных диапазонах, менее 0,05%. Используется все схемы подключения датчика в измерительную цепь.
Выбираемое время снятия значений с термопары позволяет контролировать ошибки датчика (при установке <60 мс) и сглаживать выходной сигнал датчика (при установке 0,06-60с). Значение можно выбрать с помощью DIP-переключателя, обращение по HART позволяет только считывать данные настроек. Так же с помощью переключателей выбирается частота питающей сети, для повышения выходного значения сигнал / шум> 60 дБ. Выбираемые положения DIP-переключателя обеспечивают настройку более 1000 вариантов откалиброванных на заводе диапазонов измерения.
3113 обеспечивает высокую точность в суровых условиях электромагнитной совместимости в соответствии с рекомендациями NAMUR NE21 и позволяет системе обнаруживать ошибки датчика в соответствии с рекомендациями NAMUR NE43.
Преобразователь 3113 питается от 24 В постоянного тока (± 30%) с защитой от перенапряжения и переполюсовки. Свечение зеленого светодиода показывает рабочее состояние устройства и датчика.
Каждый модуль тестируется между входом, выходом и питанием напряжением 2,5 кВ переменного тока, на предмет высокого уровня гальванической изоляции.
Небольшая программа PR3000DipSwitch позволит посмотреть установку DIP переключателей на преобразователе, в соответствии с требуемыми параметрами процесса.
