В крыльчатку встроены четыре магнита. Приводимые в действие потоком жидкости, они вырабатывают частотный сигнал в чувствительном элементе (катушке или датчике Холла), пропорциональный скорости потока.
Пересчет скорости потока в расход осуществляется при помощи фактора пропорциональности (К-фактора).
Соответствующий коэффициент (в импульсах на литр) указан в руководстве по эксплуатации фитинга (тип S020).
Блок преобразователя служит для преобразования измеряемого значения в различные выходные сигналы (в зависимости от исполнения преобразователя) и отображения фактического значения.
8025 Burkert
Расходомер с лопастным колесом и датчиком расхода
ВЫ ПОКИДАЕТЕ СКЛАД
Burkert 8025
Расходомер с лопастным колесом и датчиком расхода
- Бренд
- Burkert
- Артикул производителя
- 8025
- Назначение
- Измерения расхода не слишком грессинвых жидкостей
- Наличие
- Склад в Москве

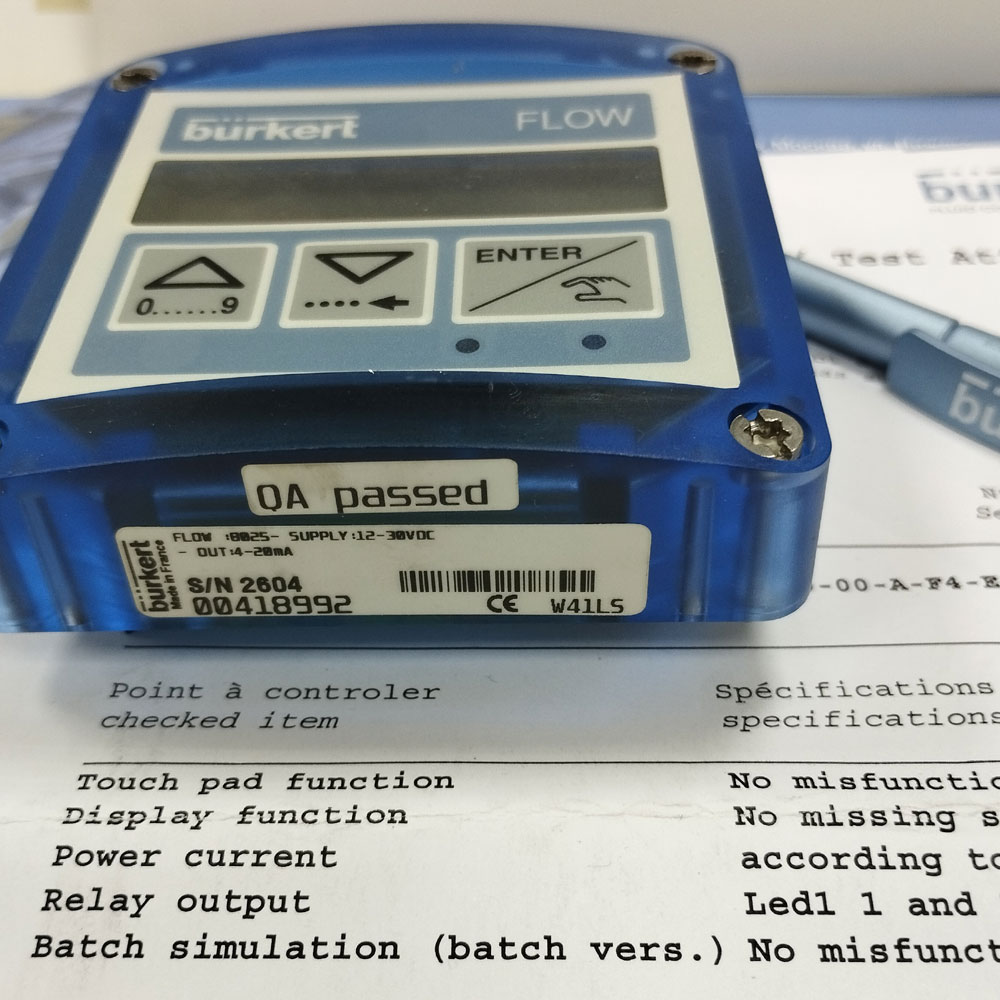

- ID-№
- 418 992 - 1 шт
Описание
Burkert 8025
Преобразователь расхода подходит для использования в нейтральных и слабо агрессивных жидкостях без примесей твердых частиц.
Прибор поставляется в различных исполнениях:
Компактный расходомер.
Дистанционный передатчик доступен в двух вариантах - панель и панель настенного монтажа.
Дистанционный контроллер периодического действия - панель и панель настенного монтажа.
Калибровка прибора осуществляется при помощи К-фактора или через функцию обучения TEACH-IN.
Тип 8025
Расходомер с лопастным колесом и датчиком расхода
ОПИСАНИЕ ТИПА
Расходомер с лопастным колесом и датчиком расхода Burkert 8025
Расходомер типа 8025 предлагается в различных вариантах.
• Компактный расходомер с датчиком лопастного колеса доступен в двух вариантах:
— стандартный выход сигнала или
– Вариант индикатора/сумматора с батарейным питанием без выхода.
• Дистанционный передатчик доступен в двух вариантах:
— Универсальный преобразователь панельный или настенного монтажа, который можно подключить к другим датчикам расхода; датчики с выходом с открытым коллектором, выходом геркона реле, TTL, CMOS или катушкой могут управляться этим передатчиком.
— Преобразователь, панельный или настенного монтажа: стандартный входной сигнал для комбинации с расходомерами Bürkert Type 8020/8030/SE30+S077 «Low Power».
Контроллер периодического действия типа 8025 также доступен в различных вариантах:
• Компактный контроллер партии с датчиком подрулевого колеса
• Дистанционный контроллер периодического действия панельный или настенного монтажа для подключения к расходомерам Bürkert Type -8020/8030/8031/8041/SE30+S077 или к другим датчикам расхода ( датчики с выходом с открытым коллектором, выходом геркона, TTL, CMOS или катушкой могут управляться этим контроллером периодического действия).
Компактное исполнение.
Комбинация расходомера с крыльчаткой и электронного модуля типа 8025 с дисплеем в корпусе с классом защиты IP65.
Присоединение преобразователя: кабельный разъем по EN175301-803 или два кабельных ввода. Система фитингов Bürkert обеспечивает простую установку преобразователя в трубопроводах сечением Ду 15 - Ду 400.
Компактный преобразователь поставляется в двух исполнениях: - с выходом стандартного сигнала (4-20 мA, частота) - в виде индикатора / счетчика на батарее
Панельное исполнение.

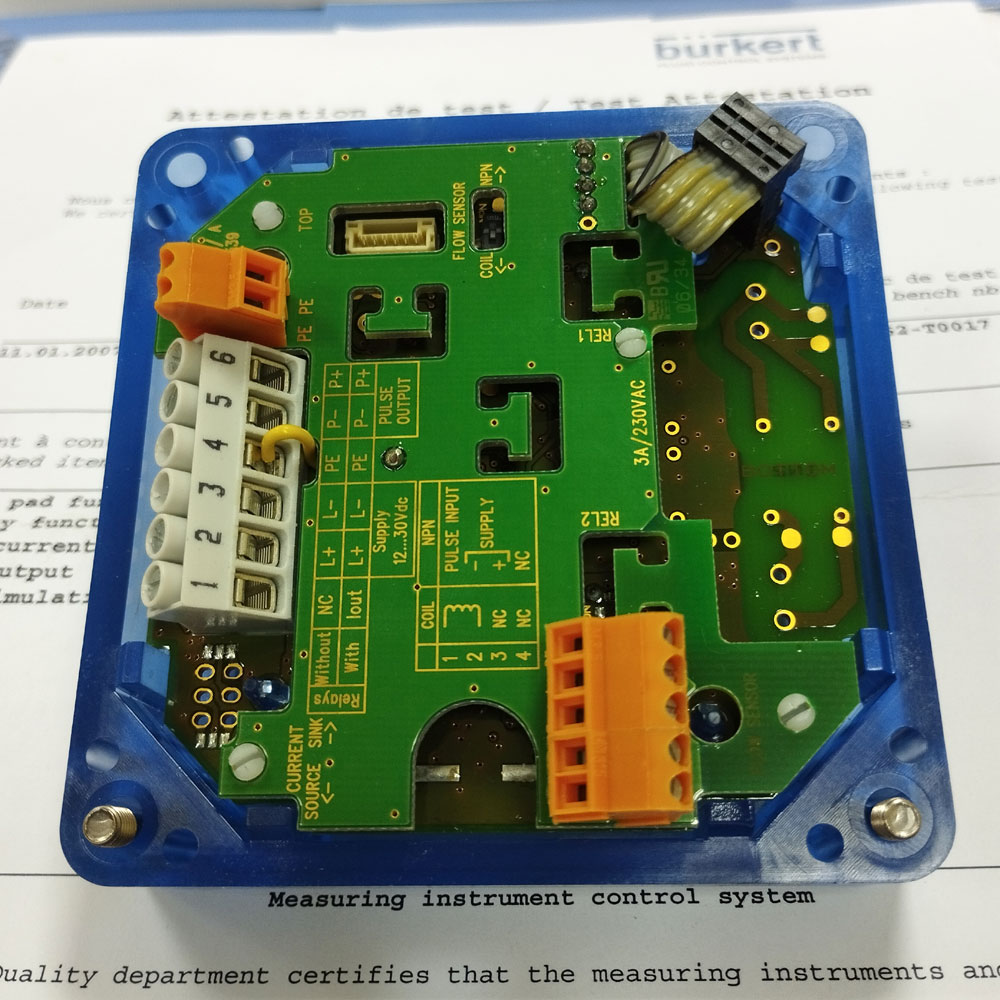

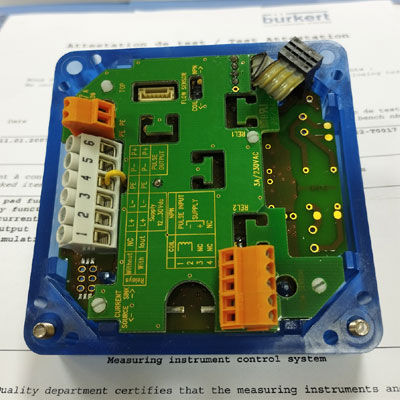

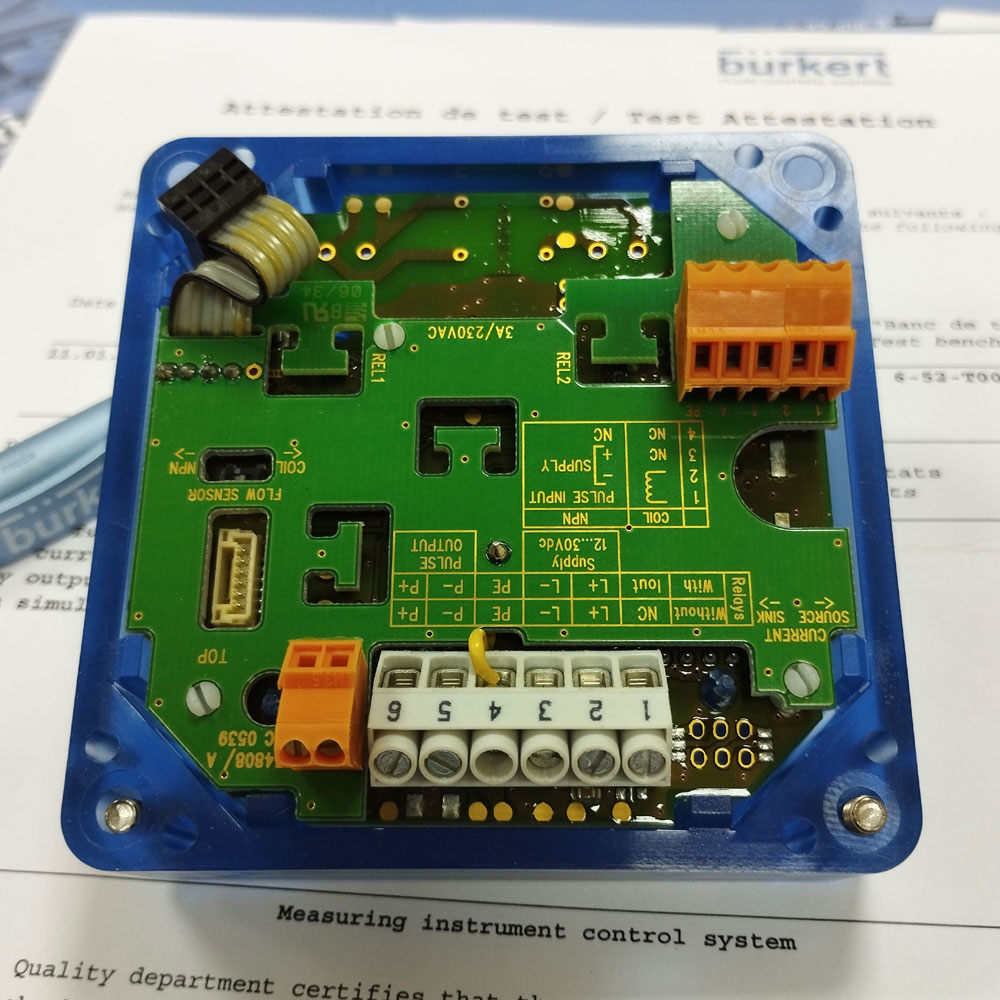

Состоит из корпуса для монтажа в распределительном шкафу со встроенным электронным модулем 8025. Используемые расходомеры: тип 8020, 8030 с импульсным сигналом или расходомеры других производителей. Присоединение преобразователя: через клеммную колодку.
Настенное исполнение.
Состоит из электронного модуля типа 8025 в корпусе с классом защиты IP65. Используемые расходомеры: тип 8020, 8030 с импульсным сигналом или расходомеры других производителей. Присоединение преобразователя: кабельные вводы с клеммной колодкой.

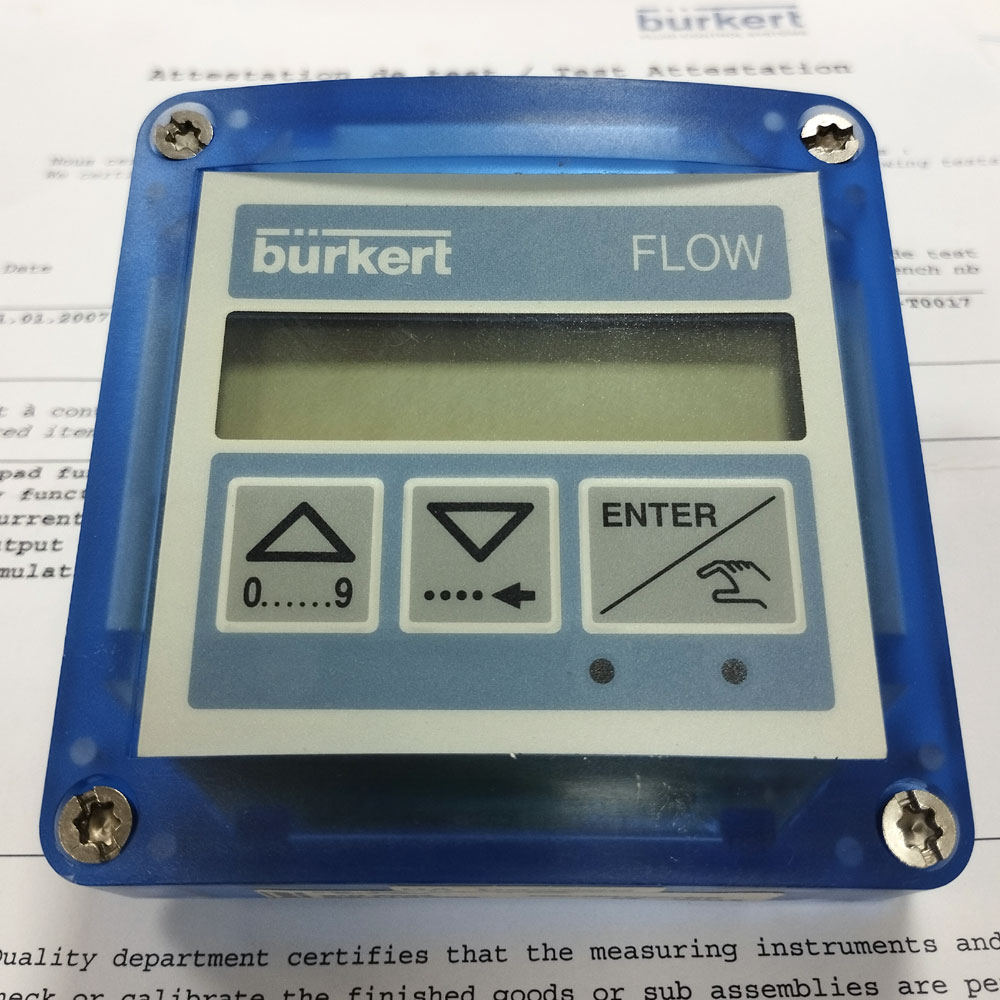

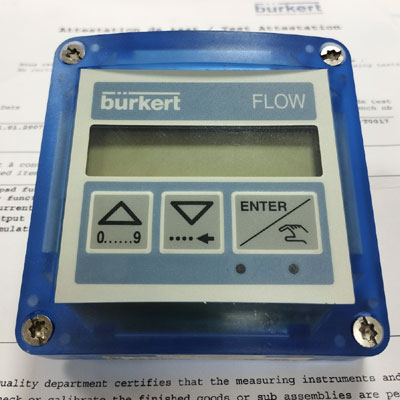

Управление и дисплей.
Калибровка прибора осуществляется при помощи К-фактора или через функцию обучения TEACH-IN. Индивидуальные настройки заказчика, такие как диапазон измерения, единицы измерения, импульсный выход и ступень фильтрования, задаются непосредственно через меню преобразователя. Управление делится на два или три уровня в зависимости от исполнения преобразователя.
