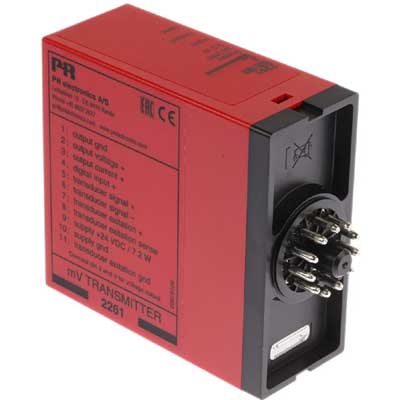

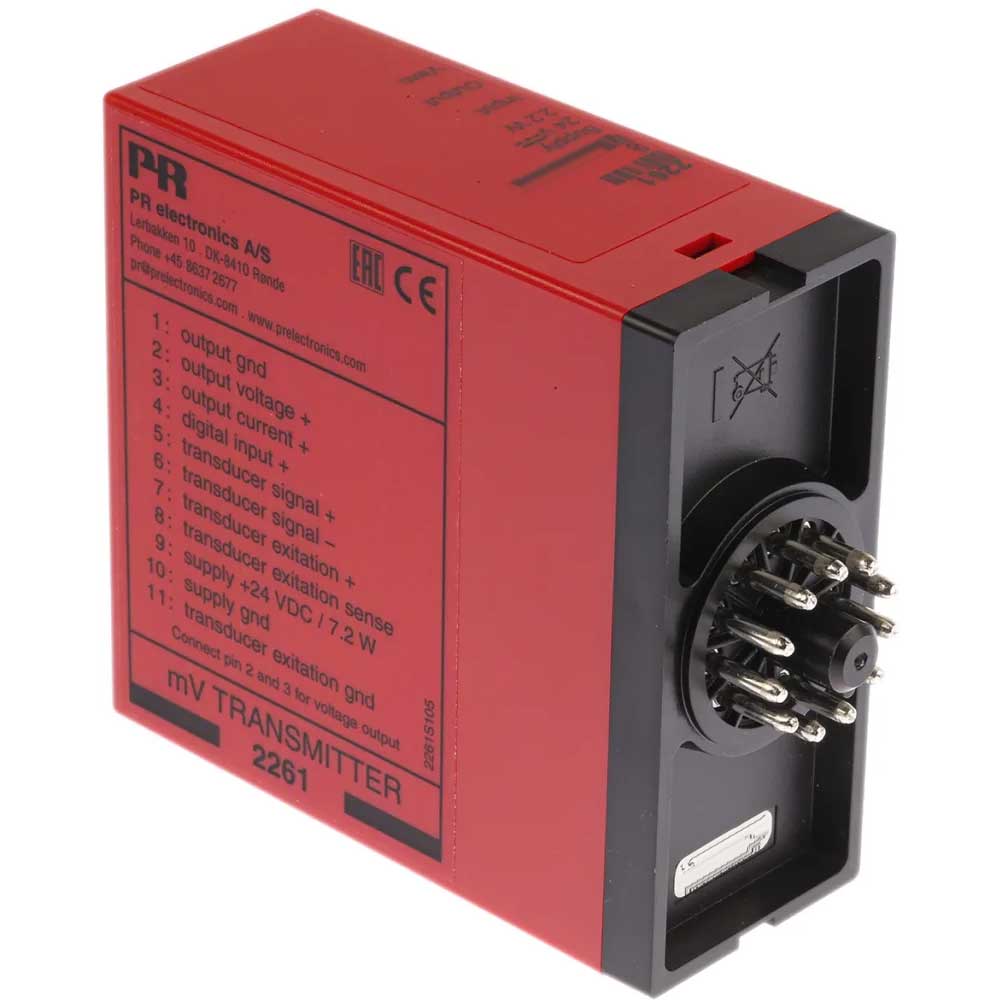

PR electronics 2261

Описание
 Модель 2261 преобразует биполярные сигналы мВ от датчиков, подаваемые непосредственно от модуля, в стандартные сигналы тока/напряжения. Заполнение и опорожнение резервуара, взвешивание с функцией тарирования, измерение силы натяжения кабеля, контроль уровня и сигнализация.
 Модель 2261 подходит для применения в датчиках веса. С помощью функции относительной калибровки весы могут быть тарированы, т.е. откалиброваны на 0 и 100% без необходимости использования эквивалентной нагрузки. С помощью функции тарирования диапазон измерения устанавливается либо на 0 % при наполнении, либо на 100 % при сливе.
 Модель 2261 управляется микропроцессором и имеет базовую калибровку, что означает, что вход и выход могут быть запрограммированы в соответствии с требованиями. в требуемый диапазон сигнала без какой-либо корректировки. Это гарантирует высокую точность и гибкость.

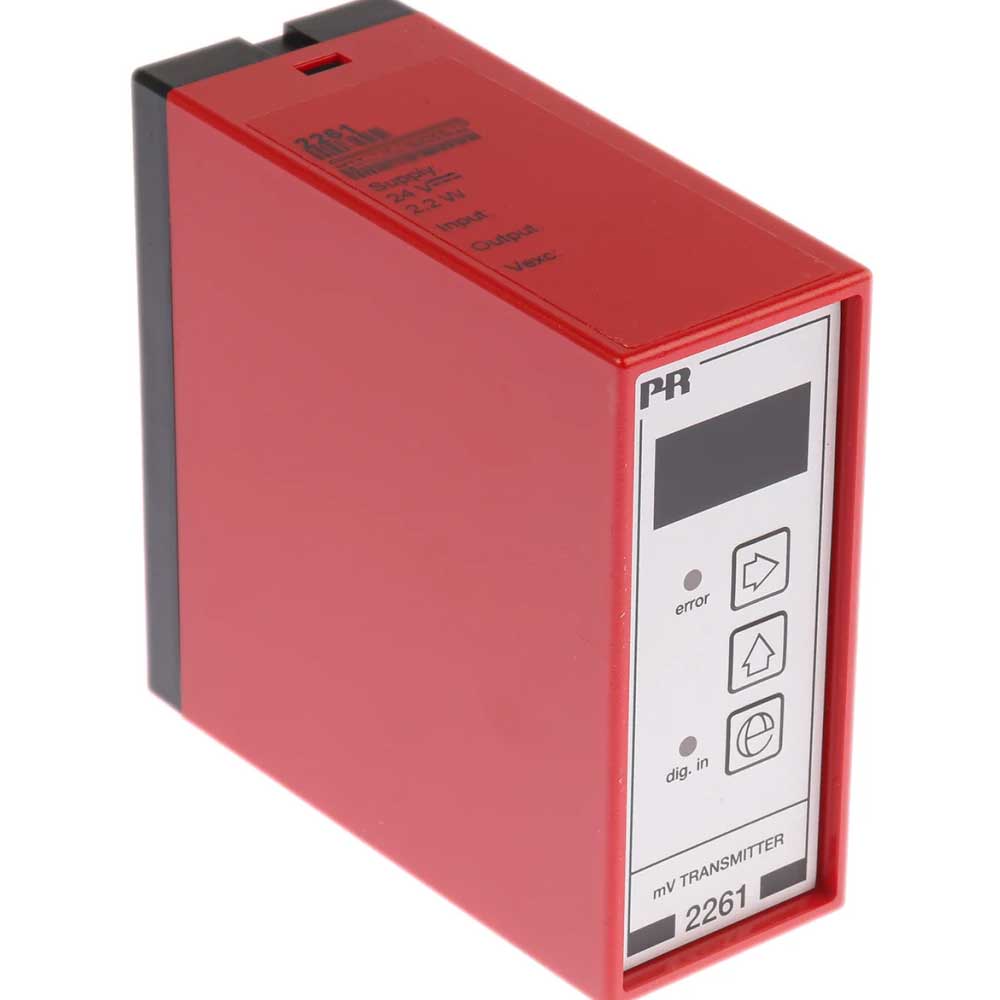

 Пользовательский интерфейс состоит из 3-значного дисплея и 3 функциональных клавиш на передней панели, которые используются для тарирования или изменения диапазона входного/выходного сигнала.
 Аналоговый вход можно запрограммировать на напряжение в диапазоне -40...100 мВ постоянного тока с мин. диапазон 10 мВ и макс. смещение 70% от макс. значение мВ.
 Можно определить процентное превышение выбранного диапазона измерения, тем самым заставляя устройство реагировать на входной сигнал мВ, выходящий за пределы выбранного диапазона 0 и 100%.
 На дисплее отобразится процент ввода.
 Выходной сигнал должен быть масштабирован таким образом, чтобы выбранный выходной диапазон находился в пределах допустимого диапазона выходного сигнала.
 Дискретный (цифровой) сигнал можно выбрать либо NPN (короткое замыкание на массу), либо PNP (+24 В постоянного тока).
 Тарирование может осуществляться либо через цифровой вход, либо спереди.
 При тарировании 0 % аналоговый вход после тарирования покажет 0 %. При тарировании 100 % аналоговый вход после тарирования покажет 100 %. соответствует таре + вес нетто = вес брутто. Диапазон аналогового входа не изменяется, а сохраняется относительно нового значения смещения. Функцию тарирования можно отключить спереди.
 Стандартный выходной ток/напряжение
 Аналоговый выход можно запрограммировать на ток в диапазоне 0...20 мА или напряжение в диапазоне 0...10 В постоянного тока с мин. диапазон 5 мА или 250 мВ постоянного тока с макс. смещение 50% от выбранного макс. ценить.

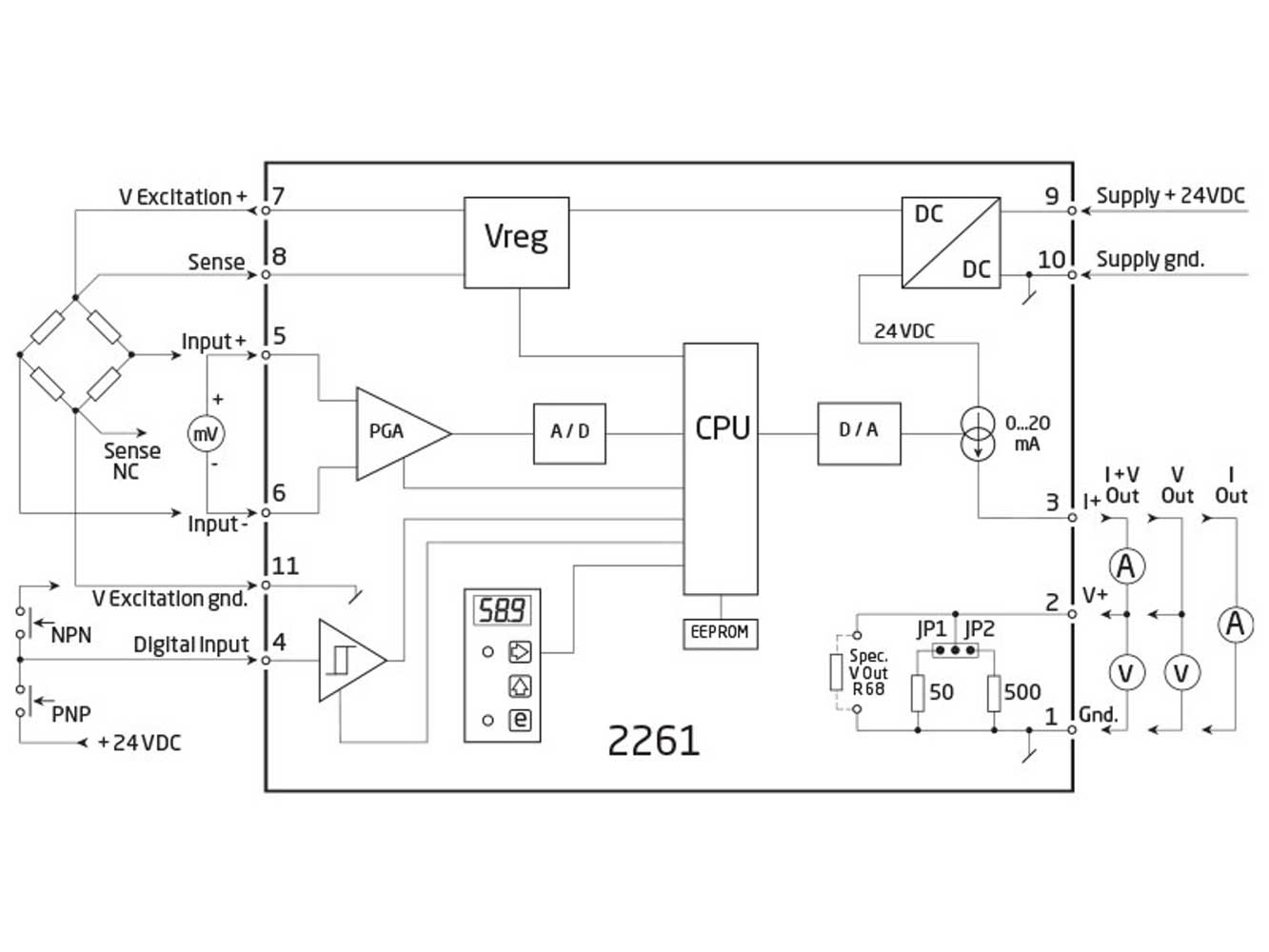

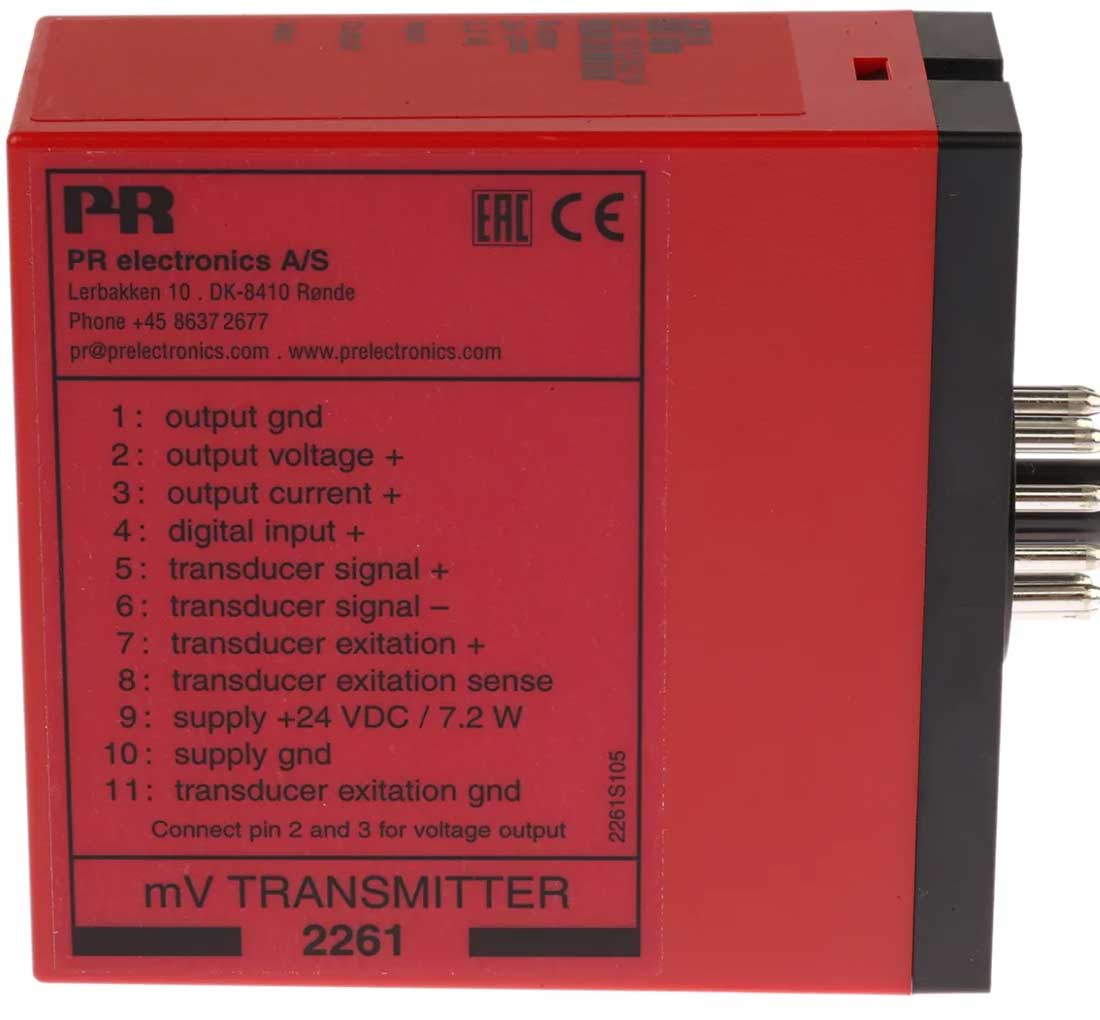

 При коротком замыкании контактов 2 и 3 сигнал напряжения доступен между контактами 2 и 1.
 Для сигналов напряжения в диапазоне 0...1 В постоянного тока применяется шунт 50 Ом (DP 2-1); в диапазоне 0...10 В постоянного тока применяется шунт 500 Ом (DP 2-2).
 Когда сигналы напряжения и тока используются одновременно, токовый контур должен замыкаться на землю через внутренний шунт.
 Передний светодиод ошибки
 При неправильном выходе будет мигать красный светодиод, например. при насыщении за пределами диапазона.>  Широкий температурный диапазон эксплуатации: -25...+70°С.
