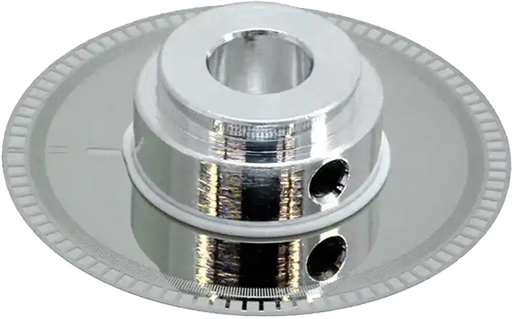

Химически гравированный металлический диск инкрементального энкодера.
IH5828 SIKO
Оптический инкрементальный энкодер
ВЫ ПОКИДАЕТЕ СКЛАД
SIKO IH5828
Оптический инкрементальный энкодер
- Бренд
- SIKO
- Артикул производителя
- IH5828
- Назначение
- Преобразование значения угла поворота в модулированный сигнал
- Наличие
- Склад в Европе. Германия
Описание

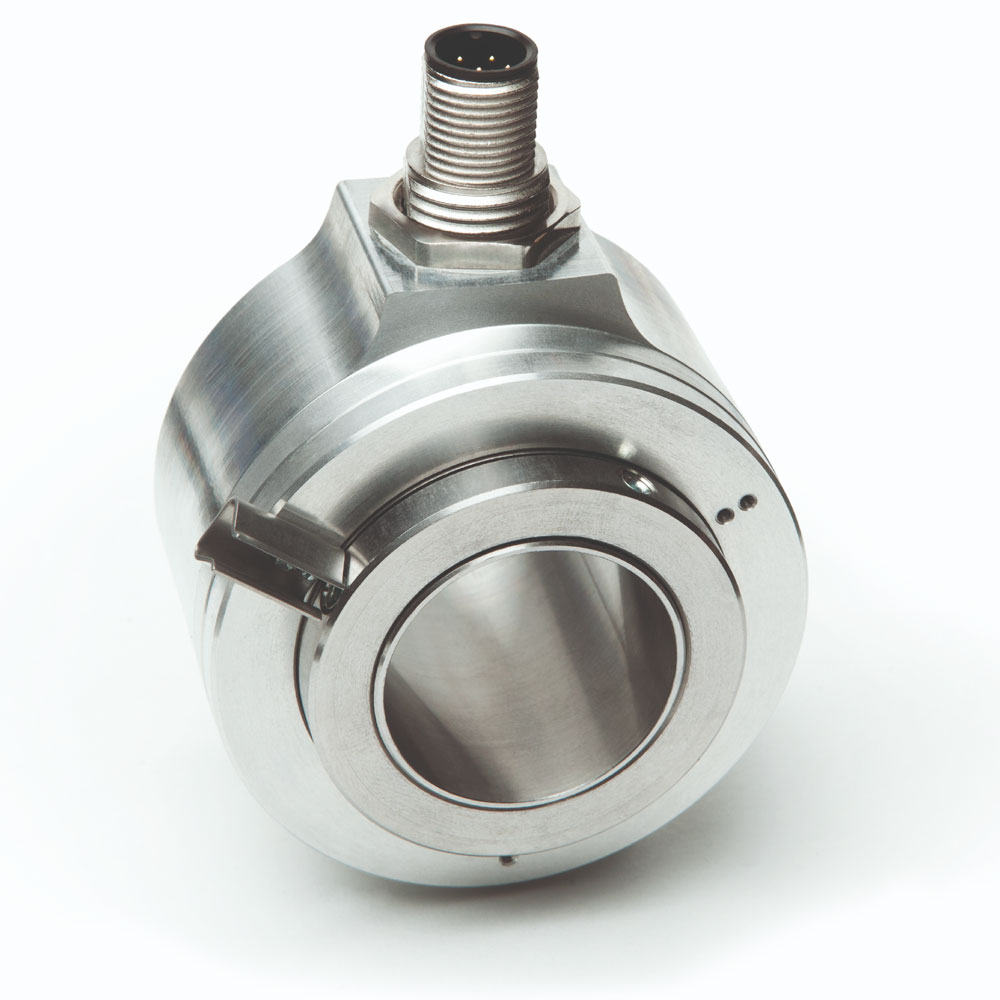

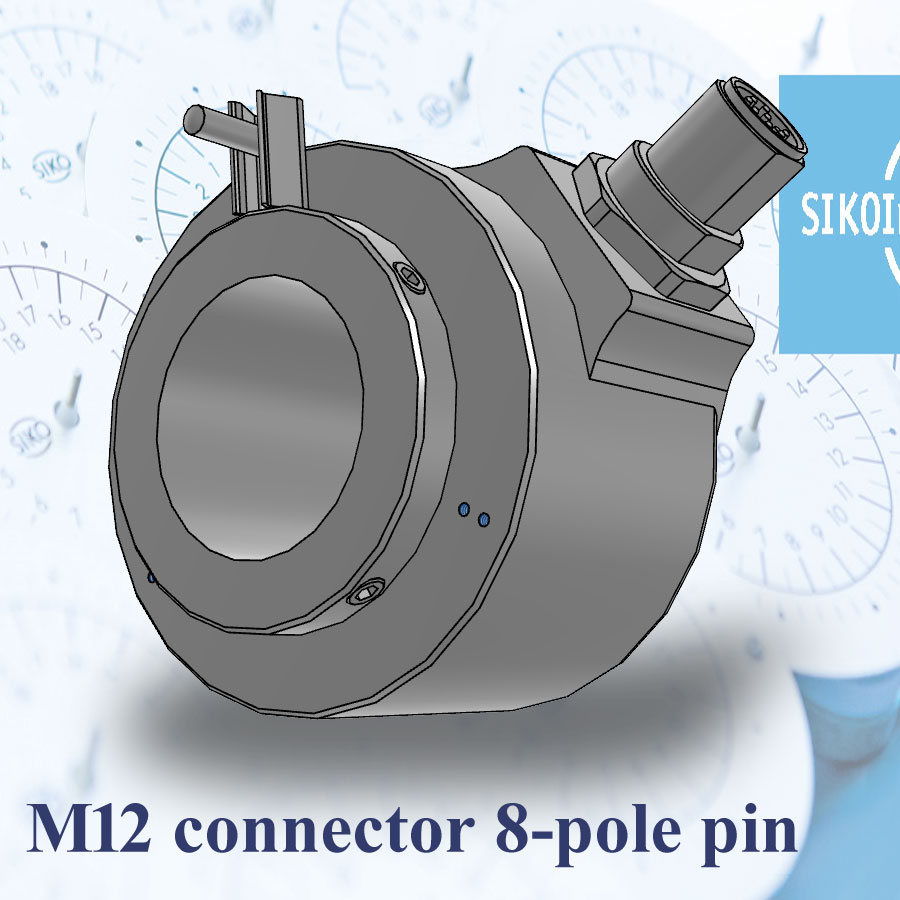

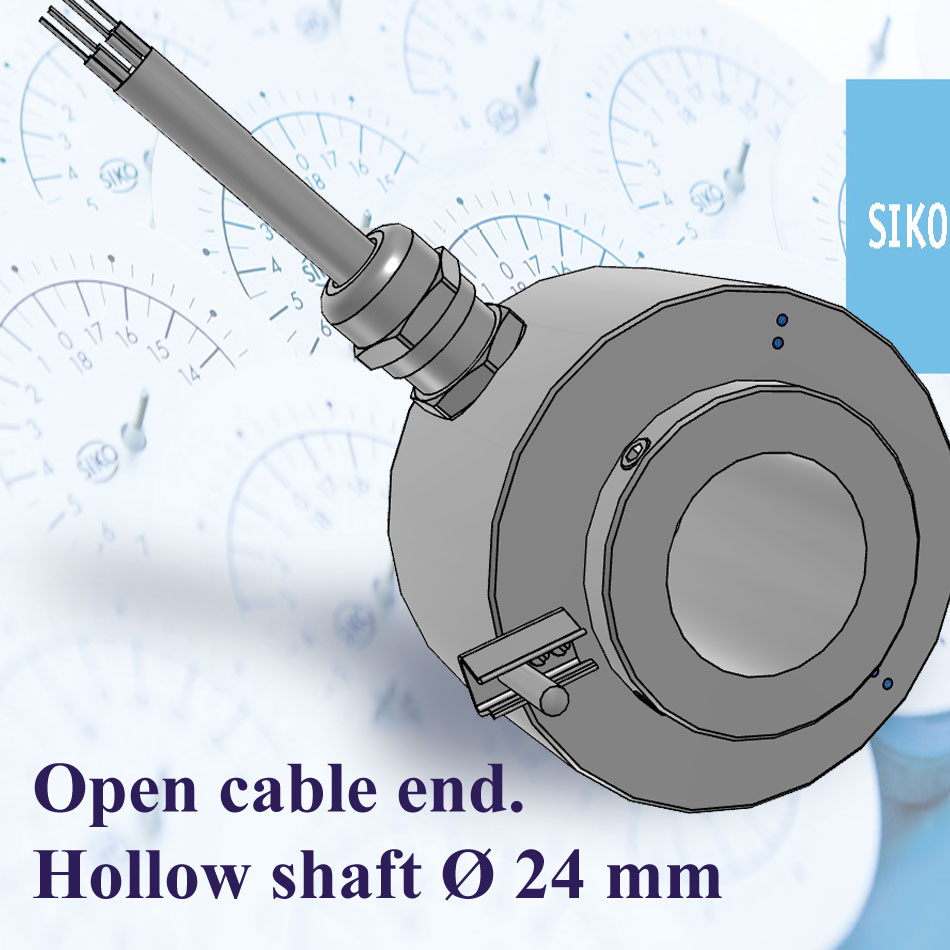

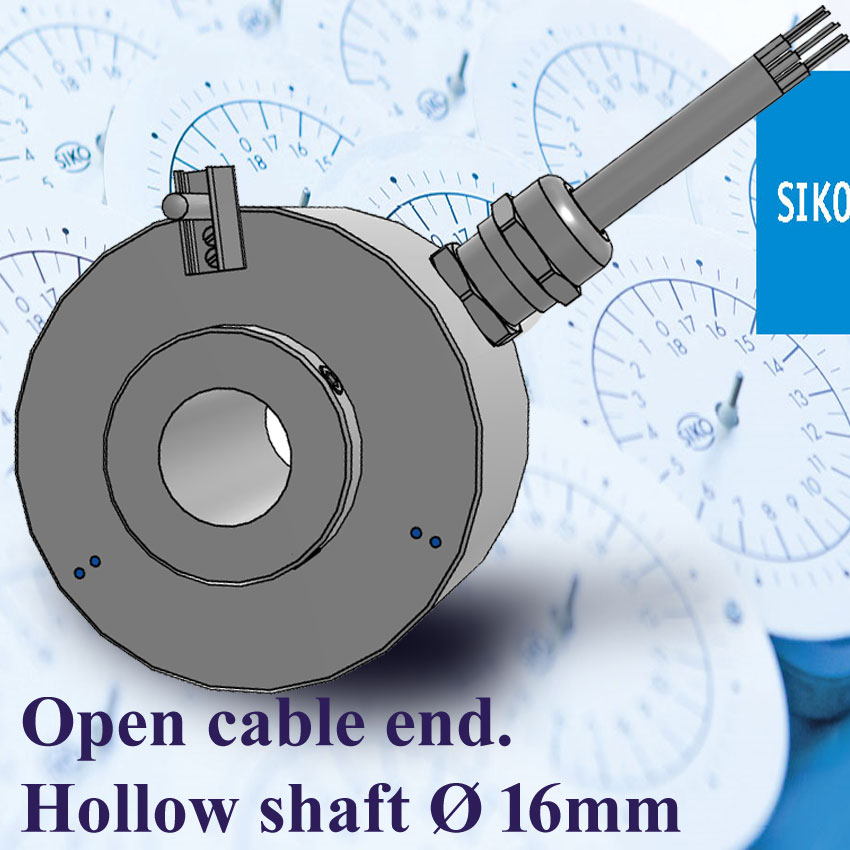

Оптический инкрементальный энкодер IH5828 с прочным корпусом и полым валом до Ø 15 мм.
Инкрементальные энкодеры (поворотные импульсные энкодеры) предлагают инкрементальный интерфейс с каналами передачи A, B, I, а также с инвертированными сигналами. В зависимости от выбранного варианта выходной драйвер устроен как Комплиментарный (HTL/Push-Pull, Push-Pull с инвертированием) и Дифференциальный (TTL/Line Driver на 5 Вольт).
Значение уровня выходных энкодеров может также обозначаться как TTL (соответствует напряжению питания 5 В) или HTL (соответствует напряжению питания в дипазоне от 10 до 24 В). Как правило, для подачи сигналов на дискретные входы используются сигналы с уровнем 24 В. Выходные цепи энкодера последовательно нагружаются диодом, который защищает от переполюсовки.
IH5828
Оптический инкрементальный энкодер
ОПИСАНИЕ ТИПА
Оптический инкрементальный энкодер IH5828, имеет максимальную частоту вращения 12000 об/мин.
Прочный корпус, высокую адропрочность и виброустойчивость.
Устройство позволяют испытывать радиальную нагрузку до 10 кгс, а осевую до 5 кгс.
Энкодер преобразует угол поворота в дискретные сигналы, уровни и тип которых задаются при первоначальном подборе и далее не изменяются.
Входной сигнал обрабатывается методами;
РР (Push-Pull – двухтактное усиление),
ОР (Push-Pull с одновременной подачей по отдельному каналу инвертированного основного сигнала),
LD (line driver – усиление на дифференциальном каскаде, для защиты от синфазных помех).
При передаче данных по шине, при обработке на выходе типа – РР, ОР и LD логический ноль имеет уровень менее 0,5 Вольта, а логическая единица больше 2,5 Вольта.
При передачах на основе line driver используется дифференциальный последовательный интерфейс.
Уровни сигналов определяются в соответствии с интерфейсом RS422.
Фазовый сдвиг фронтов сигналов (опережение и запаздывание), по отношению ко фронту задающего канала А, в канале В передачи составляет, составляет 90 градусов.
На любых вариантах передачи.
Все энкодеры имеют защиту от переполюсовки питания и защиту от короткого замыкания.
Корпус изготовлен из литьевых сплавов (типа алюминий).
